VL170122
Množství | Cena | Úspory |
---|---|---|
1 | 60,70 € | – |
5 | 58,88 € | 3% / 1,82 € |
10 | 57,67 € | 5% / 3,04 € |
20 | 55,84 € | 8% / 4,86 € |
50 | 53,42 € | 12% / 7,28 € |
Logický modul - Y rozdělovač
Spojení digitálních signálů přímo s přístrojem může přispět k významnému snížení nákladů a úsilí. Klasickou aplikací je propojení různých signálů přímo v poli. To umožňuje vyhnout se dlouhým trasám řady jednotlivých zařízení, což významně snižuje nároky na zapojení a snižuje potřebu řídicích vstupů. Všechny vstupní signály na logických modulech jsou zobrazeny integrovanými LED diodami a jsou od sebe odděleny elektricky. Proto je spolehlivě zabráněno vzájemnému ovlivnění zařízení. Výstupy modulů jsou odolné proti přetížení a indikátor čekání je indikován LED diodou. Kromě připojení logických vstupních signálů, jako např. AND a OR, jsou k dispozici také verze s řízením změny signálu. Logické moduly ipf jsou k dispozici pro montáž na DIN lištu nebo jako modulární pole. Díky tomu a díky robustnímu krytu, který je charakterizován vysokým stupněm ochrany před proniknutím prachu a vody, lze naše zařízení používat ve všech oblastech strojů, systémů a nástrojů.
Elektrické vlastnosti
- Počet vstupů na logickou jednotku
- 2
- Počet elektrických připojení, připojení A
- 2
- Počet elektrických připojení, připojení B
- 1
- Počet logických jednotek
- 1
- Provedení elektrického připojení A
- M12
- Provedení elektrického připojení B
- M12
- Jmenovitý spínací proud
- 200mA
- Proud naprázdno
- 0,1mA
- Logika
- NEBO
- Připojení pólů A
- 3
- Připojení pólů B
- 3
- Frekvence spínání
- 5 000Hz
- Provozní napětí (DC)
- 10 - 30V
- Výstupní logika
- A1 = E1 ∨ E2
- Zobrazení
- LED displej
Mechanické vlastnosti
- Šířka
- 42,5mm
- Výška
- 20mm
- Délka
- 43,2mm
- Druh krytí (IP)
- IP67
- Materiál krytu
- Plast
Ostatní vlastnosti
- Okolní teplota
- -25 - 70°C
Připojovací kabely M12-zásuvka s LED M8-konektor 3žilnatý
Připojovací kabely M12 3žilnatý
Připojovací kabely M12 3žilnatý s LED
Připojovací kabely M12-zásuvka M8-konektor 3žilnatý
Připojovací kabely M12-zásuvka M12-konektor 4žilnatý
Kabelový konektor M12 4pólový sériová produkce
Připojovací kabely M12-zásuvka s LED M12-konektor 4žilnatý
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M8-zásuvka M12-konektor 3žilnatý
Katalogové listy
Rozměrové výkresy
-
jpgTechnický výkresJPG-Soubor, 40 KB
-
dwg2DDWG-Soubor, 566 KB
-
stp3DSTP-Soubor, 313 KB
-

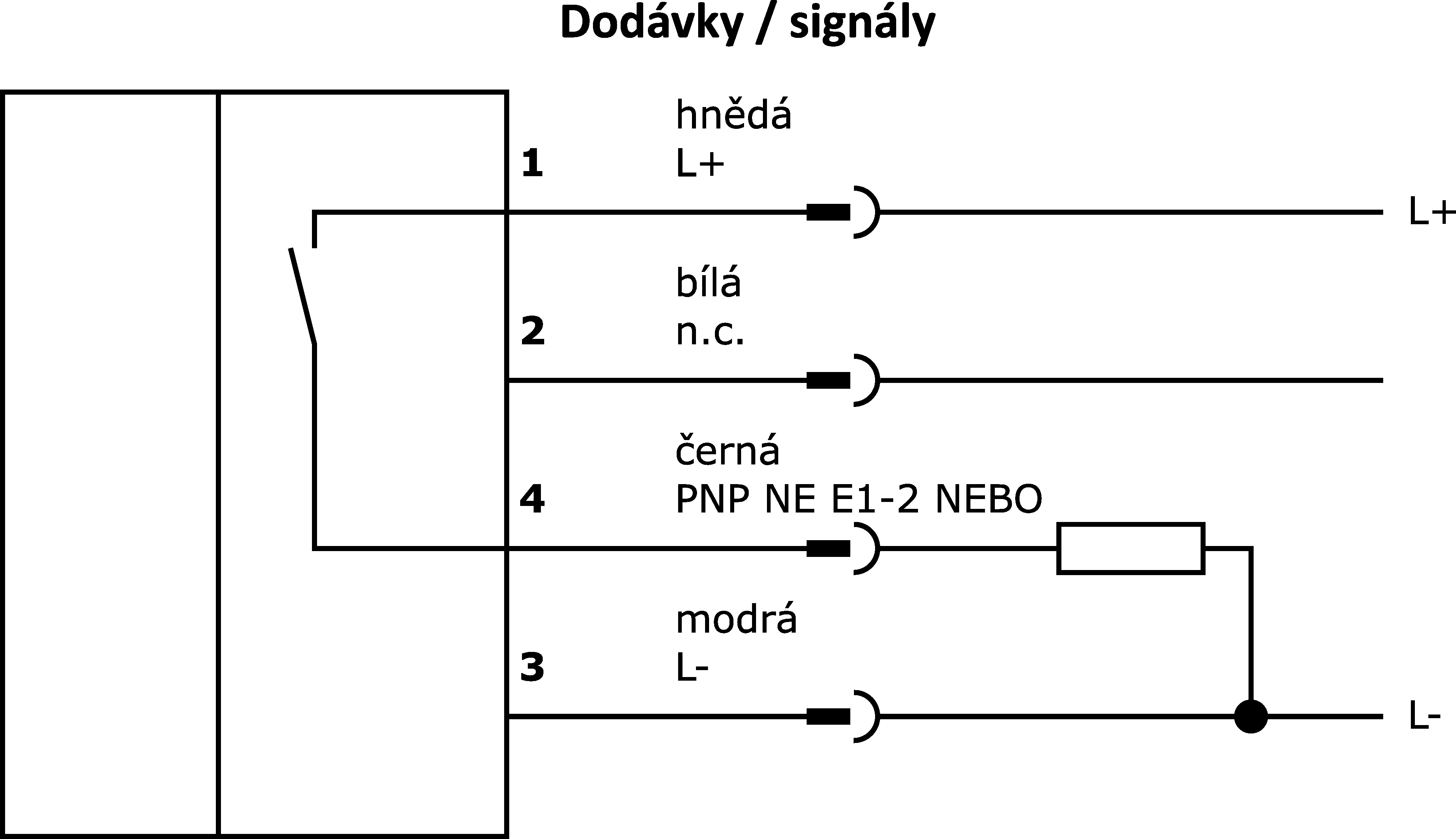

pngRozhraní InternetPNG-Soubor, 37 KB
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 406 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 254 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 76 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 73 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 57 KB
Ostatní
Klasifikace | Třída |
---|---|
eClass-7.0 | 27242216 |
eClass-7.1 | 27242216 |
eClass-8.0 | 27242216 |
eClass-9.0 | 27242216 |
eClass-9.1 | 27242216 |
ETIM-6.0 | EC001417 |
ETIM-7.0 | EC001417 |
Vlastnost | Hodnota |
---|---|
V souladu s RoHS | Ano |
V souladu s REACH | Ano |
Skupina produktů IPF | 800 Různé |
Rozměry balení | 100 x 22 x 120mm |
Hrubá váha | 33g |
Číslo zboží | 85365005 |
WEEE číslo | 40951076 |
