VR100010
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 23,50 € | – |
5 | 22,80 € | 3% / 0,70 € |
10 | 22,33 € | 5% / 1,18 € |
20 | 21,62 € | 8% / 1,88 € |
50 | 20,68 € | 12% / 2,82 € |
Relè di accoppiamento - Relè di accoppiamento
I nostri relè di temporizzazione multifunzionali / estensori di impulsi sono una vera alternativa per risolvere molti piccoli problemi di controllo. Ad esempio, i segnali di ingresso possono essere attivati o disattivati dopo un ritardo prestabilito. I relè multifunzionali, che oltre alle funzioni già citate possono gestire anche modalità operative come l'accensione, la formazione di impulsi o il clock, sono ideali per ridurre i livelli di stock. Inoltre, la commutazione stella/triangolo per i contattori di carico è integrata nel controllo dell'avvio del motore. L'inversione della logica di commutazione o della polarità è possibile con i nostri stadi di inversione rapida del segnale / estensioni. Questi sono caratterizzati da tempi di risposta estremamente brevi ed elevate frequenze di commutazione. Come circuito di ingresso per un PLC, i dispositivi sono ideali per rilevare brevi variazioni di segnale o di livello.
Altre proprietà
- Temperatura ambiente
- -40 - 70°C
- Versione
- Relè a pettine con base
Proprietà elettriche
- Tempo di risposta
- 10ms
- Numero di uscite di commutazione
- 1
- Numero di cicli di commutazione
- 10.000.000
- Campo di lavoro della bobina
- DC: 0,75 - 1,5 Un
- Esecuzione della funzione di commutazione
- Contatto di commutazione (NO/NC)
- Progettazione del collegamento elettrico
- Collegamento dei terminali
- Progettazione dell'uscita di commutazione
- Contatto relè
- Corrente di commutazione nominale
- 16.000mA
- Tensione nominale di misura
- 6.000V
- Frequenza di commutazione
- 40Hz
- Capacità di commutazione
- 4.000VA
- Tensione di commutazione
- 400V
- Perdita di tempo
- 15ms
- Tensione di esercizio (CC)
- 24V
- Display
- Display a LED
Proprietà meccaniche
- Design
- Cuboide
- Larghezza
- 15,4mm
- Altezza
- 78,6mm
- Lunghezza
- 75mm
- Tipo di montaggio
- Guida del cappello a cilindro
- Classe di protezione (IP)
- IP40
- Materiale del rivestimento di contatto
- Cadmio-ossigeno
- Materiale dell'alloggiamento
- Plastica
Schede tecniche
Disegni
-
jpgDisegno tecnicoJPG-File, 593 KB
-
dwg2DDWG-File, 83 KB
-
stp3DSTP-File, 606 KB
-

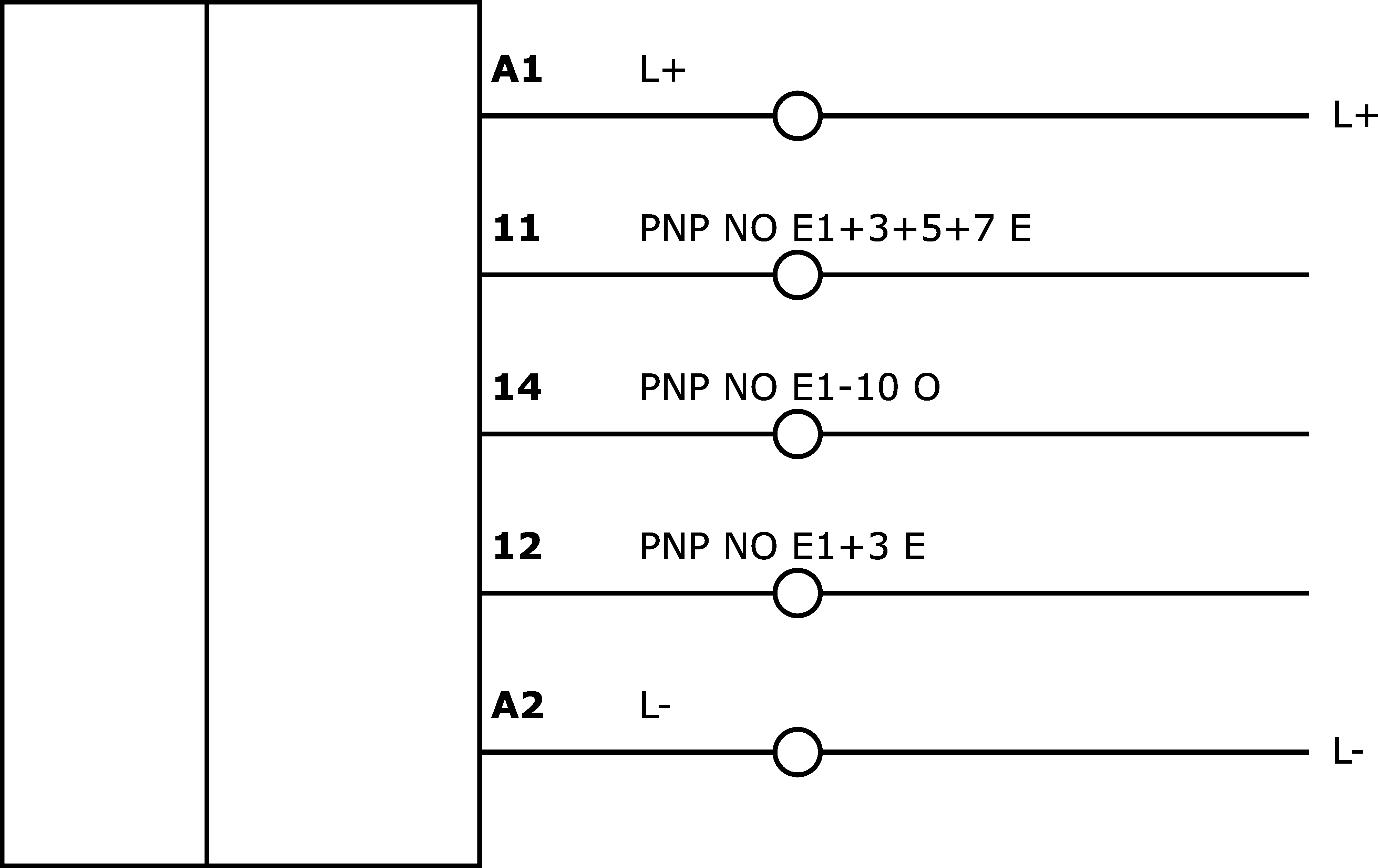

pngSchema di connessione a InternetPNG-File, 7.8 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 323 KB
-
pdfConformità dei materialiPDF-File, 406 KB
-
pdfDichiarazione di conformità CEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Classificazione | Classe |
---|---|
eClass-7.0 | 27371601 |
eClass-7.1 | 27371601 |
eClass-8.0 | 27371601 |
eClass-9.0 | 27371601 |
eClass-9.1 | 27371601 |
ETIM-6.0 | EC001437 |
ETIM-7.0 | EC001437 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Gruppo di prodotti IPF | 800 Varie |
Dimensioni dell'imballaggio | 100 x 16 x 175mm |
Peso lordo | 70g |
Numero di tariffa doganale | 85364190 |
Numero WEEE | 40951076 |
