VR100010
cantidad | precio | ahorros |
---|---|---|
1 | 23,50 € | – |
5 | 22,80 € | 3% / 0,70 € |
10 | 22,33 € | 5% / 1,18 € |
20 | 21,62 € | 8% / 1,88 € |
50 | 20,68 € | 12% / 2,82 € |
Relé de acoplamiento - Relé de acoplamiento
Nuestros relés temporizados / prolongaciones de impulsos multifuncionales son una auténtica alternativa para solucionar muchos problemas en la técnica del nanocontrol. Así, por ejemplo, pueden conectarse o desconectarse con retardo las señales de entrada después de un tiempo preajustado. Para disminuir el almacenamiento se ofrecen relés multifuncionales que, además de las funciones ya mencionadas, ofrecen también modos de trabajo como el barrido en conexión, dando forma a los impulsos o de modo secuencial. Además está integrada una conmutación estrella/triángulo para contactores de carga en el control de arranque del motor. La inversión de la lógica de conmutación, o también la polaridad, es posible con nuestros ágiles convertidores de señales / prolongaciones. Éstas se caracterizan por unos tiempos de respuesta muy cortos y una elevada frecuencia de conmutación. Como circuito de entrada para un PLC estos equipos son ideales para detectar cortos cambios de señal o cambios de nivel.
Datos eléctricos
- Tiempo de respuesta/caída
- 10ms
- Cantidad de salidas de conmutación
- 1
- Cantidad de ciclos de maniobras
- 10.000.000
- Zona de trabajo de la bobina
- DC: 0,75 - 1,5 Un
- Ejecución de la función de conmutación
- Inversor (NO/NC)
- Versión de la conexión eléctrica
- Conexión por borne
- Versión de la salida de conmutación
- Contacto de relé
- Corriente de conmutación asignada
- 16.000mA
- Tensión de medición nominal
- 6.000V
- Frecuencia de conmutación
- 40Hz
- Potencia de conmutación
- 4.000VA
- Tensión de conmutación
- 400V
- Tiempo de caída
- 15ms
- Tensión de servicio (CC)
- 24V
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- Cubo
- Ancho
- 15,4mm
- Altura
- 78,6mm
- Longitud
- 75mm
- Tipo de montaje
- Raíl DIN
- Grado de protección (IP)
- IP40
- Material del revestimiento de contactos
- Cadmio-oxígeno
- Material de la carcasa
- Plástico
Otros datos
- Temperatura ambiente
- -40 - 70°C
- Versión
- Relé peine con base
Hojas técnicas
Dibujos
-
jpgDibujo técnicoJPG-archivo, 593 KB
-
dwg2DDWG-archivo, 83 KB
-
stp3DSTP-archivo, 606 KB
-

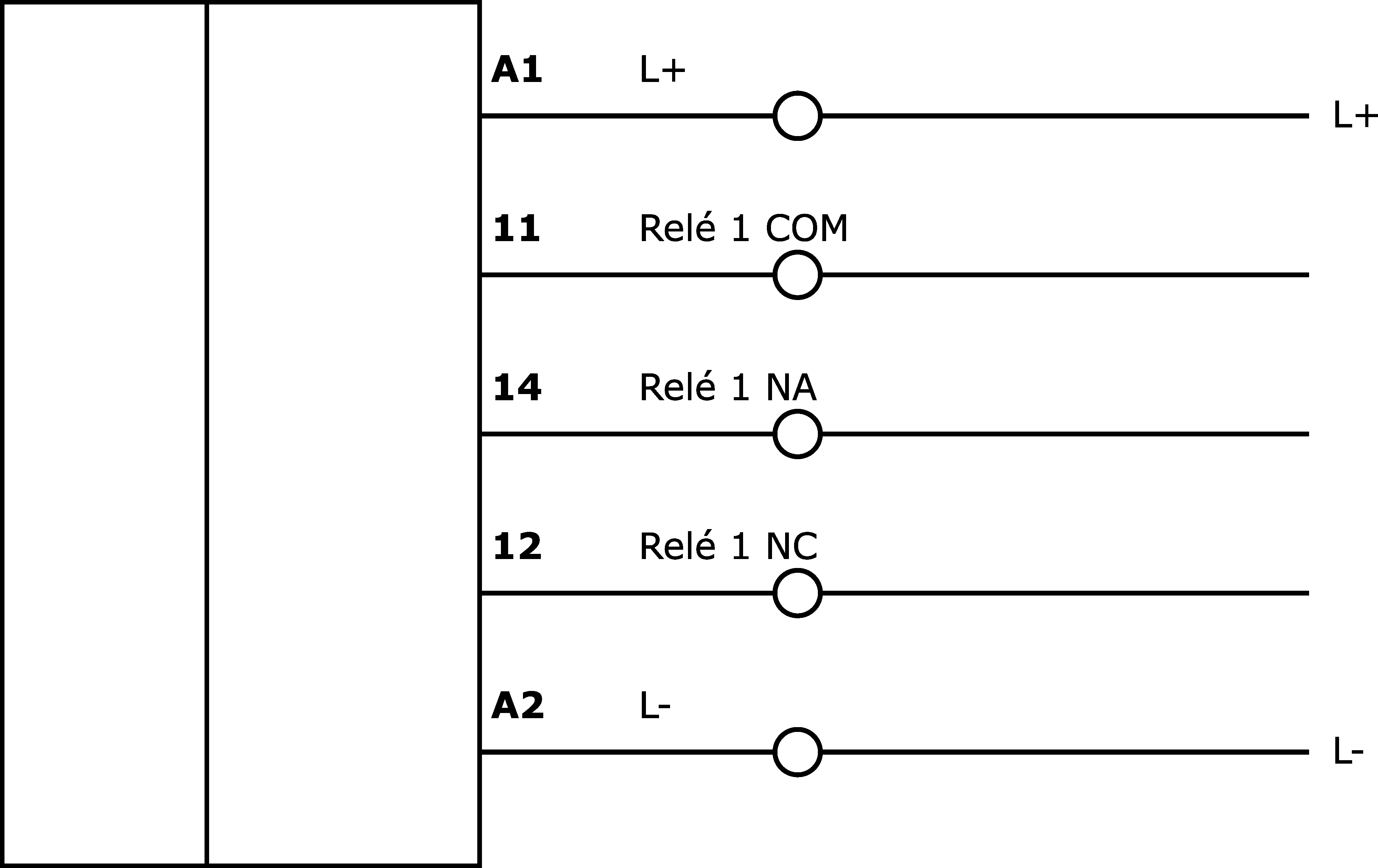

pngEsquema de conexiones InternetPNG-archivo, 7.8 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 323 KB
-
pdfConformidad del materialPDF-archivo, 406 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 252 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Clasificación | Clase |
---|---|
eClass-7.0 | 27371601 |
eClass-7.1 | 27371601 |
eClass-8.0 | 27371601 |
eClass-9.0 | 27371601 |
eClass-9.1 | 27371601 |
ETIM-6.0 | EC001437 |
ETIM-7.0 | EC001437 |
Propiedad | Valor |
---|---|
Conforme a RoHS | Sí |
Conforme a REACH | Sí |
Grupo de productos ipf | 800 Varios |
dimensiones de embalaje | 100 x 16 x 175mm |
Peso bruto | 70g |
Código arancelario | 85364190 |
WEEE número | 40951076 |
