VR100010
montante | preço | desconto |
---|---|---|
1 | 23,50 € | – |
5 | 22,80 € | 3% / 0,70 € |
10 | 22,33 € | 5% / 1,18 € |
20 | 21,62 € | 8% / 1,88 € |
50 | 20,68 € | 12% / 2,82 € |
Relés de acoplamento - Relés de acoplamento
Os nossos relés de tempo multifunções / extensores de impulsos podem ser considerados como alternativas reais quando se trata de soluções para problemas menores de tecnologia de controlo de conjuntos. Os sinais de entrada, por exemplo, podem ser ligados ou desligados com atraso após um tempo pré-definido. Para poder reduzir o armazenamento, podem ser utilizados relés multifunções que, para além das funções já mencionadas, fornecem modos de funcionamento como programação de tempo, formação de impulsos ou relógio. Além disso, existe também a comutação estrela / triângulo para os contactores de carga integrados no controlo de arranque do motor. A inversão da lógica de comutação ou da polaridade é possível com os nossos inversores de sinais rápidos / extensores de impulsos. Estes caracterizam-se por tempos de resposta extremamente curtos e frequências de comutação elevadas. Como circuito de entrada para um PLC, estes dispositivos são perfeitos para registar mudanças curtas de sinal ou de nível.
Outras propriedades
- Temperatura ambiente
- -40 - 70°C
- Versão
- Relé de pente com base
Propriedades eléctricas
- Tempo de resposta
- 10ms
- Número de saídas de comutação
- 1
- Número de ciclos de comutação
- 10.000.000
- Gama de funcionamento da bobina
- DC: 0,75 - 1,5 Un
- Execução da função de comutação
- Contacto de comutação (NA/NF)
- Concepção da ligação eléctrica
- Ligação de braçadeira
- Versão de saída de comutação
- Contacto do relé
- Corrente nominal de comutação
- 16.000mA
- Tensão nominal de medição
- 6.000V
- Frequência de comutação
- 40Hz
- Capacidade de comutação
- 4.000VA
- Tensão de comutação
- 400V
- Tempo de Outono
- 15ms
- Tensão de funcionamento (DC)
- 24V
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Tipo
- Cubóide
- Largo
- 15,4mm
- Altura
- 78,6mm
- Comprimento
- 75mm
- Tipo de montagem
- Calha da cartola
- Classe de protecção (IP)
- IP40
- Material de revestimento de contacto
- Oxigénio de cádmio
- Material do invólucro
- Plástico
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 1.4 MB
-
pdfFolha de dados automáticaPDF-ficheiro, 602 KB
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 593 KB
-
dwg2DDWG-ficheiro, 83 KB
-
stp3DSTP-ficheiro, 606 KB
-

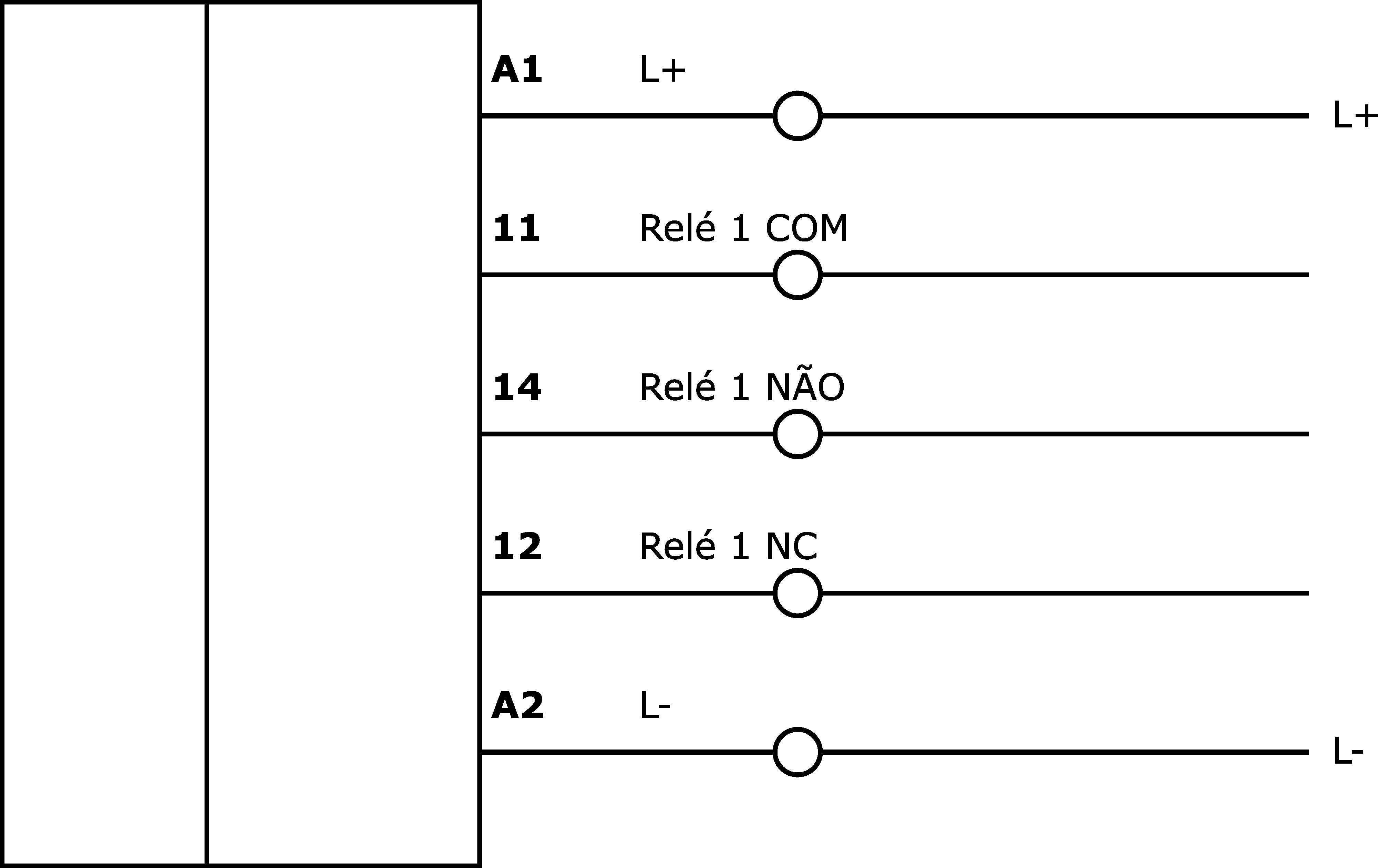

pngEsquema de ligação InternetPNG-ficheiro, 7.8 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 323 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 406 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 253 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 76 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 57 KB
Classificação | Classe |
---|---|
eClass-7.0 | 27371601 |
eClass-7.1 | 27371601 |
eClass-8.0 | 27371601 |
eClass-9.0 | 27371601 |
eClass-9.1 | 27371601 |
ETIM-6.0 | EC001437 |
ETIM-7.0 | EC001437 |
Imóveis | Valor |
---|---|
Conformidade com RoHS | Sim |
Em conformidade com o REACH | Sim |
Grupo de produtos IPF | 800 diversos |
dimensões da embalagem | 100 x 16 x 175mm |
Peso bruto | 70g |
Número da pauta aduaneira | 85364190 |
Número WEEE | 40951076 |
