IA080171
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 25,00 € | – |
| 5 | 24,25 € | 3% / 0,75 € |
| 10 | 23,75 € | 5% / 1,25 € |
| 20 | 23,00 € | 8% / 2,00 € |
| 50 | 22,00 € | 12% / 3,00 € |
W magazynie
Czujnik indukcyjny, preferencyjny, M8x1 45long, podtynkowy, Sn: 1.5, 10-30V DC, PNP NO, IO-Link, złącze wtykowe M8 3-stykowe, IP67, V2A
W zestawie 2x Matka
Porównaj
Czujniki indukcyjne - Standardowa odległość robocza
Indukcyjne przełączniki zbliżeniowe to czujniki bezdotykowe. Wykrywają wszystkie przewodzące metale, niezależnie od tego, czy się poruszają, czy nie. Osiągalna odległość przełączania urządzeń zależy od materiału obiektu i jego wymiarów. Odporne na wibracje czujniki można zbliżać z boku lub z przodu. Indukcyjne przełączniki zbliżeniowe są używane do wykrywania obecności (np. nośniki towarów), pozycjonowania (np. klapy piekarników), liczenia (np. nakrętki / śruby), wykrywania prędkości (np. na kołach zębatych), w systemach przenośników (np. podawanie węży) lub pomiaru odległości (np. kontrola wciskania) metalowych obiektów.
Inne właściwości
- Temperatura otoczenia
- -25 - 70°C
- Nośnik odniesienia / obiekt
- Standardowa płytka pomiarowa FE360 8x8x1mm
- Wersja IO-Link
- V1.0.1
Właściwości elektryczne
- Wykonywanie funkcji przełączania
- Styk zwierny (NO)
- Projekt połączenia elektrycznego
- Złącze wtykowe M8
- Konstrukcja wyjścia przełączającego
- PNP
- Znamionowy prąd przełączania
- 200mA
- Opóźnienie gotowości
- 100ms
- Histereza względna
- 20%
- Współczynnik korekcji (aluminium)
- 0,3
- Współczynnik korekcji (Cu)
- 0,2
- Współczynnik korekcji (Ms)
- 0,4
- Współczynnik korygujący (St37)
- 1
- Współczynnik korekcji (VA)
- 0,7
- Odporność na zwarcia
- Tak
- Prąd bez obciążenia
- 10mA
- Liczba biegunów
- 3
- Względna powtarzalność
- 10%
- Odległość przełączania
- 1,5mm
- Częstotliwość przełączania
- 5 000Hz
- Spadek napięcia
- 2V
- Zabezpieczenie przed odwrotną polaryzacją
- Tak
- Napięcie robocze (DC)
- 10 - 30V
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Wyrównanie przepustu kablowego
- osiowy
- Projekt
- Cylinder, gwint
- Długość gwintu
- 32mm
- Podziałka gwintu
- 1mm
- Zasilanie kablowe
- osiowy
- Długość
- 45mm
- Maksymalny moment dokręcania
- 4Nm
- Mechaniczne warunki instalacji czujnika
- spłukiwanie
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- Tworzywo (PA12)
- Materiał obudowy
- Stal nierdzewna
- Wymiar gwintu
- M8
Znajdź akcesoria dla IA080171
w tych grupach produktów:
3-żyłowe gniazda kablowe M8 z diodą LED
IO-Link master
Niedobór zapasów
Gniazda kablowe Gniazdo M8 z diodą LED Wtyczka M12 3-przewodowa
Konfigurowalne 3-biegunowe gniazda kablowe M8
Gniazda kablowe Gniazdo M8 Wtyk M8 3-przewodowy
3-przewodowe gniazda kablowe M8
System montażu Cylindryczny M8
W magazynie
Gniazda kablowe Gniazdo M8 Wtyczka M12 3-przewodowe
Adapter 3-stykowe gniazdo M8 / 3-stykowa wtyczka M12
Adapter gniazdo M8 3-pin / wtyczka M8 4-pin
Kroki czasowe M8
Teflonowa nasadka ochronna M8
Niedobór zapasów
Adapter tłoka dla czujników IB08
W magazynie
Typ montażu M8
W magazynie
Niedobór zapasów
W magazynie
Moduły logiczne M8
Zasilanie 24V DC / 100mA wzmacniacz przełączający
Tester czujników
Gniazda kablowe Gniazdo M8 z diodą LED Wtyczka M8 3-przewodowa
Arkusze danych
-
pdfKarta produktuPDF-Plik, 137 KB
-
pdfKarta katalogowaPDF-Plik, 1.4 MB
-
pdfAutomatyczny arkusz danychPDF-Plik, 589 KB
Rysunki
-
jpgRysunek technicznyJPG-Plik, 27 KB
-
dwg2DDWG-Plik, 100 KB
-
stp3DSTP-Plik, 46 KB
-

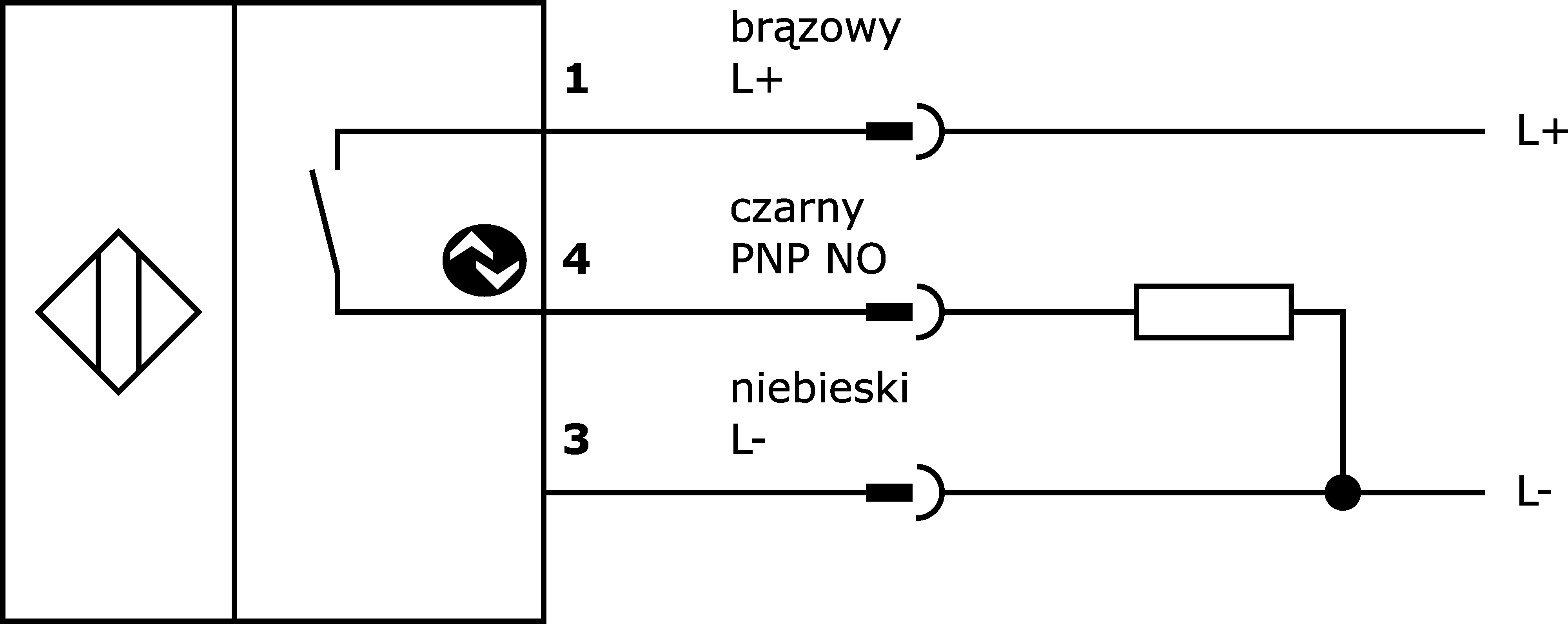

pngSchemat połączenia internetowegoPNG-Plik, 8.2 KB
