Capteurs inductifs - Distance de commutation normalisée
IA080171
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 25,00 € | – |
| 5 | 24,25 € | 3% / 0,75 € |
| 10 | 23,75 € | 5% / 1,25 € |
| 20 | 23,00 € | 8% / 2,00 € |
| 50 | 22,00 € | 12% / 3,00 € |
En stock

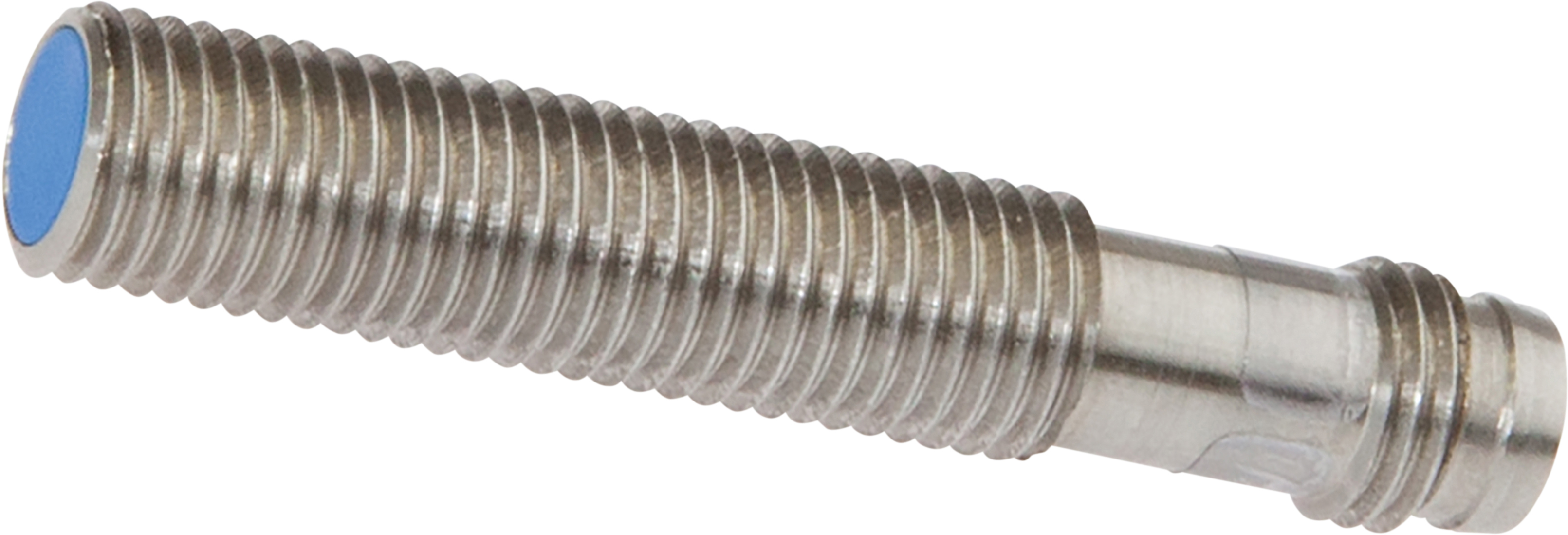

Détecteur inductif, préférentiel, M8x1 45long, affleurant, Sn : 1,5, 10-30V DC, PNP NO, IO-Link, connecteur M8 à 3 points, IP67, V2A
Y compris 2x Mère
Comparer
Capteurs inductifs - Distance de commutation normalisée
Les détecteurs de proximité inductifs sont des capteurs qui fonctionnent sans contact. Ils détectent tous les métaux conducteurs, qu'ils soient en mouvement ou non. La distance de détection que les appareils peuvent atteindre dépend du matériau de l'objet et de ses dimensions. Les capteurs insensibles aux vibrations peuvent être approchés latéralement ou frontalement. Les détecteurs de proximité inductifs sont utilisés pour détecter la présence (p. ex. supports de marchandises), le positionnement (p. ex. trappes de four), le comptage (p. ex. écrous / vis), la détection de la vitesse de rotation (p. ex. sur des roues dentées), sur des systèmes de convoyage (p. ex. alimentations en tuyaux) ou pour mesurer la distance (p. ex. contrôle d'emmanchement) d'objets métalliques.
Autres caractéristiques
- Température ambiante
- -25 - 70°C
- Milieu de référence / objet
- Plaque de mesure normalisée FE360 8x8x1mm
- Version IO-Link
- V1.0.1
Caractéristiques électriques
- Exécution de la fonction de commutation
- Contact à fermeture (NO)
- Exécution du raccordement électrique
- Connecteur M8
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 200mA
- Délai de disponibilité
- 100ms
- Hystérésis relative
- 20%
- Facteur de correction (Alu)
- 0,3
- Facteur de correction (Cu)
- 0,2
- Facteur de correction (Ms)
- 0,4
- Facteur de correction (St37)
- 1
- Facteur de correction (VA)
- 0,7
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 10mA
- Nombre de pôles
- 3
- Répétabilité relative
- 10%
- Distance de commutation
- 1,5mm
- Fréquence de commutation
- 5 000Hz
- Chute de tension
- 2V
- Protégé contre l'inversion de polarité
- Oui
- Tension de fonctionnement (DC)
- 10 - 30V
- Annonce
- Indicateur LED
Propriétés mécaniques
- Orientation de l'entrée de câble
- axiale

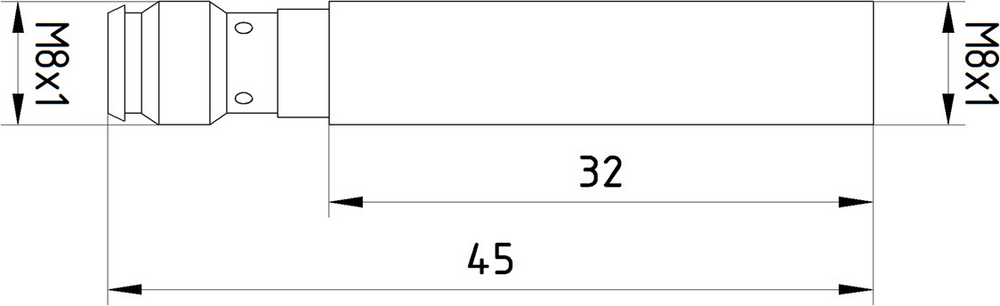

- Forme de construction
- Cylindre, filetage
- Longueur du filetage
- 32mm
- Pas de vis
- 1mm
- Entrée de câble
- axiale
- Longueur
- 45mm
- Couple de serrage maximal
- 4Nm
- Condition de montage mécanique pour le capteur
- à fleur de peau
- Indice de protection (IP)
- IP67
- Matériau de la surface active du capteur
- Plastique (PA12)
- Matériau du boîtier
- Acier inoxydable
- Dimension du filetage
- M8
Trouvez des accessoires pour IA080171
dans ces groupes de produits :
Prises de câble M8 3 fils avec LED
IO-Link maître
Stock à peine suffisant
Prises de câble Prise M8 avec LED Connecteur M12 3 fils
Prises de câble M8 à 3 pôles à confectionner
Prises de câble M8 femelle M8 mâle 3 fils
Stock à peine suffisant
Prises de câble M8 3 fils
Système de montage Cylindrique M8
Prises de câble M8 Prise M12 Connecteur 3 fils
Stock à peine suffisant
Adaptateur M8 prise 3 pôles / M12 connecteur 3 pôles
Adaptateur M8 prise 3 pôles / M8 fiche 4 pôles
Échelons de temps M8
Capuchon de protection en téflon M8
Stock à peine suffisant
Adaptateur de poussoir pour capteurs IB08
En stock
Fixation modèle M8
En stock
Stock à peine suffisant
Modules logiques M8
Stock à peine suffisant
Alimentation 24V DC / 100mA Amplificateur de commutation
Testeur de capteurs
Prises de câble Prise M8 avec LED Connecteur M8 3 fils
Stock à peine suffisant
Fiches techniques
-
pdfFiche produitPDF-Fichier, 137 KB
-
pdfFiche technique du cataloguePDF-Fichier, 1.4 MB
-
pdfFiche technique automatiquePDF-Fichier, 586 KB
Dessins
-

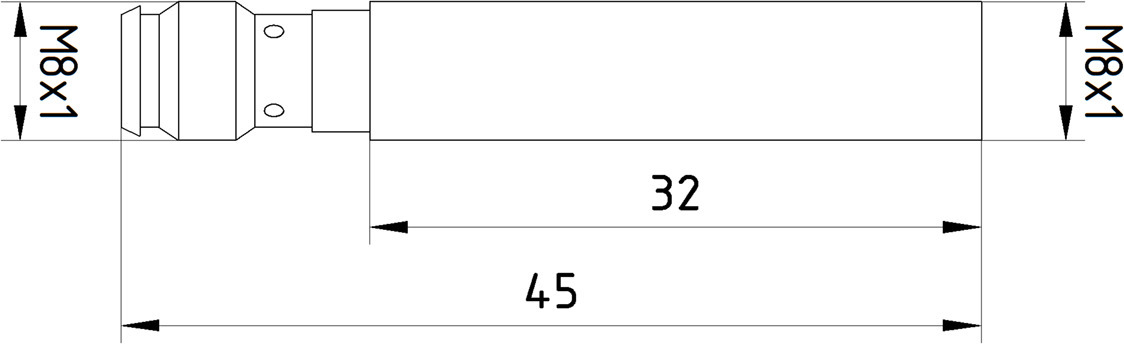

jpgDessin techniqueJPG-Fichier, 27 KB
-
