IA080171
| montante | preço | desconto |
|---|---|---|
| 1 | 25,00 € | – |
| 5 | 24,25 € | 3% / 0,75 € |
| 10 | 23,75 € | 5% / 1,25 € |
| 20 | 23,00 € | 8% / 2,00 € |
| 50 | 22,00 € | 12% / 3,00 € |
Disponível
sensor indutivo, preferencial, M8x1 45long, Flush, Sn: 1,5, 10-30V DC, PNP NO, IO-Link, Conector M8 de 3 pinos, IP67, V2A
incluindo 2x Mãe
Comparar
Sensores indutivos - Distância de comutação normal
Os sensores de proximidade indutivos são sensores sem contacto. Detectam todos os metais condutores, independentemente de se moverem ou não. A gama de detecção alcançável dos dispositivos depende do material do objecto e das suas dimensões. Os sensores resistentes à vibração podem ser abordados lateralmente ou frontalmente. Os sensores de proximidade indutivos são utilizados para a detecção de presença (por exemplo, transportadores de mercadorias), posicionamento (por exemplo, amortecedores), contagem (por exemplo, porcas/parafusos), detecção de velocidade (por exemplo, para rodas dentadas), em sistemas de transporte (por exemplo, alimentação de mangueiras) ou medições de distância (por exemplo, verificação de prensagem) de objectos metálicos.
Outras propriedades
- Temperatura ambiente
- -25 - 70°C
- Meio de referência / objecto
- Placa de medição standard FE360 8x8x1mm
- Versão IO-Link
- V1.0.1
Propriedades eléctricas
- Execução da função de comutação
- Contacto normalmente aberto (NA)
- Concepção da ligação eléctrica
- Conector M8
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 200mA
- Atraso de prontidão
- 100ms
- Histerese relativa
- 20%
- Factor de correcção (alumínio)
- 0,3
- Factor de correcção (Cu)
- 0,2
- Factor de correcção (Ms)
- 0,4
- Factor de correcção (St37)
- 1
- Factor de correcção (VA)
- 0,7
- À prova de curto-circuito
- Sim
- Corrente em vazio
- 10mA
- Número de postes
- 3
- Repetibilidade relativa
- 10%
- Distância de comutação
- 1,5mm
- Frequência de comutação
- 5.000Hz
- Queda de tensão
- 2V
- Protecção contra polaridade inversa
- Sim
- Tensão de funcionamento (DC)
- 10 - 30V
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Alinhamento da entrada do cabo
- axial
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 32mm
- Passo de linha
- 1mm
- Alimentação do cabo
- axial
- Comprimento
- 45mm
- Binário de aperto máximo
- 4Nm
- Condições de instalação mecânica do sensor
- descarga
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PA12)
- Material do invólucro
- Aço inoxidável
- Dimensão da rosca
- M8
Pode encontrar acessórios para IA080171
nestes grupos de produtos:
Tomadas de cabo M8 de 3 fios com LED
Mestre IO-Link
Tomadas para cabos Tomada M8 com LED Conector M12 de 3 fios
Tomadas para cabos M8 de 3 pinos, acopláveis no terreno
Tomadas para cabos Tomada M8 Conector M8 de 3 fios
Tomadas de cabo M8 de 3 fios
Sistema de montagem, cilíndrico, M8
Disponível
Tomadas para cabos Tomada M8 Conector M12 de 3 fios
Adaptador de tomada M8 de 3 pinos / conector M12 de 3 pinos
Adaptador de tomada M8 de 3 pinos / conector M8 de 4 pinos
Fases do temporizador M8
Tampa de protecção, teflon M8
Adaptador de êmbolo para sensores IB08
Disponível
Desenho do material de fixação M8
Disponível
Disponível
Módulos lógicos M8
Fonte de alimentação 24V DC / 100mA amplificador de comutação
Testador de sensores
Tomadas para cabos Tomada M8 com LED Conector M8 de 3 fios
Fichas de dados
-
pdfFicha de dados do produtoPDF-ficheiro, 137 KB
-
pdfFicha de dados do catálogoPDF-ficheiro, 1.4 MB
-
pdfFolha de dados automáticaPDF-ficheiro, 589 KB
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 27 KB
-
dwg2DDWG-ficheiro, 100 KB
-
stp3DSTP-ficheiro, 46 KB
-

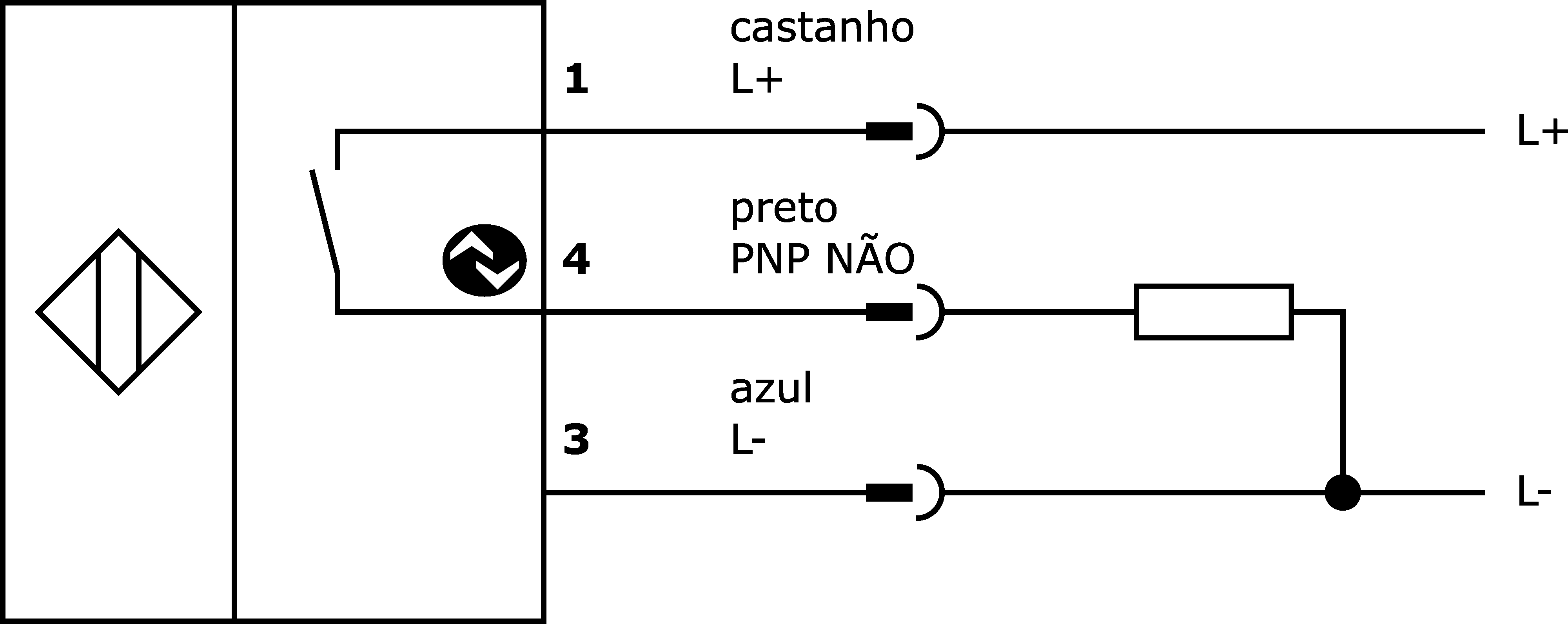

pngEsquema de ligação InternetPNG-ficheiro, 8.2 KB
Interfaces
Conformidade do produto
-
pdfDeclaração de conformidade ULPDF-ficheiro, 433 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 433 KB
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 477 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 253 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
Diversos
-
pdfApplication report PS PE IO30 Carl SchreiberPDF-ficheiro, 411 KB
-
pdfFlyer IO-LinkPDF-ficheiro, 2.3 MB
-
pdfFlyer inductive sensorsPDF-ficheiro, 3.9 MB
-
pdfWhitepaper IO-Link sensorPDF-ficheiro, 915 KB
-
pdfWhitepaper inductive sensorsPDF-ficheiro, 563 KB
Ligações
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 216 sensores indutivos (preferencial) |
| dimensões da embalagem | 180 x 10 x 215mm |
| Peso bruto | 16g |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
