Czujniki pola magnetycznego - Czujniki do rowka C Czujniki do rowka C

MZR401A9

MZR401A9
Cena katalogowa
50,90 €
Ilość Cena Oszczędności
1 50,90 € –
5 49,37 € 3% / 1,53 €
10 48,36 € 5% / 2,55 €
20 46,83 € 8% / 4,07 €
50 44,79 € 12% / 6,11 €
W magazynie

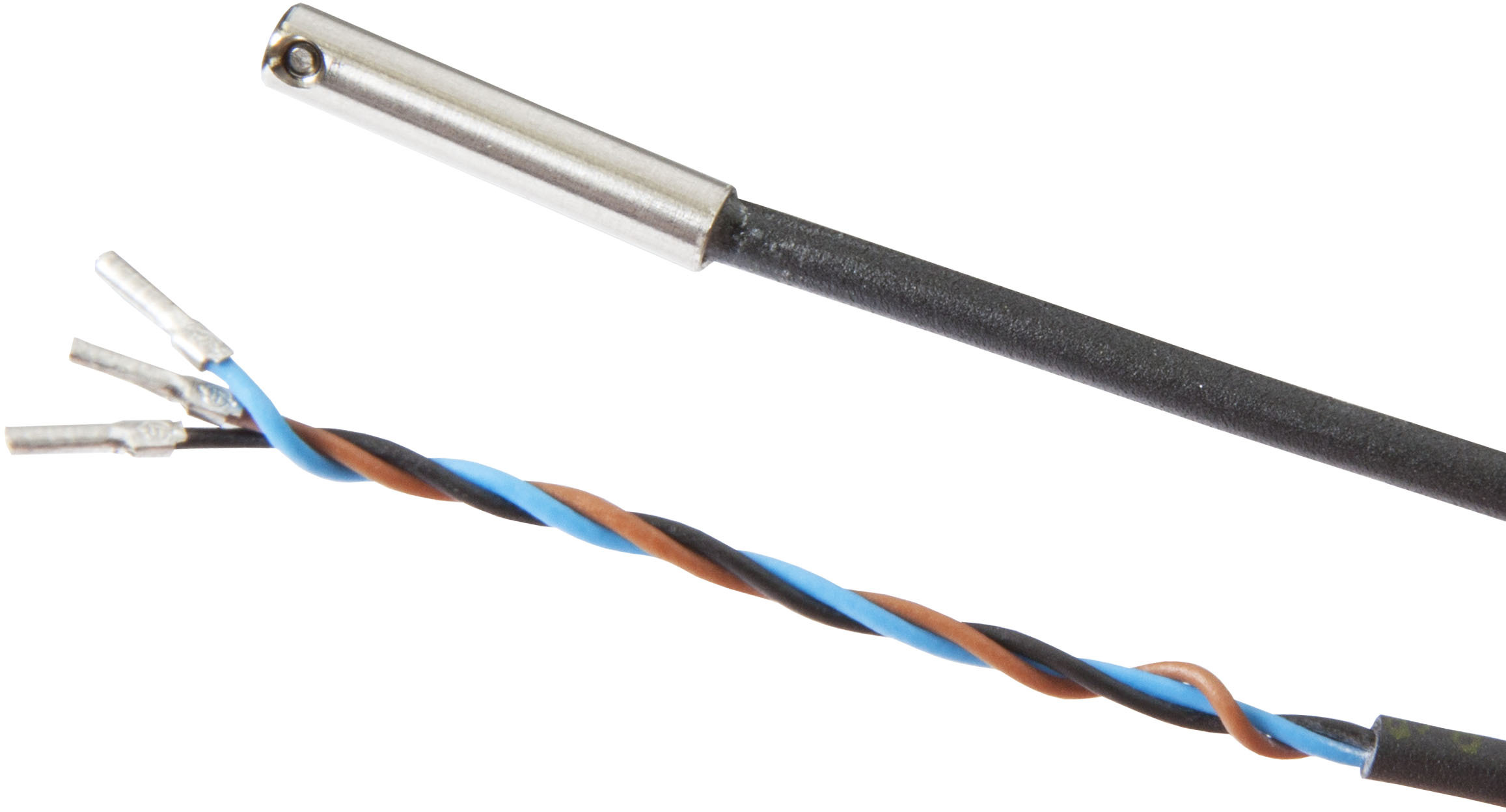

Czujnik magnetyczny, cylindryczny, okrągły rowek 4,1 mm, Ø4 mm, długość 20, 10-30 V DC, 1x PNP NO, kabel 2 m PUR (poliuretan), IP67, VA, LED, 6 mT, montaż boczny, położenie powierzchni czujnika na krawędzi urządzenia
Schemat połączeń

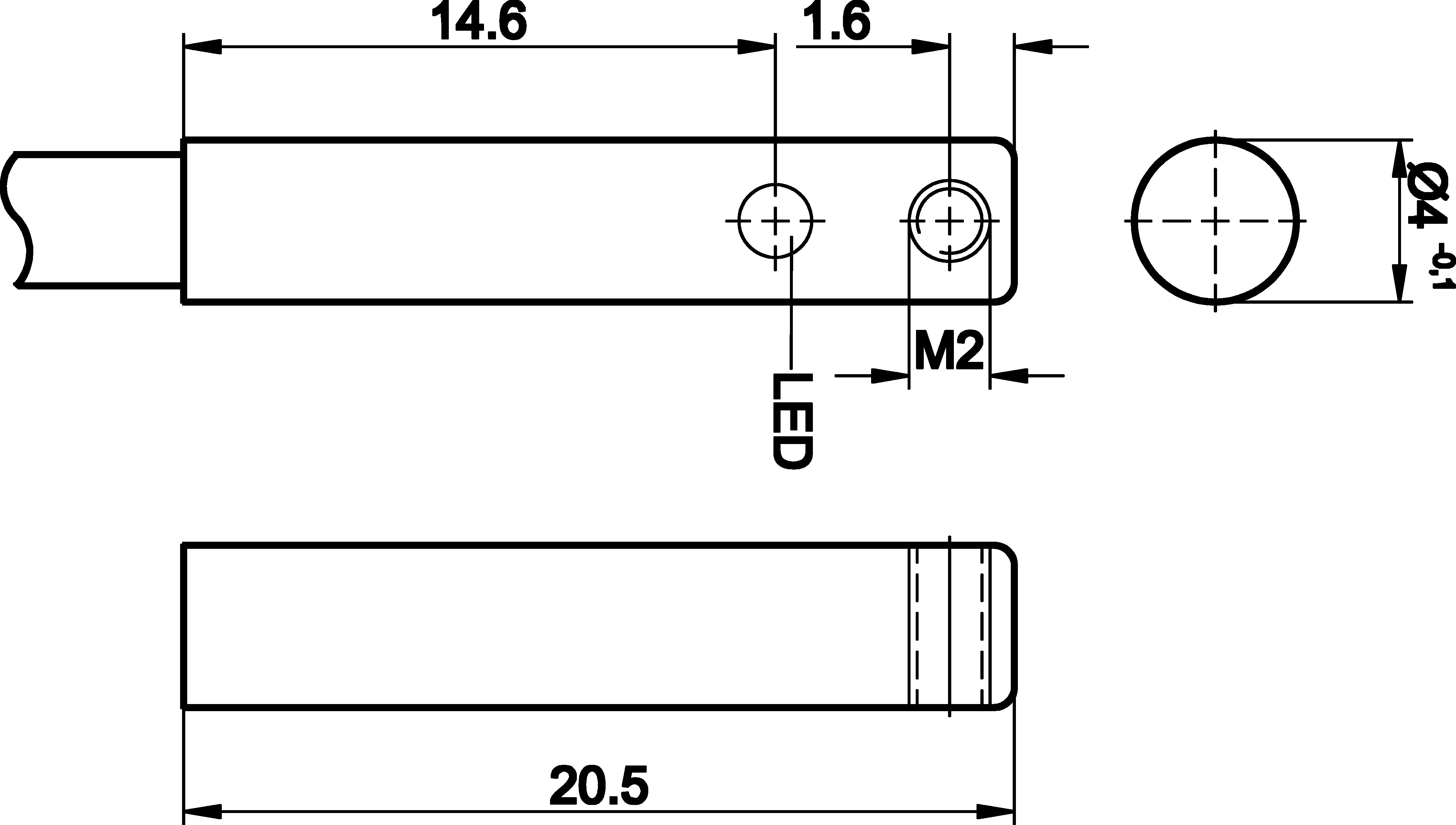

Szkic wymiarowy
Model 3D
Porównaj

Czujniki pola magnetycznego - Czujniki do rowka C Czujniki do rowka C

W przypadku wielu zadań w technologii automatyzacji konieczne jest rozpoznawanie procesów ruchu w siłownikach pneumatycznych i hydraulicznych oraz precyzyjne wykrywanie położenia tłoka. Stosowane są tutaj magnetyczne czujniki cylindryczne, które są mocowane do cylindrów za pomocą adapterów lub bezpośrednio z zewnątrz.

Inne właściwości

Przeznaczone do
Rowek typu C 4,1 mm (okrągły)
Producent cylindrów
SMC
Temperatura otoczenia
-25 - 70°C
Trudne warunki środowiskowe
Tak

Właściwości elektryczne

Liczba wyjść przełączających
1
Rodzaj funkcji przełączania
Styk normalnie otwarty (NO)
Rodzaj połączenia elektrycznego
Kabel
Konstrukcja wyjścia przełączającego
PNP
Znamionowy prąd przełączania
150mA
Histereza bezwzględna
1mm
Prąd bez obciążenia
10mA
Czułość magnetyczna
6mT
Częstotliwość przełączania
1 000Hz
Powierzchnia czujnika (aktywna)
Obszar krawędzi
Spadek napięcia
2V
Bezwzględna powtarzalność
0,1mm
Wyświetlacz
Wyświetlacz LED
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją

Właściwości mechaniczne

Średnica kabla
2,5mm
Liczba rdzeni
3
Projekt
Cylinder gładki
Długość kabla
2m
Długość
20,5mm
Położenie powierzchni czujnika
Obszar krawędzi urządzenia poniżej diody LED
Dostęp montażowy Rowek cylindra
Boczny
Klasa ochrony (IP)
IP67
Materiał obudowy
Stal nierdzewna 1.4305
Materiał osłony kabla
Tworzywo sztuczne (PUR)
Średnica
4mm
Odporność środowiskowa
Oleje, Smary chłodzące, Silne wstrząsy/ruchy
Znajdź akcesoria dla MZR401A9 w tych grupach produktów:

Inne czujniki

Zasilanie 24V DC / 100mA wzmacniacz przełączający

NG530002
NG530002
Zasilacz DC, 1-fazowy, 99x114x22mm, 24V, 0.1A, liczba wyjść przekaźnikowych 2, 100-264V AC 50Hz, 100-264V AC 60Hz,…
159,30 €
Twoja cena
W magazynie

Narzędzie

Klucz imbusowy SW 0,9

AM000080
AM000080
Akcesoria Magnetyczne, nasadka sześciokątna, 10x30mm, szerokość klucza 0.9mm, VA, opakowanie 10 szt.
9,60 €
Twoja cena
Na żądanie

Tester czujników

VY000004
VY000004
Zasilacz DC, tester czujników, 120x26x72mm, 18V, 0.04A, 4-pinowe złącze sprężynowe, IP20, tworzywo sztuczne
85,50 €
Twoja cena
W magazynie

Wielofunkcyjne narzędzie

AY000154
AY000154
Narzędzie, zestaw wkrętaków, nasadka sześciokątna 0,7 mm, nasadka sześciokątna 0,9 mm, nasadka sześciokątna 1,3 mm,…
26,90 €
Twoja cena
W magazynie

Technologia połączeń

3-pinowe złącze kablowe M8, możliwość montażu

VK003076
VK003076
Wtyczka kablowa, kątowa, do samodzielnego montażu, połączenie lutowane, 4A, 60V, -40-85°C, wtyczka M8 3-stykowa, IP67,…
12,70 €
Twoja cena
W magazynie
VK003078
VK003078
Złącze kablowe, proste, do samodzielnego montażu, połączenie lutowane, Ø3.5-5mm, 4A, 60V, -40-85°C, wtyk M8 3-pin, IP67,…
11,40 €
Twoja cena
Na żądanie
VK003176
VK003176
Złącze kablowe, kątowe, do samodzielnego montażu, połączenie śrubowe, Ø5mm, 4A, 60V, -40-85°C, wtyk M8 3-pin, IP67,…
24,80 €
Twoja cena
W magazynie
VK003178
VK003178
Złącze kablowe, proste, do samodzielnego montażu, połączenie śrubowe, Ø3.5-5mm, 4A, 60V, -40-85°C, wtyk M8 3-pin, IP67,…
11,60 €
Twoja cena
W magazynie
VK003S78
VK003S78
Złącze kablowe, proste, do samodzielnego montażu, szybkozłącze, Ø4-5.1mm, 4A, 32V, -25-85°C, wtyk M8 3-pin, IP67
13,00 €
Twoja cena
W magazynie

4-stykowe złącze kablowe M8, możliwość montażu

VK003079
VK003079
Złącze kablowe, proste, do samodzielnego montażu, połączenie lutowane, Ø3.5-5mm, 4A, 30V, -40-85°C, wtyk M8 4-pin, IP67,…
14,00 €
Twoja cena
Niedobór zapasów
VK003177
VK003177
Wtyczka kablowa, kątowa, do samodzielnego montażu, połączenie śrubowe, Ø5mm, 4A, 60V, -40-85°C, wtyczka M8 4-stykowa,…
26,70 €
Twoja cena
W magazynie
VK003179
VK003179
Złącze kablowe, proste, do samodzielnego montażu, połączenie śrubowe, Ø3.5-5mm, 4A, 30V, -40-85°C, wtyk M8 4-pin, IP67,…
12,50 €
Twoja cena
W magazynie
VK003279
VK003279
Wtyczka kabla, prosta, do samodzielnego montażu, połączenie śrubowe, Ø13,7 mm, ekranowana, 4 A, 30 V, -30-85°C, wtyczka…
39,00 €
Twoja cena
W magazynie
VK003S79
VK003S79
Złącze kablowe, proste, do samodzielnego montażu, szybkozłącze, Ø4-5.1mm, 4A, 32V, -25-85°C, wtyk M8 4-pin, IP67
14,60 €
Twoja cena
W magazynie

4-stykowe złącze kablowe M12, możliwość montażu

VK003026
VK003026
Złącze kablowe, kątowe, do samodzielnego montażu, połączenie śrubowe, Ø3-6.5mm, 4A, 240V, -25-90°C, wtyk M12 4-pin,…
10,10 €
Twoja cena
W magazynie
VK003028
VK003028
Złącze kablowe, proste, do samodzielnego montażu, połączenie śrubowe, Ø3-6.5mm, 4A, 240V, -25-90°C, wtyk M12 4-stykowy,…
10,50 €
Twoja cena
W magazynie
VK003828
VK003828
Złącze kablowe, proste, do samodzielnego montażu, połączenie śrubowe, Ø3-6.5mm, 4A, 240V, -25-90°C, wtyk M12 4-stykowy,…
14,70 €
Twoja cena
Na żądanie
VK003C28
VK003C28
Złącze kablowe, proste, do samodzielnego montażu, połączenie śrubowe, Ø4-8mm, 4A, 240V, -25-90°C, wtyk M12 4-stykowy,…
12,50 €
Twoja cena
W magazynie
VK003D26
VK003D26
Wtyczka kablowa, kątowa, do samodzielnego montażu, szybkozłącze, Ø4-5.1mm, 4A, 32V, -25-85°C, wtyczka M12 4-stykowa,…
15,30 €
Twoja cena
W magazynie
VK003D29
VK003D29
Złącze kablowe, proste, do samodzielnego montażu, szybkozłącze, Ø5,5-8mm, 6A, 50V, -25-85°C, wtyk M12 4-stykowy, IP67
16,60 €
Twoja cena
W magazynie
VK003E28
VK003E28
Wtyczka kabla, prosta, do samodzielnego montażu, połączenie śrubowe, Ø3-5mm, 4A, 250V, -25-90°C, wtyczka M12 4-stykowa,…
17,40 €
Twoja cena
W magazynie
VK003S28
VK003S28
Złącze kablowe, proste, do samodzielnego montażu, szybkozłącze, Ø4-5.1mm, 4A, 32V, -25-85°C, wtyk M12 4-stykowy, IP67
12,60 €
Twoja cena
W magazynie

Wąż ochronny

AY000141
AY000141
Plastikowy przewód ochronny, Ø17mm, średnica wewnętrzna 10mm, -40-250°C, włókno szklane z gumą silikonową, krótkotrwała…
39,30 €
Twoja cena
W magazynie

Zacisk kroku wstecznego

VY850001
VY850001
Odwrócenie fazy/odwrócenie sygnału/opóźnienie wyłączenia, 85x65x18mm, 0.01-10s, 12-30V DC, 1x NC/NO, 8-pinowe zaciski,…
87,20 €
Twoja cena
W magazynie
VY850002
VY850002
Odwrócenie stanu/odwrócenie sygnału/opóźnienie wyłączenia, 85x65x18mm, 0.01-10s, 12-30V DC, 1x NC/NO, zaciski 8-pinowe,…
87,20 €
Twoja cena
Niedobór zapasów
VY85C102
VY85C102
Stopień inwersji/odwrócenie sygnału/opóźnienie włączenia, 85x65x18mm, 0.01-10s, 10-30V DC, 1x NC/NO, zaciski 8-pinowe,…
87,20 €
Twoja cena
Niedobór zapasów
Klasyfikacja Klasa
eClass-7.0 27270104
eClass-7.1 27270104
eClass-8.0 27270104
eClass-9.0 27270104
eClass-9.1 27270104
ETIM-6.0 EC002544
ETIM-7.0 EC002544
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 220 Czujniki siłowników pneumatycznych
Wymiary opakowania 150 x 12 x 200mm
Masa brutto 25g
Ślad CO2 1,21kg CO₂e
Numer taryfy celnej 85365019
Numer WEEE 40951076
