SL920027

SL920027
Cena katalogowa
1.389,00 €
Na żądanie

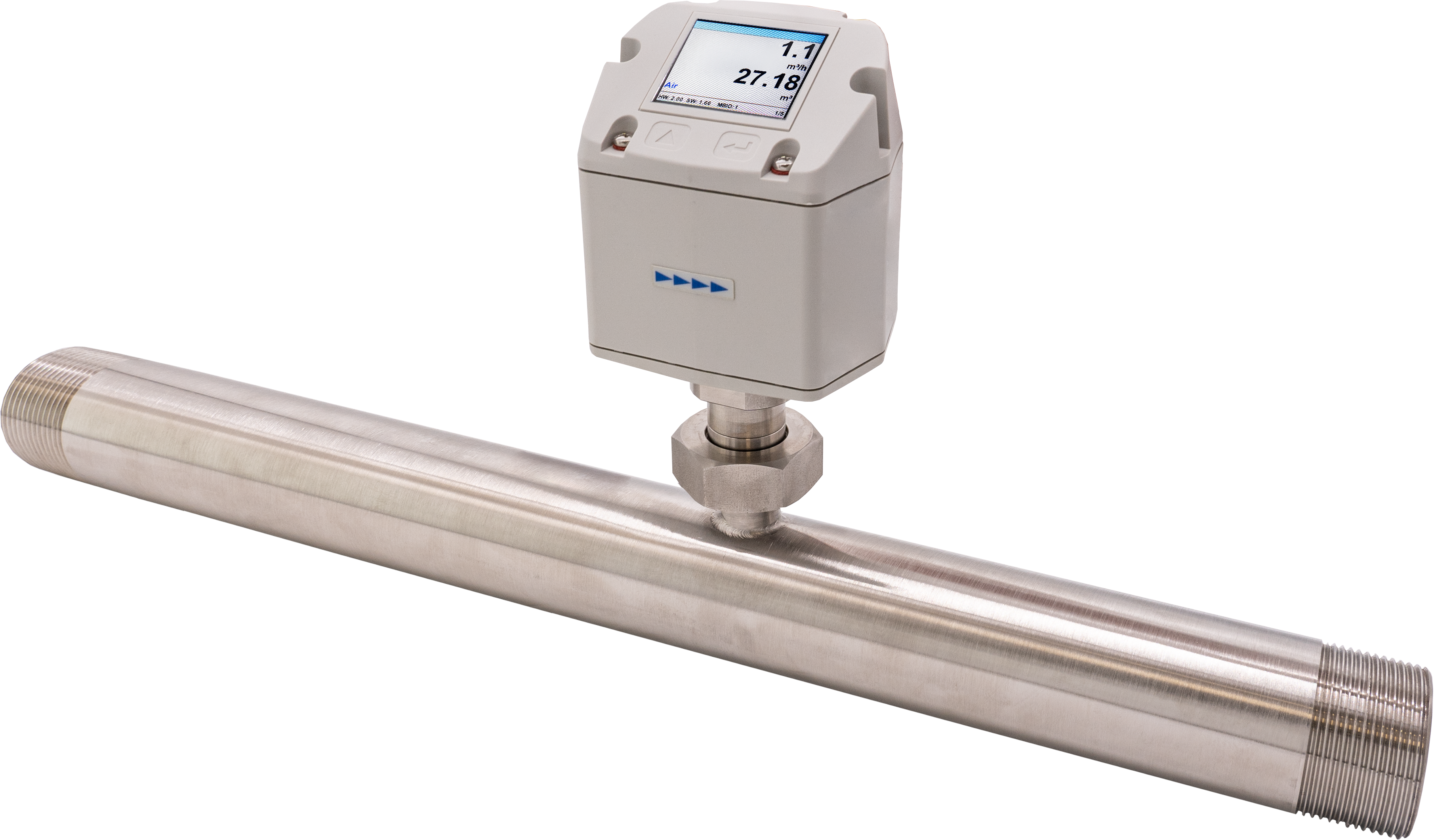

Czujnik przepływu, powietrza, kalorymetryczny, 183x75x475mm, R 1", 18-36V DC, 4-20mA, złącze wtykowe M12 5-pin, plastikowy PC, odporność na ciśnienie 16bar, z wyświetlaczem, parametryzacja, Ethernet PoE (Power over Ethernet)

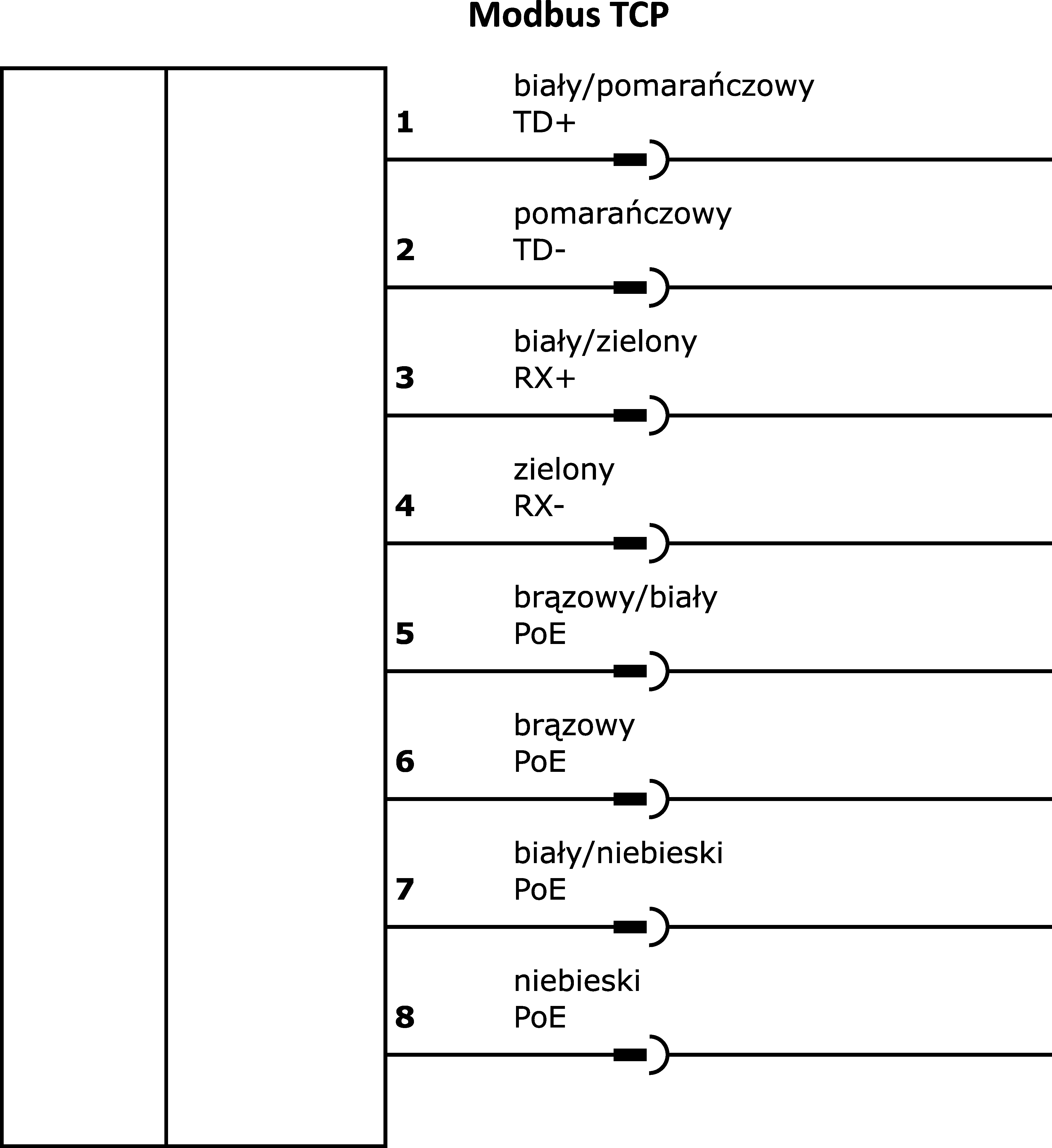

Schemat połączeń

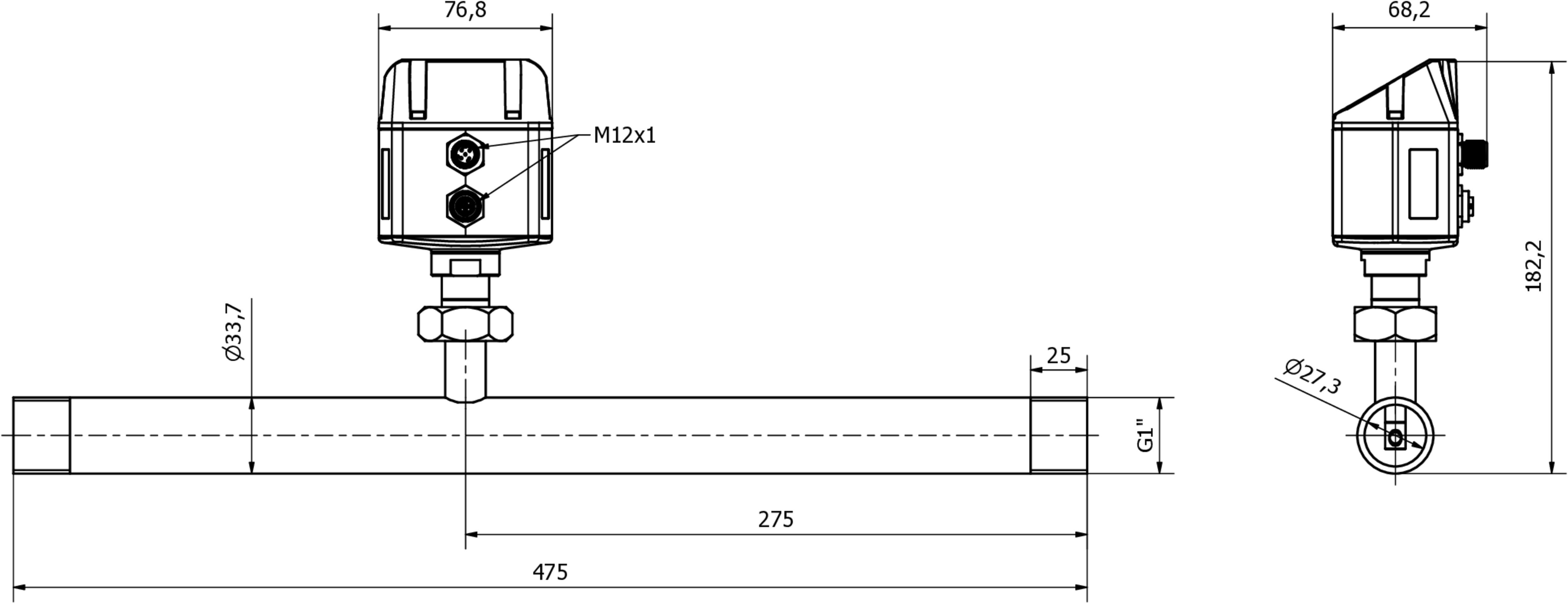

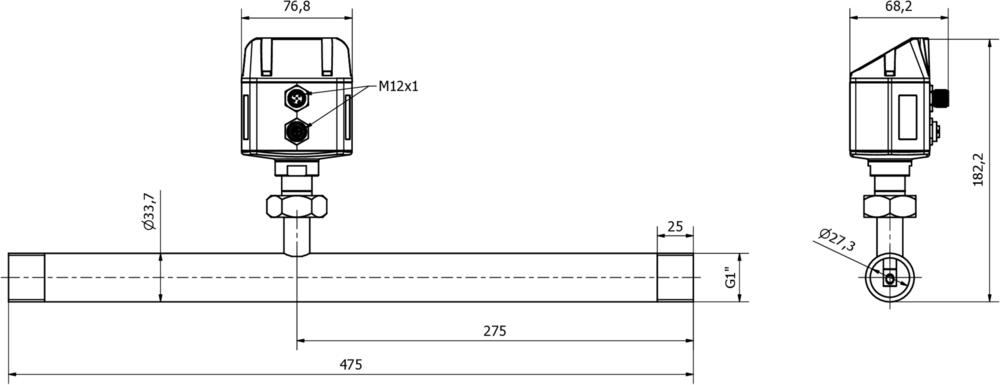

Szkic wymiarowy
Porównaj

Czujniki przepływu - Pomiar zużycia sprężonego powietrza

Działanie czujnika przepływu opiera się na zasadzie kalorymetrycznej. Czujnik jest podgrzewany o kilka stopni Celsjusza od wewnątrz w porównaniu do medium, w którym się znajduje. Jeśli medium przepływa, ciepło generowane w czujniku jest rozpraszane przez medium. Temperatura czujnika jest mierzona i porównywana z temperaturą medium, która również jest mierzona. Stan przepływu dla każdego medium można określić na podstawie uzyskanej różnicy temperatur. Czujniki te są wykorzystywane między innymi jako urządzenia do pomiaru zużycia sprężonego powietrza.

Inne właściwości

Wilgotność względna (bez kondensacji)
95%
Temperatura otoczenia
-20 - 70°C
Dokładność pomiaru
± 1,5% zakresu pomiarowego ± 0,3% końca zakresu pomiarowego
Nośnik odniesienia / obiekt
Powietrze
Zastosowania
Zastosowania pneumatyczne

Właściwości elektryczne

Konstrukcja wyjścia analogowego
4 - 20 mA
Projekt połączenia elektrycznego
Złącze wtykowe M12
Konstrukcja połączenia interfejsu
Złącze wtykowe M12
Procedura ustawiania
Parametryzacja
Kodowanie połączenia interfejsu
X
Prąd bez obciążenia
120mA
Zasada pomiaru
Kalorymetryczny
Liczba biegunów połączenia interfejsu
8
Obsługiwany interfejs komunikacyjny
Modbus RTU
Zakres pomiaru objętości przepływu
0 - 4 833,33l/min
Zakres pomiaru prędkości przepływu
0,18 - 185m/s
Wyświetlacz
Wyświetlacz TFT
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Liczba biegunów połączenia elektrycznego
5
Kodowanie połączenia elektrycznego
A
Napięcie robocze
18-36VDC
Podłączenie elektryczne
Złącze wtykowe M12

Właściwości mechaniczne

Projekt połączenia procesowego
R1 cal
Projekt
Prostopadłościan, zintegrowana sekcja pomiarowa
Szerokość
475mm
Wytrzymałość na ściskanie
16bar
Wysokość
179,2mm
Długość
75mm
Średnia temperatura
-30 - 80°C
Klasa ochrony (IP)
IP65
Materiał obudowy
Plastik PC
Materiał czujnika
Stal nierdzewna 1.4301
wymiary
75x475x179.2mm
