SL920027

SL920027
Ceníková cena
1.389,00 €
Na vyžádání
Snímač průtoku, vzduchu, kalorimetrický, 183x75x475mm, R 1", 18-36V DC, 4-20mA, konektor M12 5-pin, plastový PC, tlakový odpor 16bar, s displejem, parametrizace, Ethernet PoE (Power over Ethernet)

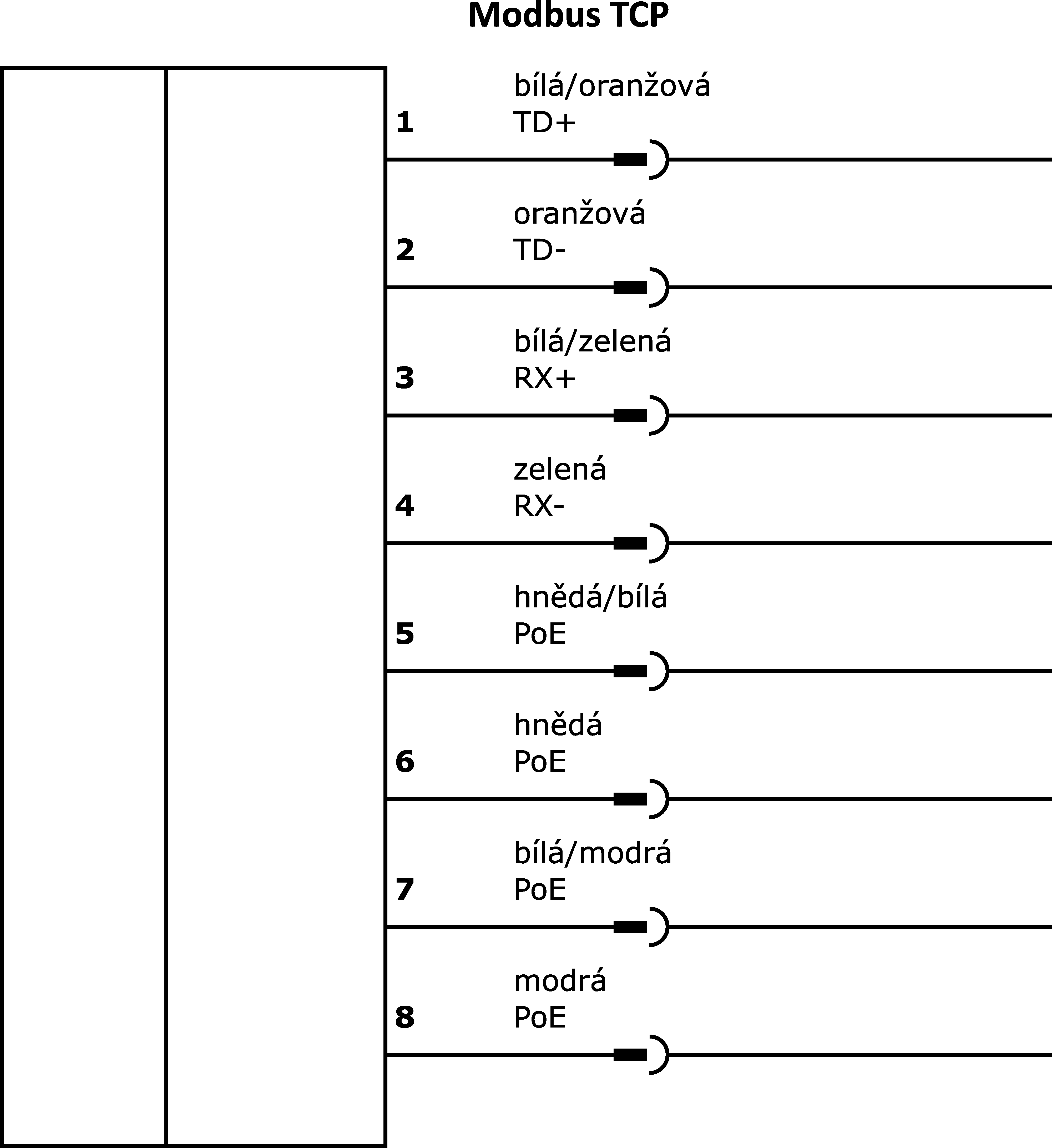

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Průtokové snímače - Měření spotřeby stlačeného vzduchu

Funkce snímače průtoku je založena na kalorimetrickém principu. Snímač se zevnitř zahřívá o několik stupňů Celsia ve srovnání s průtočným prostředím, do kterého vyčnívá. Pokud médium proudí, je teplo vzniklé v senzoru odváděno médiem. Teplota vzniklá ve snímači se měří a porovnává s teplotou média, která se rovněž měří. Ze získaného rozdílu teplot lze odvodit stav proudění pro každé médium. Mezi aplikace těchto snímačů patří zařízení pro měření spotřeby stlačeného vzduchu.

Elektrické vlastnosti

Provedení analogového výstupu
4 - 20mA
Provedení elektrické přípojky
Konektor M12
Provedení přípojky rozhraní
Spojení konektorem M12
Postup nastavení
Parametrizace
Kódování přípojky rozhraní
X
Proud naprázdno
120mA
Princip měření
Kalorimetrické
Počet pinů přípojky rozhraní
8
Podporované komunikační rozhraní
Modbus RTU
Rozsah měření objemu průtoku
0 - 4 833,33l/min
Rozsah měření rychlosti průtoku
0,18 - 185m/s
Zobrazení
TFT displej
5
A
Provozní napětí
18-36 VDC
Elektrické připojení
Konektor M12

Mechanické vlastnosti

Provedení procesního připojení
R1 palec
Design
Kuboid, integrovaná měřicí část
Šířka
475mm
Pevnost v tlaku
16bar
Výška
179,2mm
Délka
75mm
Teplota média
-30 - 80°C
Druh krytí (IP)
IP65
Materiál krytu
Plast PC
Materiál měřicího snímače
Ušlechtilá ocel 1.4301
rozměry
75x475x179,2 mm

Ostatní vlastnosti

Relativní vlhkost (nekondenzující)
95%
Okolní teplota
-20 - 70°C
Přesnost měření
± 1,5 % měřicího rozsahu ± 0,3 % konce měřicího rozsahu
Referenční médium / objekt
Vzduch
