Technologia połączeń - Gniazda kablowe / wtyczki montowane po obu stronach

VK03E210

VK03E210
Cena katalogowa
29,70 €
W magazynie
Kabel połączeniowy, 0,3 m, gniazdo M12 4-stykowe proste, wtyczka M12 12-stykowa prosta, 4-żyłowy, PUR (poliuretan) czarny, 30 V, -30-90°C, IP67, odporny na łańcuch wleczony i skręcanie, oleje i smary chłodzące, obszar spawania, bez silikonu

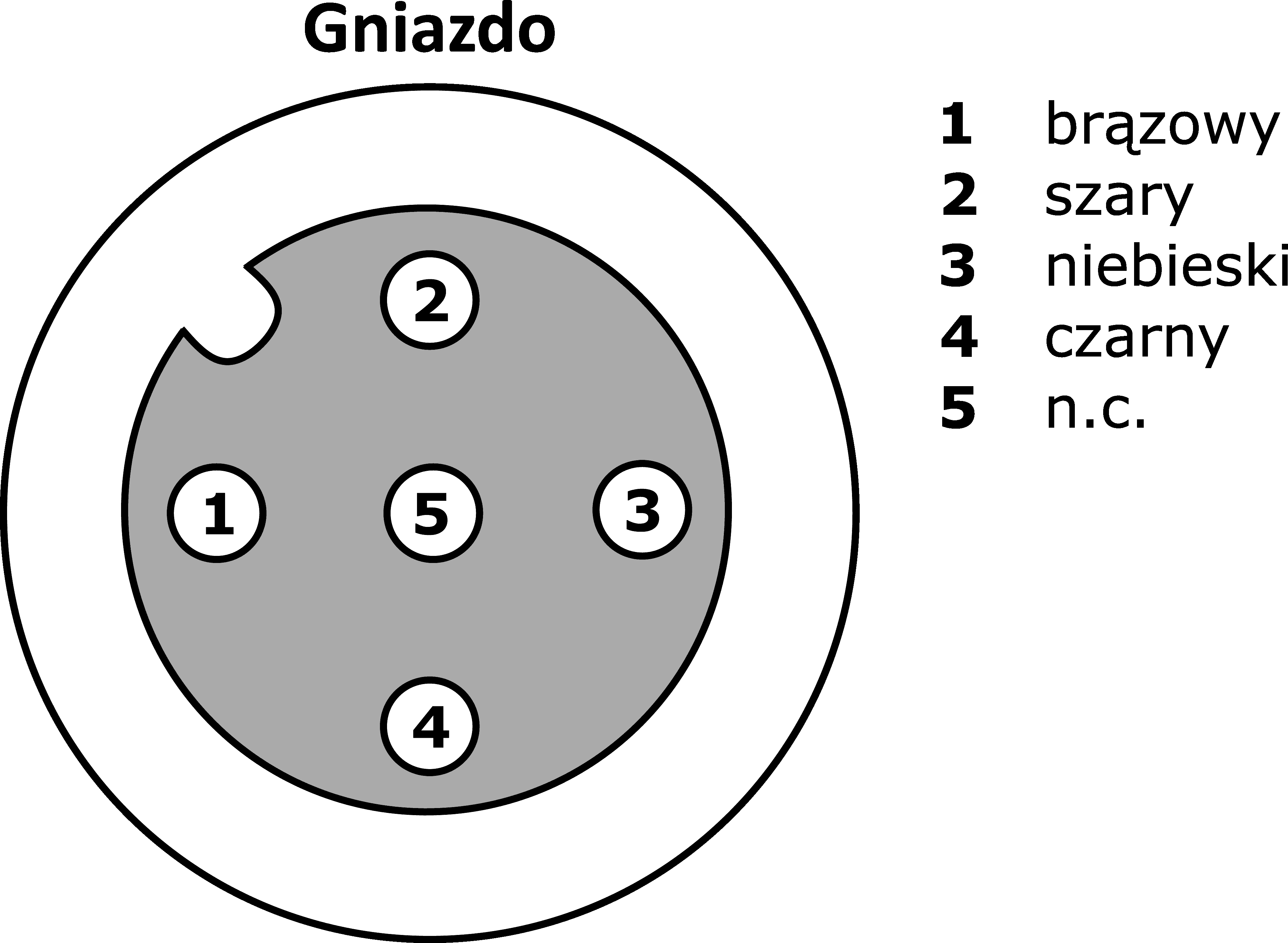

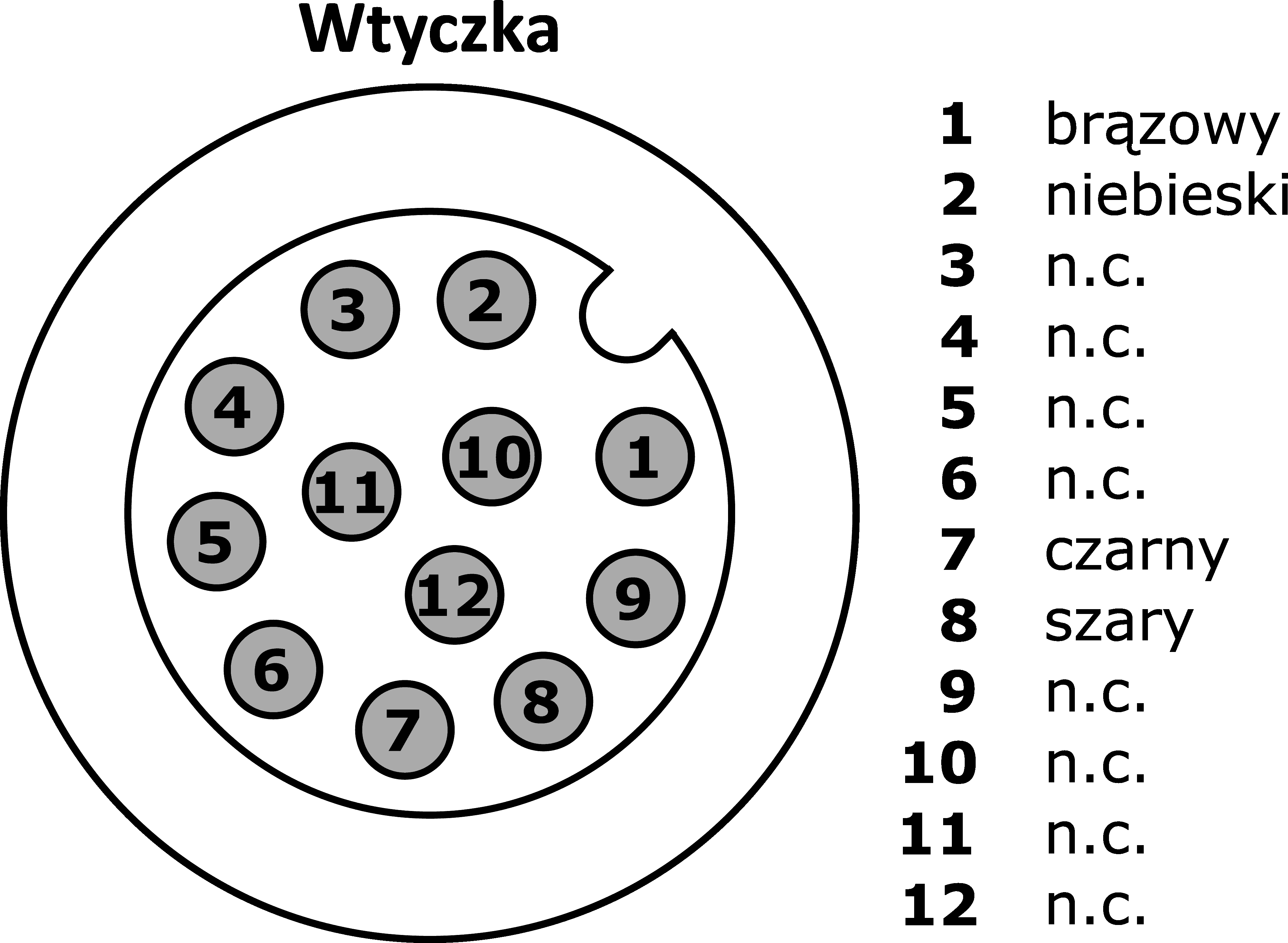

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Technologia połączeń - Gniazda kablowe / wtyczki montowane po obu stronach

Gniazda kablowe ipf są używane głównie do tworzenia połączeń elektrycznych czujników. Charakteryzują się solidną konstrukcją, najwyższymi klasami ochrony (IP67 | IP68 | IP69K) oraz, na życzenie, ekranowaniem 360°. Dzięki następującym właściwościom: kompatybilność z magistralą, odpowiedniość do łańcuchów i robotów, odporność na oleje i chemikalia, odporność na iskry spawalnicze, odporność na środki czyszczące lub czyszczenie wysokociśnieniowe i strumieniem pary, rozszerzony zakres temperatur do +230°C, technologia szybkiego łączenia lub specjalne właściwości transmisji danych, gniazda kablowe spełniają wszystkie wymagania technologii automatyzacji.

Inne właściwości

Ognioodporność
zgodnie z normą EN 60332-2-2
Temperatura otoczenia
-30 - 90°C
Bezhalogenowy
Tak
Odporność na hydrolizę
Tak
LABS-free
Tak
Odporność na ozon i promieniowanie UV
Tak
Łańcuch wleczony i skrętny
Tak
Obszar spawania
Tak
Nie zawiera silikonu
Tak
Oleje i smary chłodzące
Tak
Wersja
Kabel połączeniowy

Właściwości elektryczne

Typ styku wtykowego Połączenie A
Żeński (gniazdo)
Typ styku wtykowego Połączenie B
Męski (wtyczka)
Podłączenie elektryczne wersja A
M12
Podłączenie elektryczne wersja B
M12
Liczba podłączonych biegunów A
4
Liczba podłączonych biegunów B
12
Aktualna nośność
1,5A
Napięcie robocze (AC 50Hz)
30V
Napięcie robocze (DC)
30V

Właściwości mechaniczne

Liczba rdzeni
4
Kolor powłoki kabla
czarny
Długość kabla
0,3m
Złącze zasilania kabla A
prosty
Złącze zasilania kabla B
prosty
Maksymalny moment dokręcania połączenia A
1Nm
Maksymalny moment dokręcania połączenia B
1Nm
Cykle gięcia
5 milionów cykli
Klasa ochrony (IP)
IP67
Cykle skręcania
+/-360°/m, ≥ 2 miliony cykli
Materiał powłoki stykowej
Złoto
Materiał osłony kabla
Tworzywa sztuczne (PUR)
Materiał korpusu podstawy stykowej
Mosiądz
Materiał połączenia śrubowego
Mosiądz
Nadaje się do łańcuchów wleczonych
Tak

Właściwości optyczne

Stopień zabrudzenia
3
Drukuj dane
Klasyfikacja Klasa
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z OzDS Tak
Zgodność z POP Tak
Zgodność z TSCA Tak
Numer SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Grupa produktów IPF 851 Gniazda/wtyki kablowe (montowane po obu stronach)
Wymiary opakowania 140 x 20 x 220mm
Masa brutto 36g
Numer taryfy celnej 85444290
Numer WEEE 40951076
