Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

VK03E210

Listenpreis

29,70 €

Bestand knapp

Verbindungsleitung, 0,3m, M12 Dose 4polig gerade, M12 Stecker 12polig gerade, 4adrig, PUR (Polyurethan) schwarz, 30V, -30-90°C, IP67, Schleppketten- und torsionsfähig, Öle und Kühlschmiermittel, Schweißbereich, Silikonfrei

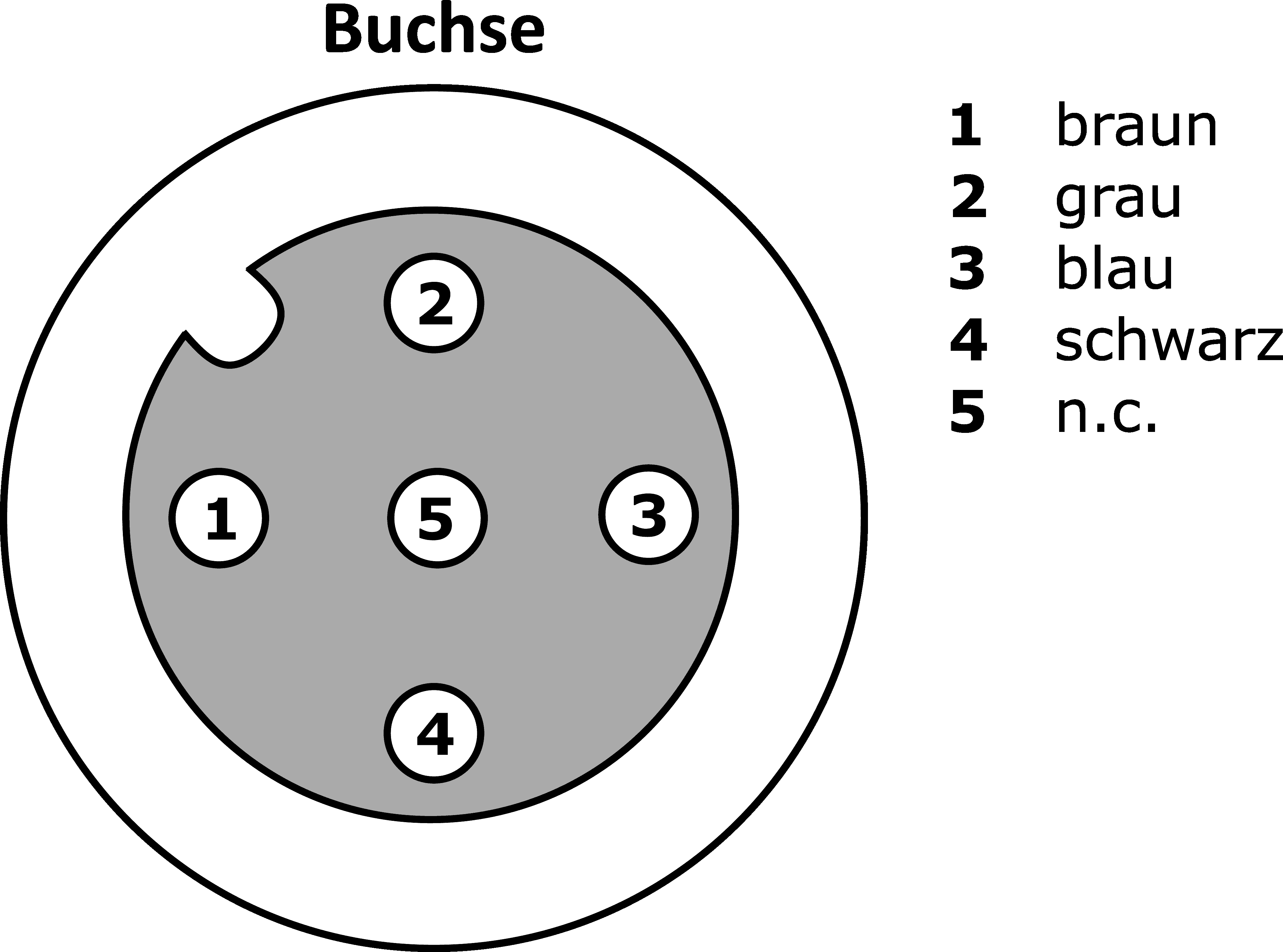

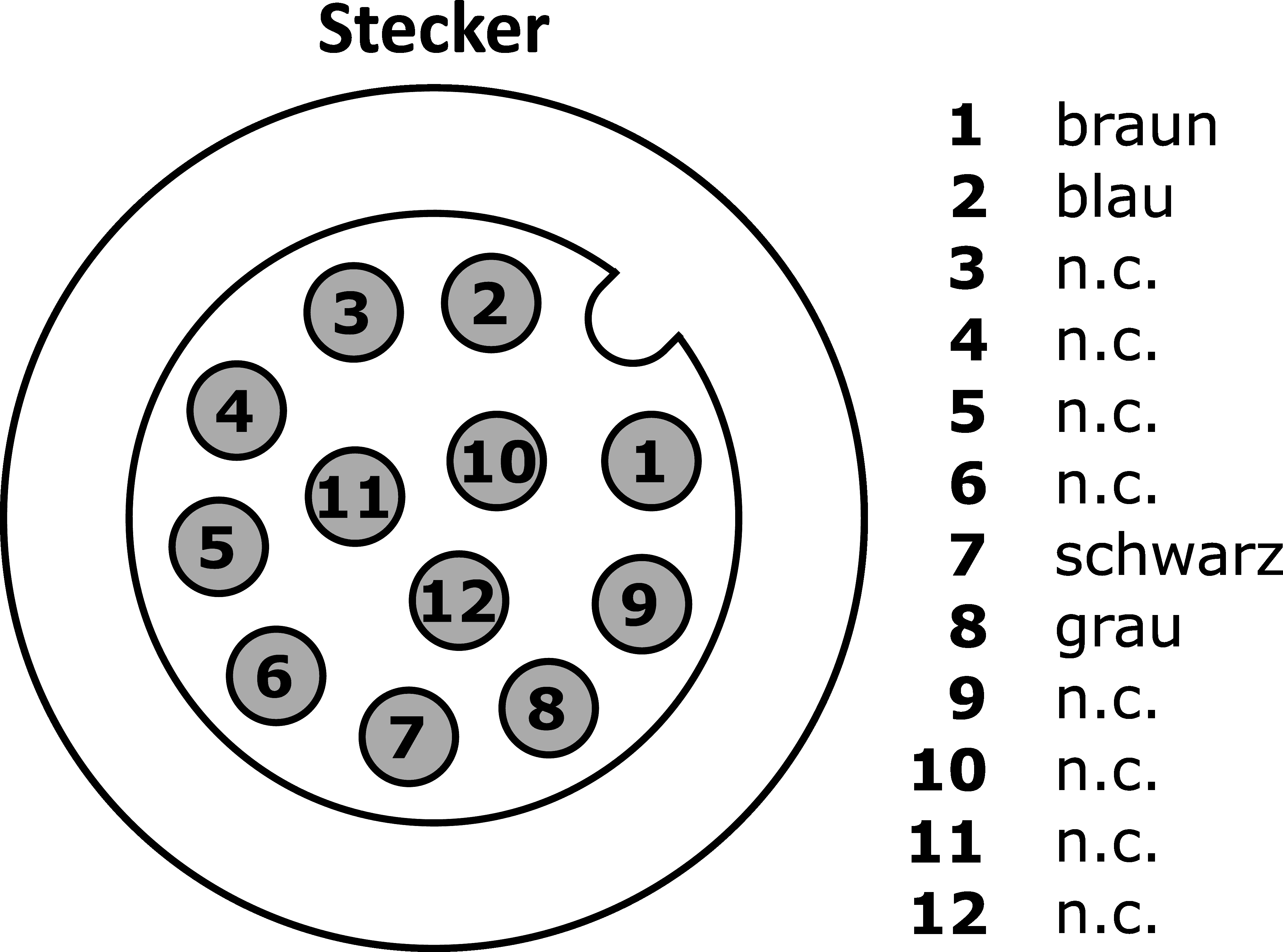

Anschlussbild

Maßskizze

3D-Modell

Vergleichen

Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

Diese Verbindungsleitung hat beidseitig vorkonfektionierte Anschlüsse. Mit ihr lassen sich Kostengünstig Endgeräte mit einer Steckverbindung über einen Verteiler oder ein Logikmodul in einbinden.

Die eine Seite des VK03E210 ist mit einer geraden 4-poligen M12-Kabeldose und die andere mit einem geraden 12-poligen M12-Kabelstecker ausgestattet. Die Adern der Leitung mit einem Mantel aus Kunststoff (PUR) lassen sich jeweils mit 1.5A belasten.

Elektrische Eigenschaften

Ausführung des Steckkontaktes Anschluss A: Female (Buchse)

Ausführung des Steckkontaktes Anschluss B: Male (Stecker)

Ausführung elektrischer Anschluss A: M12

Ausführung elektrischer Anschluss B: M12

Polzahl Anschluss A: 4

Polzahl Anschluss B: 12

Strombelastbarkeit: 1,5A

Kodierung Anschluss A: A

Mechanische Eigenschaften

Ader-Zahl: 4

Farbe des Kabelmantels: schwarz

Kabellänge: 0,3m

Kabelzuführung Anschluss A: gerade

Kabelzuführung Anschluss B: gerade

Maximales Anzugsdrehmoment Anschluss A: 1Nm

Maximales Anzugsdrehmoment Anschluss B: 1Nm

Biegezyklen: 5 Mio. Zyklen

Schutzart (IP): IP67

Torsionszyklen: +/-360°/m, ≥ 2 Mio. Zyklen

Werkstoff der Kontaktbeschichtung: Gold

Werkstoff des Kabelmantels: Kunststoff (PUR)

Werkstoff des Kontaktgrundkörpers: Messing

Werkstoff der Verschraubung: Messing

Werkstoffeigenschaften: Halogenfrei, Hydrolysefest, LABS-frei, Ozonbeständig, Silikonfrei, UV-Beständig

Umgebungsbeständigkeiten: Öle, Kühlschmiermittel

Optische Eigenschaften

Verschmutzungsgrad: 3

Sonstige Eigenschaften

Flammwidrig: nach EN 60332-2-2

Umgebungstemperatur: -30 - 90°C

Anwendungen: Schleppkettentauglich, Schweißbereich

Montage

Befestigungsclip M12 Stecker/Dose

AV000141

Zubehör Kabeldose, Befestigungsclip, 13,5mm, PPO, Verpackungseinheit 5, Zubehör für Kabeldose/-stecker M12

17,40 €
Ihr Preis

Pack enthält 5 Stück.

Auf Lager

Sonstiges

Kennzeichenschild

AV000117

Kennzeichnungsmaterial, Kennzeichenschild, 2,1x30x4mm, Kunststoff PC, 34 Kennzeichnungsschilder

8,40 €
Ihr Preis

Auf Lager

Werkzeug

Drehmomentschlüssel SW9 / SW13

AV000140

Werkzeug, Drehmomentschlüssel, Schraubendreher-Modell, Innensechskant 4mm, Mit Skala, Auflösung 0,05Nm

185,40 €
Ihr Preis

Auf Lager

Schlüsseleinsätze für Drehmomentschlüssel

AV98F001

Werkzeug, Schlüsseleinsatz für Drehmomentschlüssel, SW14

43,90 €
Ihr Preis

Auf Lager

AV98F002

Werkzeug, Schlüsseleinsatz für Drehmomentschlüssel, SW13

43,90 €
Ihr Preis

Bestand knapp

AV98F003

Werkzeug, Schlüsseleinsatz für Drehmomentschlüssel, SW9

43,90 €
Ihr Preis

Bestand knapp

AV98F004

Werkzeug, Schlüsseleinsatz für Drehmomentschlüssel, SW18

48,50 €
Ihr Preis

Auf Lager

Datenblätter

pdf

Einzeldatenblatt

PDF-Datei, 1,3 MB

Zeichnungen

Produktkonformität

Klassifizierung	Klasse
eClass-7.0	27279218
eClass-7.1	27279218
eClass-8.0	27279218
eClass-9.0	27060311
eClass-9.1	27060311
ETIM-6.0	EC001855
ETIM-7.0	EC001855

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
UL- / CSA-Zulassungsnummer	E509333
OzDS-konform	Ja
POP-konform	Ja
TSCA-konform	Ja
SCIP-Nummer	02a19814-641f-4f49-a2cd-c7af668205a6
IPF Produktgruppe	851 Kabeldosen/-stecker (beidseitig konfektioniert)
Verpackungsmaße	150 x 20 x 200mm
Bruttogewicht	36g
CO2-Fußabdruck	0,13kg CO₂e
Zolltarifnummer	85444290
WEEE-Nummer	40951076
