Moduły logiczne - Dystrybutor terenowy
VL31011A
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 168,00 € | – |
| 5 | 162,96 € | 3% / 5,04 € |
| 10 | 159,60 € | 5% / 8,40 € |
| 20 | 154,56 € | 8% / 13,44 € |
| 50 | 147,84 € | 12% / 20,16 € |
W magazynie
Moduł logiczny, 27x150x31mm, AND, 2x5gang, 10-30V DC, -30-85°C, 3-pinowe gniazdo M8 po stronie czujnika, 5-pinowa wtyczka M12 po stronie sterowania, IP67, tworzywo sztuczne
Porównaj
Moduły logiczne - Dystrybutor terenowy
Łączenie sygnałów cyfrowych bezpośrednio w maszynie może pomóc znacznie zminimalizować koszty i wysiłek. Klasycznym zastosowaniem jest łączenie różnych sygnałów bezpośrednio w terenie. Pozwala to uniknąć długich tras kablowych między wieloma pojedynczymi urządzeniami, znacznie minimalizuje wysiłek związany z okablowaniem i zmniejsza zapotrzebowanie na wejścia sterujące. Wszystkie sygnały wejściowe w modułach logicznych są wizualizowane przez zintegrowane diody LED i są od siebie elektrycznie odizolowane. Zapobiega to wpływowi jednego urządzenia na drugie. Wyjścia modułów są odporne na przeciążenia, a oczekujący sygnał jest również wskazywany przez diodę LED. Oprócz logicznych połączeń sygnałów wejściowych, takich jak AND lub OR, dostępne są również wersje z kontrolą zmiany sygnału. Moduły logiczne ipf są dostępne do montażu na szynie typu top-hat lub jako moduły polowe. Dzięki temu oraz solidnej obudowie, która charakteryzuje się wysokim stopniem ochrony przed wnikaniem pyłu i wody, nasze urządzenia mogą być stosowane we wszystkich obszarach maszyn, systemów i narzędzi.
Inne właściwości
- Temperatura otoczenia
- -30 - 85°C
Właściwości elektryczne
- Liczba wejść na jednostkę logiczną
- 5
- Liczba połączeń elektrycznych Przyłącze A
- 10
- Liczba połączeń elektrycznych Przyłącze B
- 1
- Liczba jednostek logicznych
- 2
- Podłączenie elektryczne wersja A
- Złącze wtykowe M8
- Podłączenie elektryczne wersja B
- Złącze wtykowe M12
- Znamionowy prąd przełączania
- 200mA
- Logika
- ORAZ
- Liczba podłączonych biegunów A
- 3
- Liczba podłączonych biegunów B
- 5
- Napięcie robocze (DC)
- 10 - 30V
- Logika wyjścia
- A1 = E1 ∧ E3 ∧ E5 ∧ E7 ∧ E9, A2 = E2 ∧ E4 ∧ E6 ∧ E8, A3 = E1 ∧ E2 ∧ E3 ∧ E4 ∧ E5 ∧ E6 ∧ E7 ∧ E8 ∧ E9 ∧ E10
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Szerokość
- 30,6mm
- Wysokość
- 27,3mm
- Długość
- 149,7mm
- Typ montażu
- Mocowanie śrubowe
- Klasa ochrony (IP)
- IP67
- Materiał obudowy
- Tworzywo sztuczne
Znajdź akcesoria dla VL31011A
w tych grupach produktów:
4-żyłowe gniazda kablowe M12
Gniazda kablowe Gniazdo M12 Wtyk M12 5-przewodowy
Adapter VK03E211
Wtyczka symulacyjna M8
Akcesoria do rozdzielacza M8
W magazynie
5-żyłowe gniazda kablowe M12 z diodą LED
5-pinowe gniazda kablowe M12, możliwość montażu
3-pinowe złącze kablowe M8, możliwość montażu
5-żyłowe gniazda kablowe M12 z ekranem
5-żyłowe gniazda kablowe M12
Wtyk śrubowy M8
W magazynie
4-pinowe gniazda kablowe M12, możliwość montażu
Arkusze danych
Rysunki
-
jpgRysunek technicznyJPG-Plik, 217 KB
-
dwg2DDWG-Plik, 323 KB
-
stp3DSTP-Plik, 1.3 MB
-

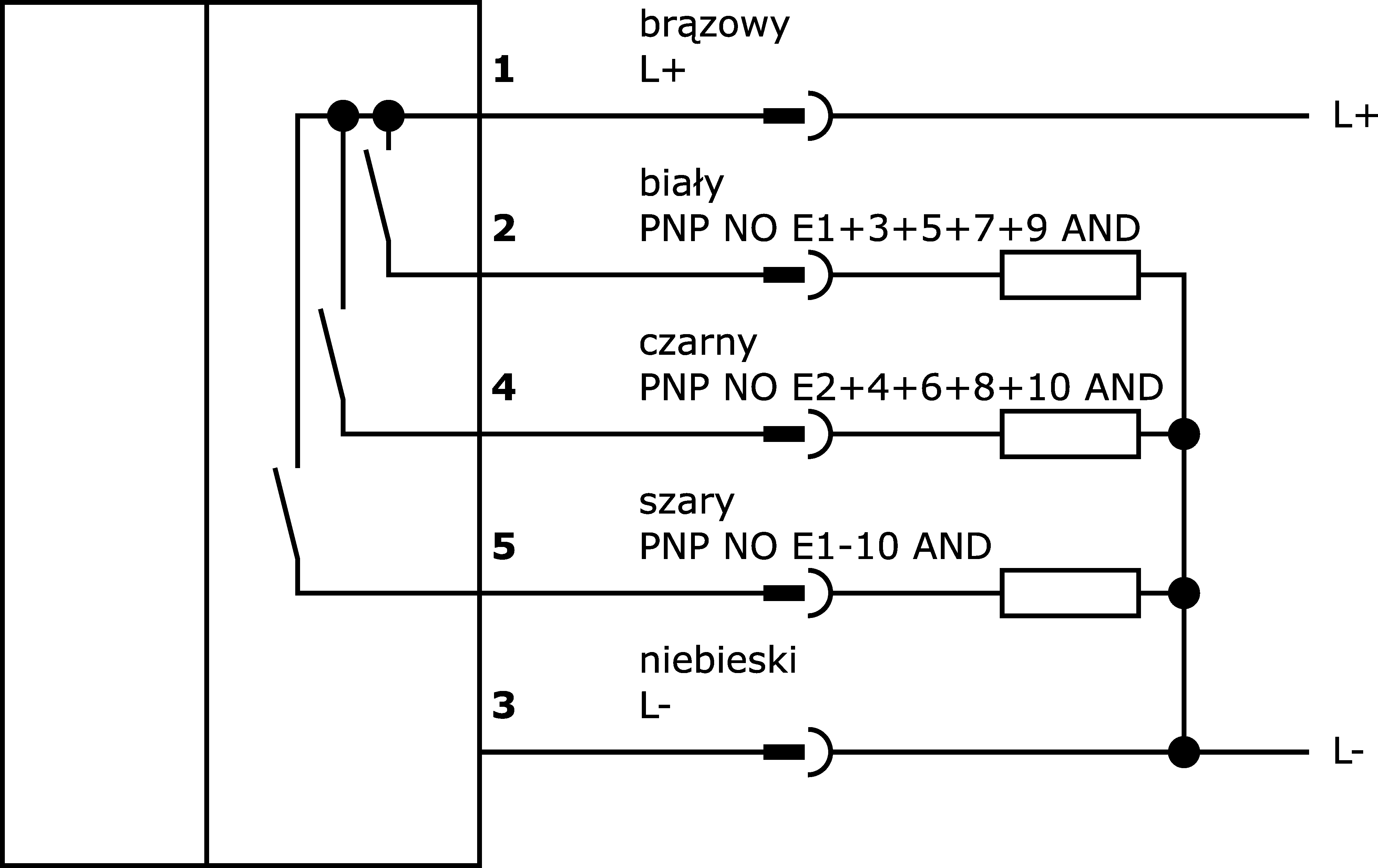

pngSchemat połączenia internetowegoPNG-Plik, 29 KB
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 481 KB
-
pdfDeklaracja zgodności CEPDF-Plik, 255 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 76 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 73 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 57 KB
Różne
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27242216 |
| eClass-7.1 | 27242216 |
| eClass-8.0 | 27242216 |
| eClass-9.0 | 27242216 |
| eClass-9.1 | 27242216 |
| ETIM-6.0 | EC001417 |
| ETIM-7.0 | EC001417 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Numer SCIP | 6b5dcbaa-4d3b-4e4e-a6f4-d7da4e41bc3c |
| Grupa produktów IPF | 800 Różne |
| Wymiary opakowania | 150 x 28 x 200mm |
| Masa brutto | 138g |
| Numer taryfy celnej | 85365005 |
| Numer WEEE | 40951076 |
