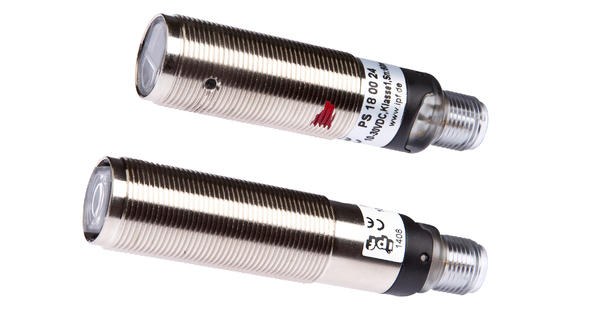

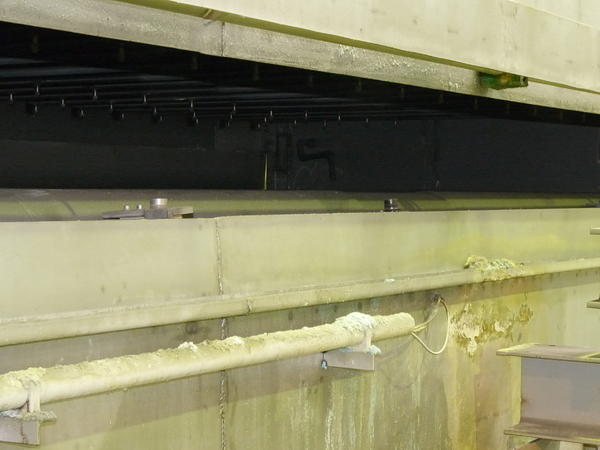

Czujnik fotoelektryczny PS180024 & PE180424 jest montowany w strefach buforowych ciągłej linii wytrawiania. System ma dwie takie strefy. Niektóre gorące płyty nieżelazne o temperaturze do 500°C są transportowane na przenośnikach rolkowych w strefach buforowych. Laserowa bariera świetlna skanuje przednią pozycję płyty. Ponieważ płyty mogą mieć różną grubość (od 8 mm do 160 mm) i długość lub szerokość do 6 metrów, konieczne było zastosowanie systemu, który mógłby skanować cały obszar tuż nad przenośnikiem rolkowym na długości 6,8 metra. Bariera świetlna składająca się z nadajnika i odbiornika jest najlepszym rozwiązaniem w naszym przypadku, ponieważ generuje mały punkt pomiarowy lub plamkę świetlną, która działa optymalnie na dużą odległość, nawet w niekorzystnych warunkach środowiskowych spowodowanych procesem trawienia (patrz zdjęcia).

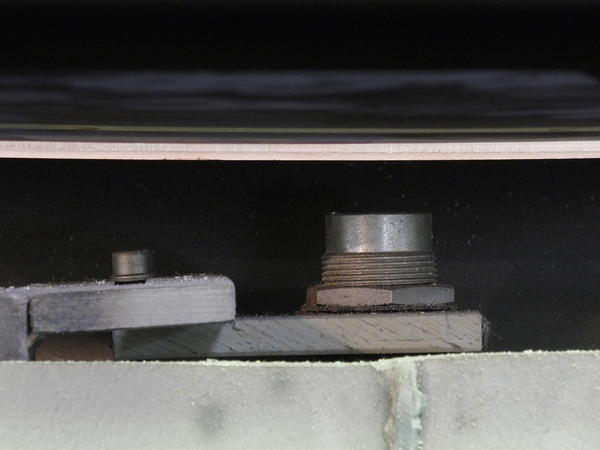

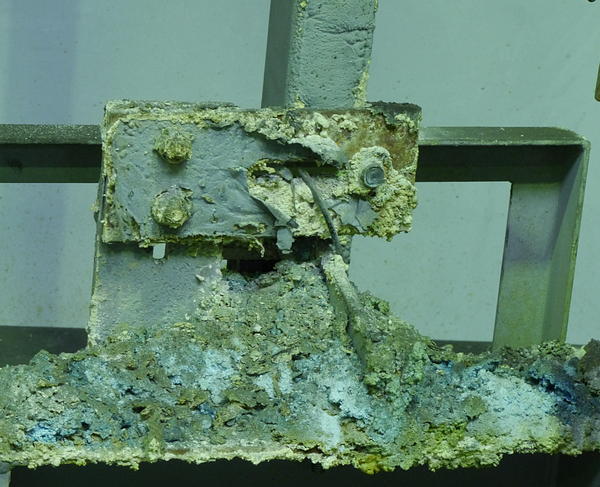

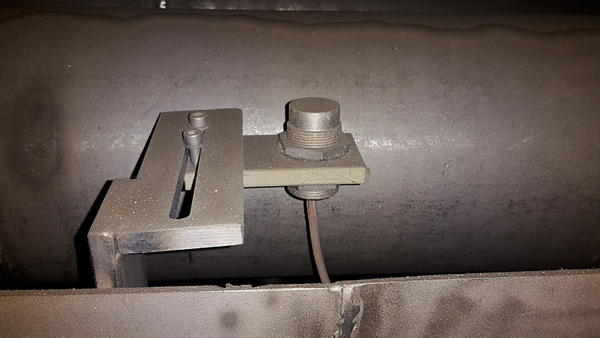

W samej komorze wytrawiania panele są natryskiwane środkiem wytrawiającym (15% do 20% kwasu siarkowego) z góry i z dołu na przenośnikach rolkowych w trybie rewersyjnym. Pozycja jest monitorowana przez trzy czujniki IO300106 działające równolegle na wlocie i wylocie komory. Czujniki są umieszczone poniżej płyty i wykrywają płytę poruszającą się nad nimi. Wybraliśmy po trzy czujniki na stronę, ponieważ płyta w komorze może poruszać się nieznacznie w kierunku wzdłużnym, zapewniając w ten sposób reakcję co najmniej jednego czujnika. Zdecydowaliśmy się na czujniki indukcyjne z metalową powierzchnią czujnika wykonaną ze stali nierdzewnej z dużą odległością przełączania, ponieważ rozwiązanie optyczne nie wchodziło w grę ze względu na mgłę natryskową. Czujniki okazały się bardzo wytrzymałe i odporne na działanie kwasu siarkowego. Jedyne awarie wynikały z nadmiernej ekspozycji na wysokie temperatury, np. gdy płytka nad czujnikiem nie była dalej transportowana z powodu błędów transportowych lub zastosowany kwas trawiący/siarkowy spowodował korozję linii zasilającej czujnik.
Zdecydowaliśmy się na czujniki ipf, ponieważ stosunek ceny do wydajności, szybkość dostawy i, co nie mniej ważne, usługi świadczone na miejscu są po prostu odpowiednie.
Pełny raport z zastosowania można znaleźć w poniższym pliku PDF.
