Transdutor de medição - Contador de eletricidade
CS720001
A pedido
Contador de energia ativo, 100x72x66mm, 320-480V AC, trifásico, direto, 100A, 2x saídas de impulsos, comunicação RS485, MID, ligação de parafuso, IP20
Comparar
Transdutor de medição - Contador de eletricidade
A série CS72 é composta por contadores de energia modulares trifásicos que apresentam as várias energias consumidas e geradas, bem como a potência e outros valores medidos diretamente no LCD retroiluminado. Podem ser ligados diretamente até 100 A
e são adequados para utilização em aplicações de subfacturação graças à sua certificação MID.
Outras propriedades
- Humidade relativa (sem condensação)
- 0 - 95%
- Temperatura ambiente
- -40 - 70°C
- Nota importante
- Secção transversal do fio 0,5-1,5 mm² para os terminais S0 e COM. Binário de aperto 0,2 Nm., Podem ser geridas quatro tarifas através da interface de comunicação
Propriedades eléctricas
- Número de saídas
- 2
- Concepção da ligação eléctrica
- Ligação de braçadeira
- Frequência de funcionamento
- 45 - 65Hz
- Procedimento de definição
- Parametrização
- Consumo de energia
- 3VA
- Máx. Corrente contínua
- 100A
- Máximo. Corrente de irrupção
- 0,04A
- Corrente de carga mínima
- 500mA
- Interface de comunicação suportada
- Modbus RTU, RS485
- Ecrã
- Ecrã LCD, Ecrã LED
- Exatidão
- Medição de corrente: 1%, Fator de potência: 1%
- Capacidade de transporte de corrente
- Saída de impulsos 27mA a 5-27VDC
- 300V CAT III-UC1 de acordo com IEC 61010-1
- 4kV 1minuto, 6kV 1.2µs
- Duração do impulso 60 / 100 / 200ms, Saída 1: 0,001 / 0,01 / 0,1 / 1kWh por impulso, Saída 2: 1kWh por impulso
- 30 x Imax 10ms
- Tensão de funcionamento
- 320-480VAC(50Hz) | 320-480VAC(60Hz)

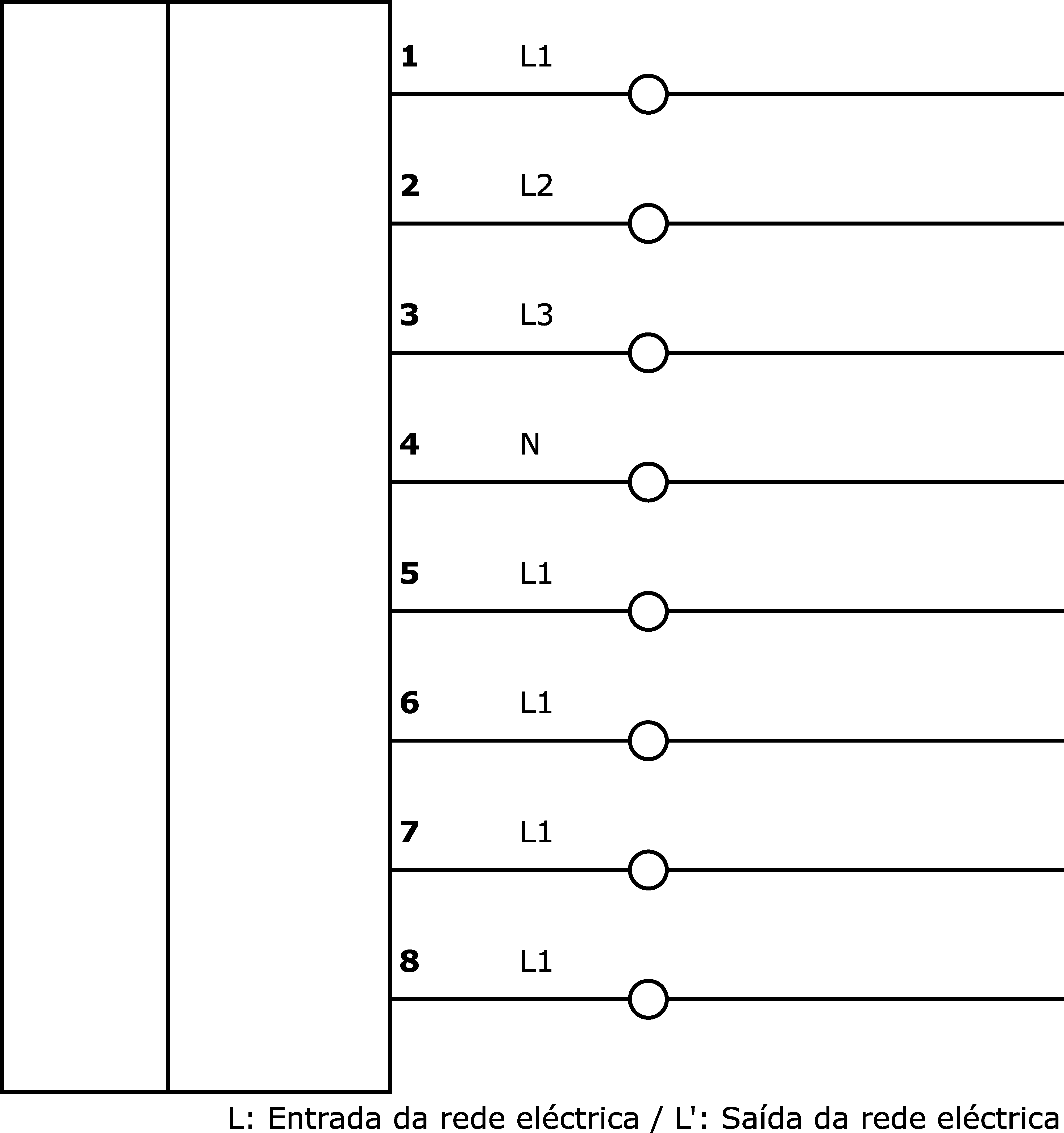

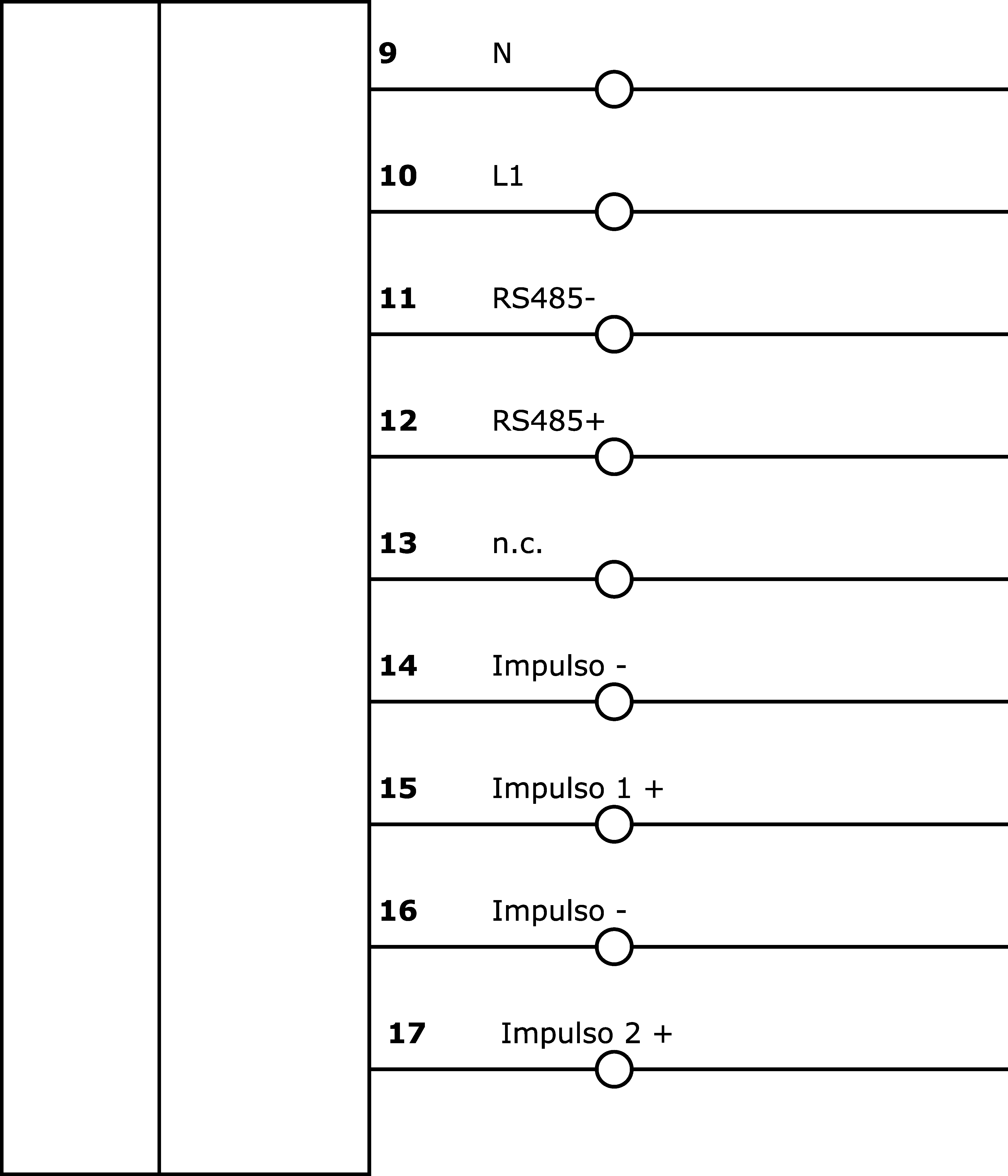

- Ligação eléctrica
- Ligação dos terminais
Propriedades mecânicas
- Largo
- 72mm
- Altura
- 66mm
- Comprimento
- 100mm
- Temperatura de armazenamento
- -40 - 75°C
- Tipo de montagem
- Calha da cartola
- Classe de protecção (IP)
- IP20
- Material do invólucro
- Plástico
- 4 - 25mm²
- 2,5Nm
- Dimensões
- 100x72x66mm
Fichas de dados
Software
Conformidade do produto
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 730 dispositivos especiais (diversos) |
| dimensões da embalagem | 80 x 77 x 115mm |
| Peso bruto | 385g |
| Pegada de CO2 | 0,65kg CO₂e |
| Número da pauta aduaneira | 90283019 |
| Número WEEE | 40951076 |
| 2,5Nm |
