Transductor de medición - Contador eléctrico
CS720001
A petición
Contador de energía activo, 100x72x66mm, 320-480V AC, trifásico, directo, 100A, 2x salidas de pulsos, comunicación RS485, MID, conexión por tornillo, IP20
Comparar
Transductor de medición - Contador eléctrico
La serie CS72 son contadores de energía modulares trifásicos para visualizar las distintas energías consumidas y generadas, así como la potencia y otros valores medidos directamente en la pantalla LCD retroiluminada. Pueden conectarse directamente hasta 100 A
y son adecuados para su uso en aplicaciones de subfacturación gracias a su certificación MID.
Datos eléctricos
- Cantidad de salidas
- 2
- Versión de la conexión eléctrica
- Conexión por borne
- Frecuencia de funcionamiento
- 45 - 65Hz
- Procedimiento de ajuste
- Parametrización
- Consumo de potencia
- 3VA
- Máx. corriente constante
- 100A
- Máx. corriente de conexión
- 0,04A
- Mín. corriente de carga
- 500mA
- Interfaz de comunicación admitida
- Modbus RTU, RS485
- Pantalla
- pantalla LCD, pantalla LED
- Precisión
- Categoría de sobretensión
- Resistencia a la sobretensión transitoria
- Ajustes de pulso
- Sobrecarga a corto plazo
- Tensión de servicio
- 320-480VAC(50Hz) | 320-480VAC(60Hz)

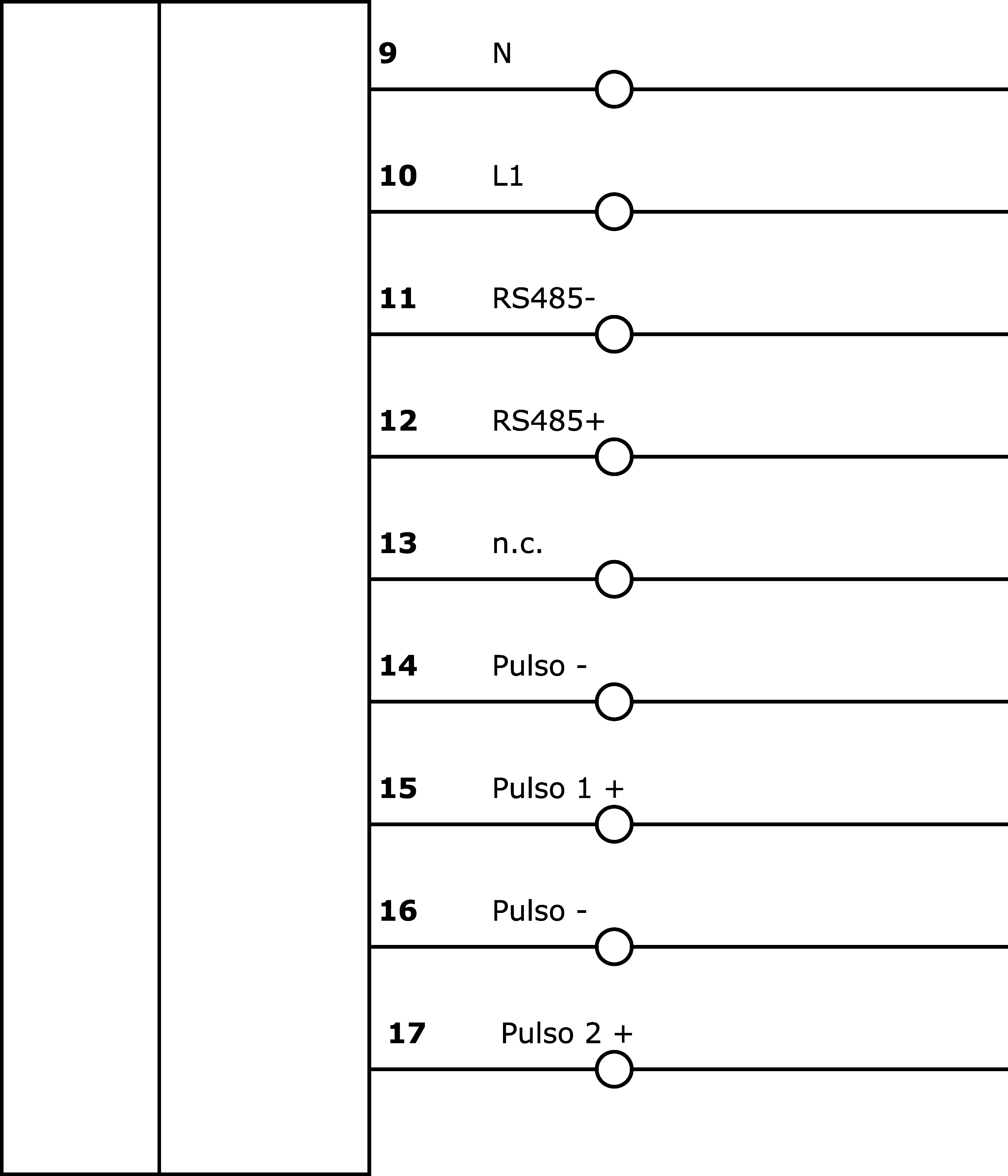

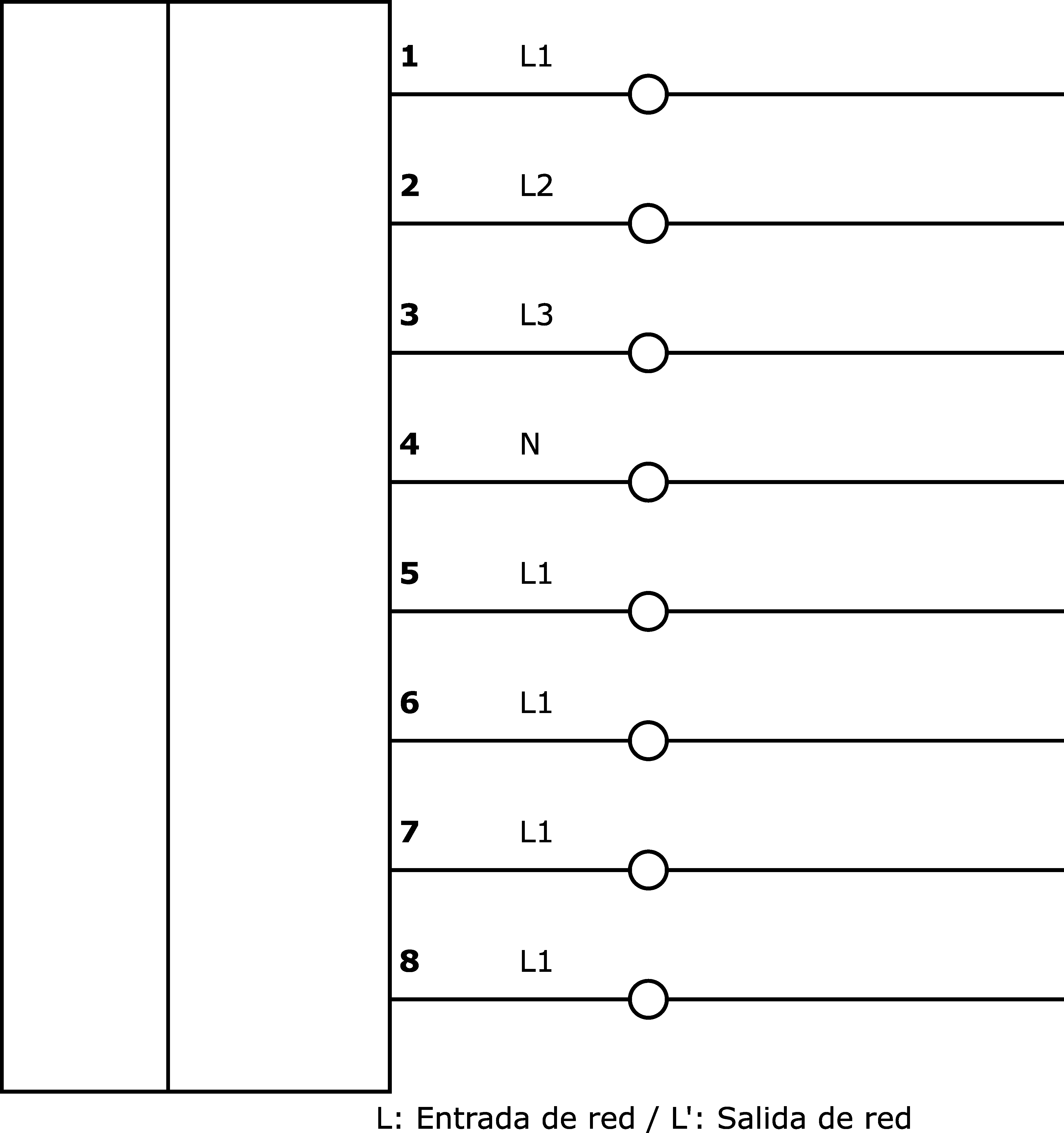

- Conexión eléctrica
- Conexión de terminales
Datos mecánicos
- Ancho
- 72mm
- Altura
- 66mm
- Longitud
- 100mm
- Temperatura de almacenamiento
- -40 - 75°C
- Tipo de montaje
- Raíl DIN
- Grado de protección (IP)
- IP20
- Material de la carcasa
- Plástico
- Sección del cable Bornes de medición
- 4 - 25mm²
- Par de apriete de los terminales de medición
- 2,5Nm
- dimensiones
- 100x72x66mm
Otros datos
- Humedad relativa (sin condensación)
- 0 - 95%
- Temperatura ambiente
- -40 - 70°C
- Nota importante
Hojas técnicas
Software
Conformidad de producto
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 730 Dispositivos especiales (diversos) |
| dimensiones de embalaje | 80 x 77 x 115mm |
| Peso bruto | 385g |
| 0,65kg CO₂e | |
| Código arancelario | 90283019 |
| WEEE número | 40951076 |
| Par de apriete de los terminales de medición | 2,5Nm |
