测量换能器 - 电表
CS72 系列是三相模块化电能表，可在背光 LCD 上直接显示消耗和产生的各种电能以及功率和其他测量值。可直接连接高达 100 A
并通过 MID 认证，适用于分项计费应用。
主要特点
- 相对湿度（无冷凝）
- 0 - 95%
- 环境温度
- -40 - 70°C
- 重要说明
- S0 和 COM 端子的导线截面为 0.5-1.5mm²。拧紧扭矩 0.2 Nm。, 可通过通信接口管理四种费率
机械特性
- 宽度
- 72mm
- 高度
- 66mm
- 长度
- 100mm
- 储存温度
- -40 - 75°C
- 安装方法
- 高帽轨道
- 保护程度（IP）
- IP20
- 外壳材料
- 塑胶
- 抗瞬态过电压能力
- 4 - 25mm²
- 过电压类别
- 2.5Nm
- 尺寸
- 100x72x66 毫米
电气性能
- 输出的数量
- 2
- 电气连接的类型
- 夹持式终端连接
- 工作频率
- 45 - 65Hz
- 设置程序
- 参数化
- 消耗功率
- 3VA
- 最大连续电流
- 100A
- 最大开关电流
- 0.04A
- 最小电流负荷
- 500mA
- 支持的通信接口
- Modbus RTU, 卫星导航系统(RS485)
- 测量范围电流
- 0.5 - 100A
- 显示
- 液晶显示器, LED显示屏
- 精度
- 电流测量：1, 功率因数：1
- 电压
- 脉冲输出 5-27VDC 时为 27mA
- 载流能力
- 300V CAT III-UC1，符合 IEC 61010-1 标准
- 介电强度
- 4kV 1 分钟，6kV 1.2µs
- 设置范围
- 脉冲长度 60 / 100 / 200ms, 输出 1：每个脉冲 0.001 / 0.01 / 0.1 / 1kWh, 输出 2：每个脉冲 1kWh
- 校准点
- 脉冲持续时间 50 ± 2ms 开 30 ± 2ms 关
- 工作电压
- 320-480VAC(50Hz) | 320-480VAC(60Hz)

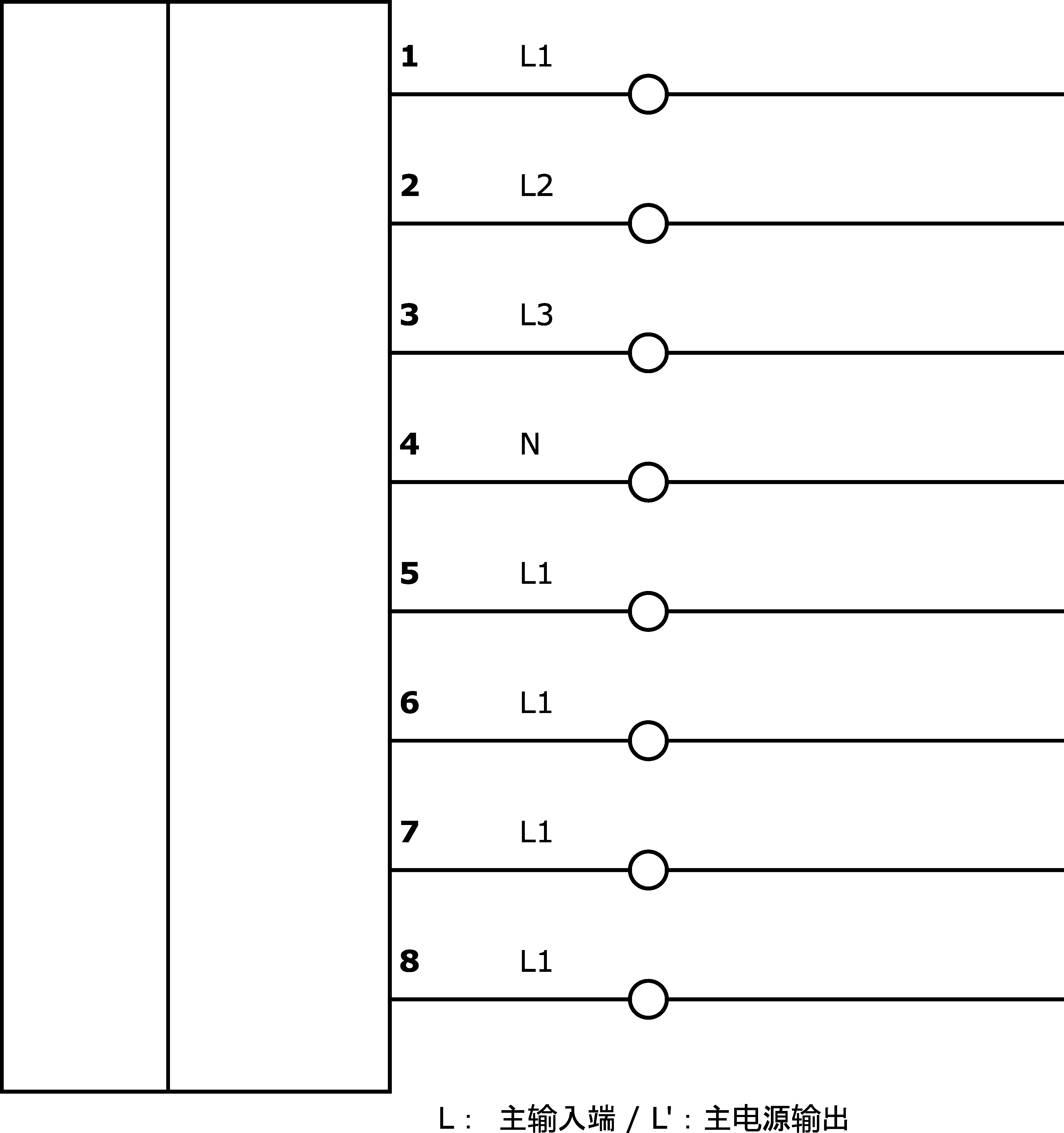

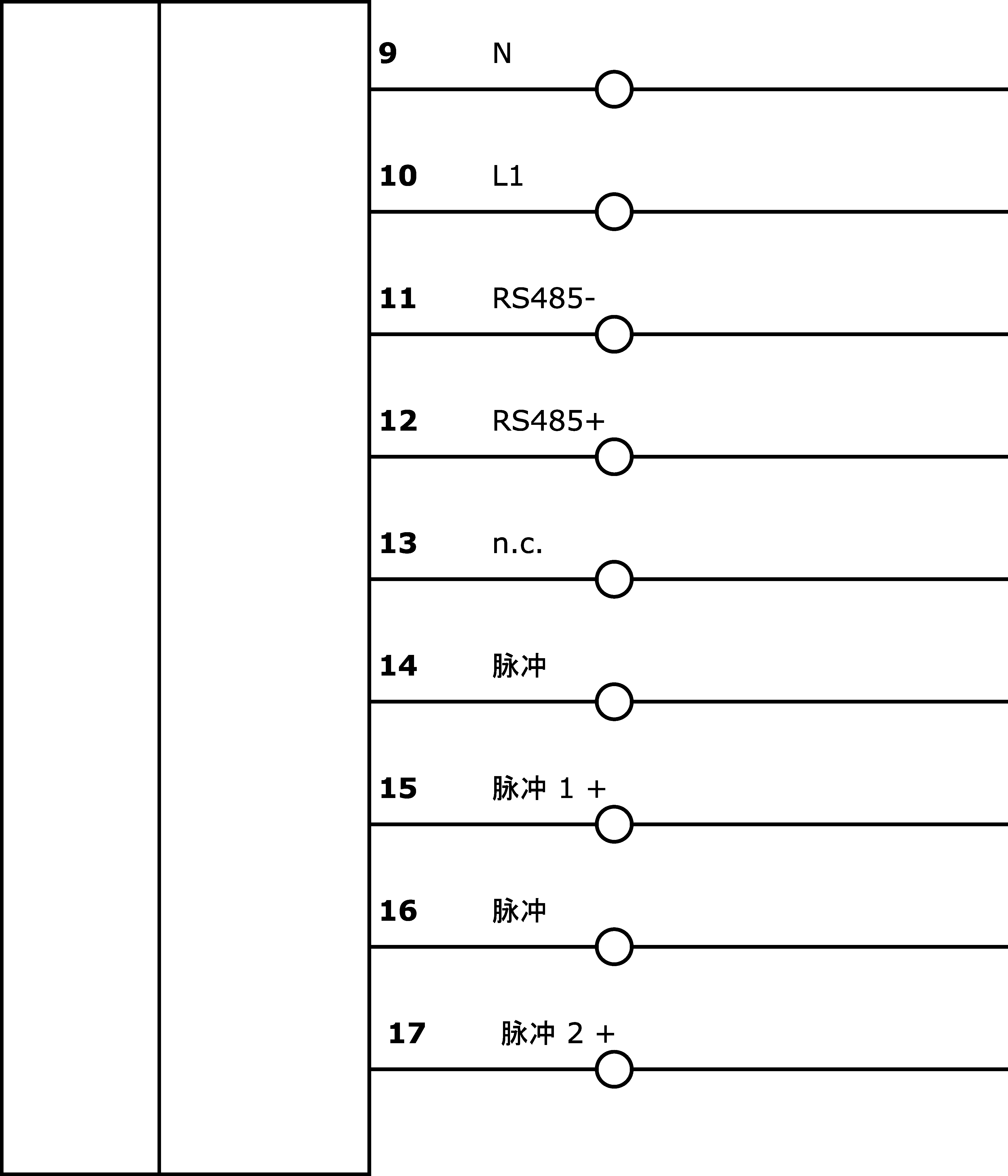

- 电气连接
- 终端连接
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 730个特殊装置（不同的）。 |
| 包装尺寸 | 80 x 77 x 115mm |
| 总重量 | 385g |
| 二氧化碳足迹 | 0,65kg CO₂e |
| 海关税号 | 90283019 |
| WEEE编号 | 40951076 |
| 过电压类别 | 2.5Nm |
