Sensores indutivos - Distância de comutação normal
IB060100
| montante | preço | desconto |
|---|---|---|
| 1 | 48,20 € | – |
| 5 | 46,75 € | 3% / 1,45 € |
| 10 | 45,79 € | 5% / 2,41 € |
| 20 | 44,34 € | 8% / 3,86 € |
| 50 | 42,42 € | 12% / 5,78 € |
Escassa

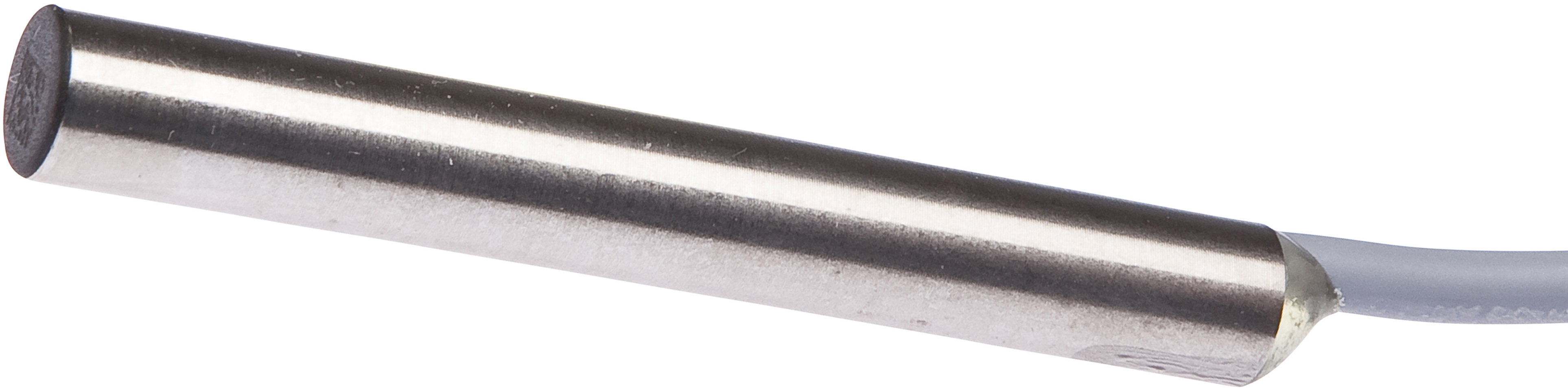

sensor indutivo, Ø6,5mm 50long, Flush, Sn: 1.5, 10-30V DC, PNP NO, Cabo 2m PVC, IP67, Aço inoxidável 1.4305
Comparar
Sensores indutivos - Distância de comutação normal
O sensor indutivo IB060100 é um produto de alta qualidade que pode detetar metais condutores a curtas distâncias. A sua insensibilidade a outros materiais torna-o ideal para utilização em condições ambientais sujas e adversas.
Este sensor está em conformidade com a norma EN 60947-5-2 e é adequado para aplicações padrão. A distância de comutação é definida na fábrica através de uma placa de medição normalizada, sendo que o comprimento do bordo da placa de medição normalizada corresponde ao diâmetro da superfície do sensor.
De acordo com a norma, o sensor IB060100 de montagem embutida atinge uma distância de comutação de 1,5 mm. A caixa cilíndrica do sensor é feita de aço inoxidável 1.4305, na qual é cortada uma rosca. A ligação eléctrica é feita através de um cabo de ligação de 3 núcleos com 2 m de comprimento.
Em geral, o sensor IB060100 oferece uma deteção fiável e precisa de materiais condutores em ambientes exigentes.
Outras propriedades
- Temperatura ambiente
- -25 - 70°C
Propriedades eléctricas
- Execução da função de comutação
- Contacto normalmente aberto (NA)
- Concepção da ligação eléctrica
- Cabo
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 200mA
- Histerese relativa
- 15%
- Factor de correcção (alumínio)
- 0,3
- Factor de correcção (Cu)
- 0,2
- Factor de correcção (Ms)
- 0,4
- Factor de correcção (St37)
- 1
- Factor de correcção (VA)
- 0,7
- Corrente em vazio
- 15mA
- Repetibilidade relativa
- 10%
- Distância de comutação
- 1,5mm
- Frequência de comutação
- 1.000Hz
- Queda de tensão
- 2V
- Ecrã
- Ecrã LED
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
- Tensão de funcionamento
- Ligação eléctrica
Propriedades mecânicas
- Diâmetro do cabo
- 3,5mm
- Número do fio
- 3
- Alinhamento da entrada do cabo
- axial
- Tipo
- Cilindro liso
- Comprimento do cabo
- 2m
- Alimentação do cabo
- axial
- Comprimento
- 50mm
- Condições de instalação mecânica do sensor
- descarga
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PBT)
- Material do invólucro
- Aço inoxidável 1.4305
- Material da bainha do cabo
- Plástico (PVC)
- Diâmetro
- 6,5mm

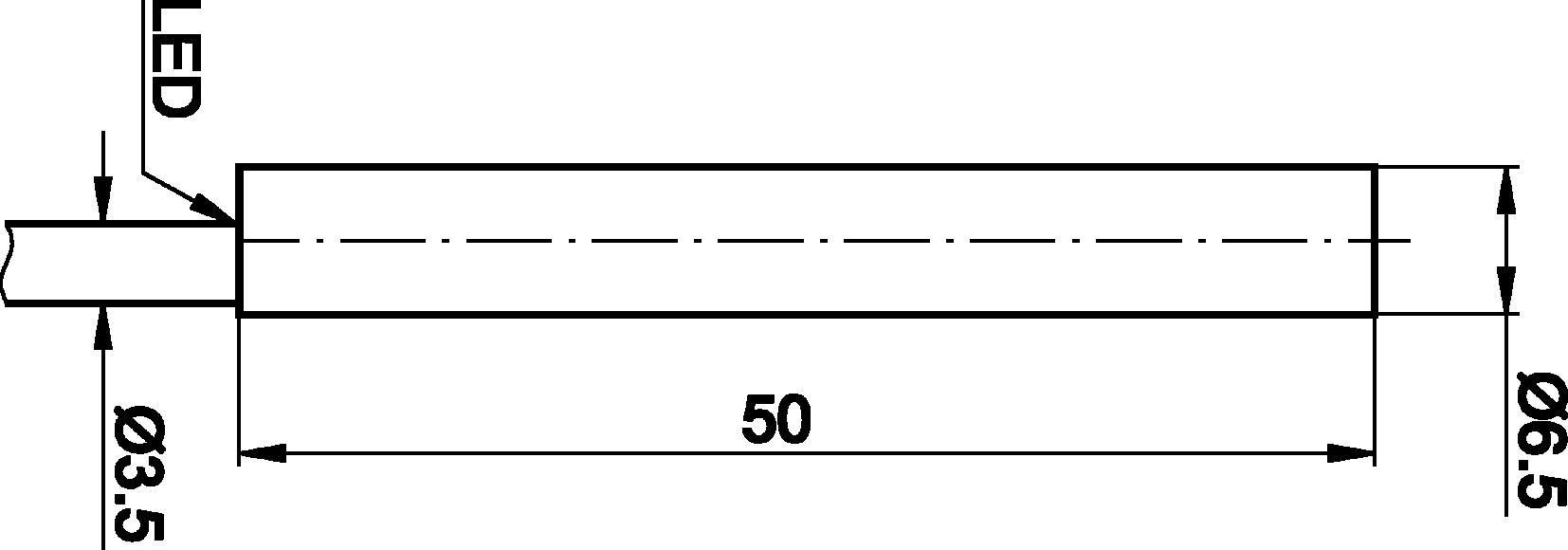

- Dimensões
Pode encontrar acessórios para IB060100
nestes grupos de produtos:
êmbolos mecânicos
Adaptador de êmbolo para sensores IB06
A pedido
Ferramenta
Testador de sensores
Montagem
Correcção da concepção do material 6.5round
Disponível
A pedido
Outros sensores
Fonte de alimentação 24V DC / 100mA amplificador de comutação
Fonte de alimentação 24V DC / 2 - 10A
Tecnologia de ligação
Bainha
Calha superior do módulo lógico
Conectores de cabo M12 de 4 pinos acopláveis no terreno
Conectores de cabo M8 de 3 pinos acopláveis em campo
Conectores de cabo M8 de 4 pinos acopláveis em campo
Inversores - terminal
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 3.6 MB
-
pdfFicha de dados individuaisPDF-ficheiro, 1,009 KB
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 475 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 482 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 255 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Ligações
Folheto do produto
Livro branco
Aplicações
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Conformidade com OzDS | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 200 sensores indutivos |
| dimensões da embalagem | 100 x 17 x 120mm |
| Peso bruto | 40g |
| Pegada de CO2 | 0,21kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
