Sensores indutivos - Distância de comutação normal
IB120104
| montante | preço | desconto |
|---|---|---|
| 1 | 45,80 € | – |
| 5 | 44,43 € | 3% / 1,37 € |
| 10 | 43,51 € | 5% / 2,29 € |
| 20 | 42,14 € | 8% / 3,66 € |
| 50 | 40,30 € | 12% / 5,50 € |
A pedido

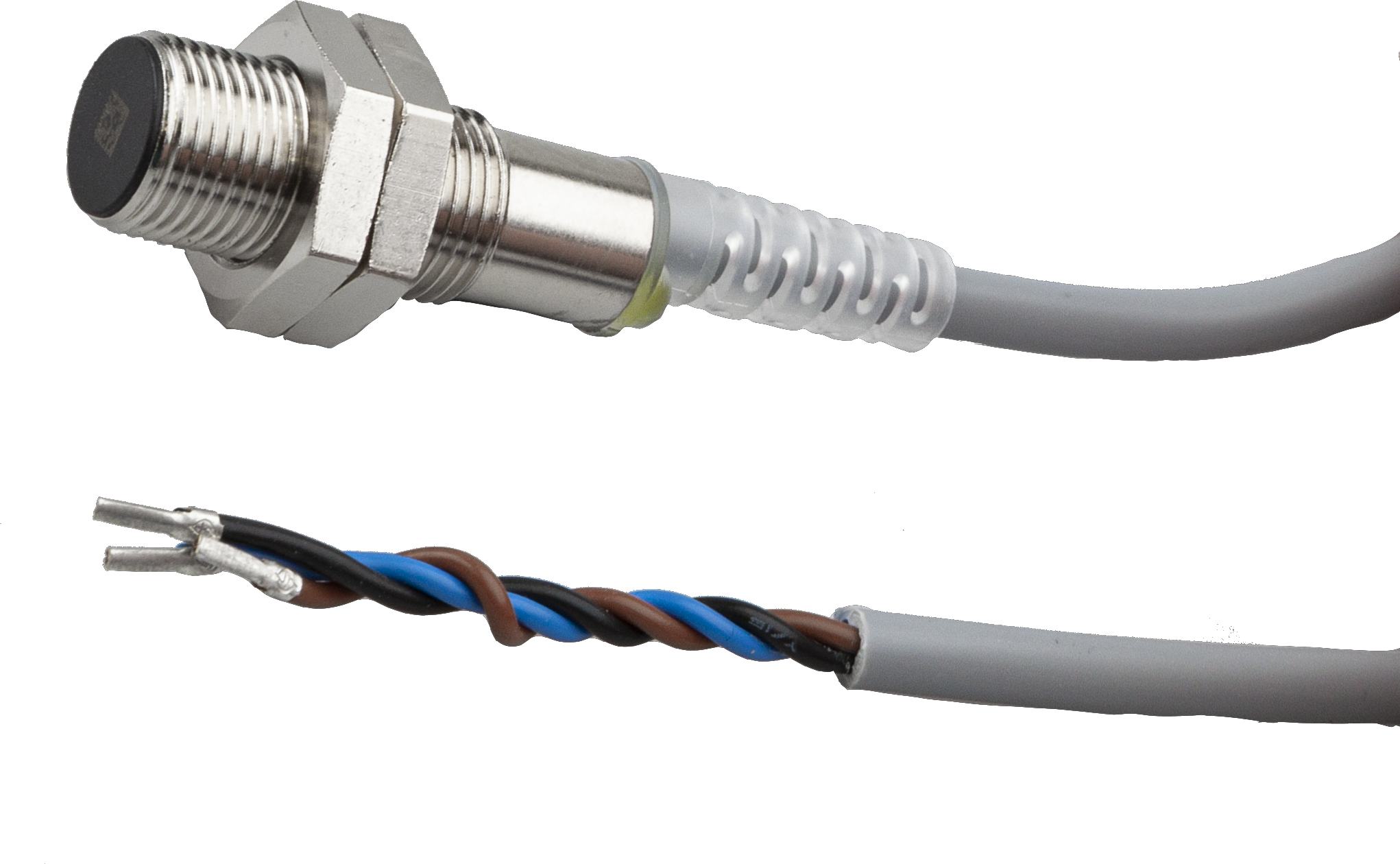

sensor indutivo, M12x1 36long, embutido, Sn: 3, 10-30V DC, PNP NO, Cabo 2m PVC, IP67, Latão Niquelado
incluindo Mãe
Comparar
Sensores indutivos - Distância de comutação normal
O sensor indutivo IB120104 foi especialmente concebido para detetar metais condutores a curtas distâncias sem ser influenciado por outros materiais. Isto torna-o particularmente adequado para utilização em áreas sujas e condições ambientais adversas.
Fabricado de acordo com a norma EN 60947-5-2, este sensor é adequado para todas as aplicações padrão. A distância de comutação é definida na fábrica através de uma placa de medição normalizada, cujo comprimento do bordo corresponde ao diâmetro da superfície do sensor.
O sensor IB120104, de montagem embutida, atinge uma distância de comutação de 3 mm, de acordo com a norma. A sua caixa é feita de latão e tem uma rosca M12x1mm. A ligação eléctrica é feita através de um cabo de ligação de 3 núcleos com 2 m de comprimento.
Outras propriedades
- Temperatura ambiente
- -25 - 70°C
- Meio de referência / objecto
- Placa de medição standard FE360 12x12x1mm
Propriedades eléctricas
- Execução da função de comutação
- Contacto normalmente aberto (NA)
- Concepção da ligação eléctrica
- Cabo
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 200mA
- Histerese relativa
- 15%
- Factor de correcção (alumínio)
- 0,3
- Factor de correcção (Cu)
- 0,2
- Factor de correcção (Ms)
- 0,4
- Factor de correcção (St37)
- 1
- Factor de correcção (VA)
- 0,7
- Corrente em vazio
- 15mA
- Repetibilidade relativa
- 10%
- Distância de comutação
- 3mm
- Frequência de comutação
- 800Hz
- Queda de tensão
- 2V
- Ecrã
- Ecrã LED
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
- Tensão de funcionamento
- Ligação eléctrica
Propriedades mecânicas
- Diâmetro do cabo
- 5mm
- Número do fio
- 3
- Alinhamento da entrada do cabo
- axial
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 25mm
- Passo de linha
- 1mm
- Comprimento do cabo
- 2m
- Alimentação do cabo
- axial
- Comprimento
- 36mm
- Condições de instalação mecânica do sensor
- descarga
- Superfície
- niquelado
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PBT)
- Material do invólucro
- Latão
- Material da bainha do cabo
- Plástico (PVC)
- Dimensão da rosca
- M12

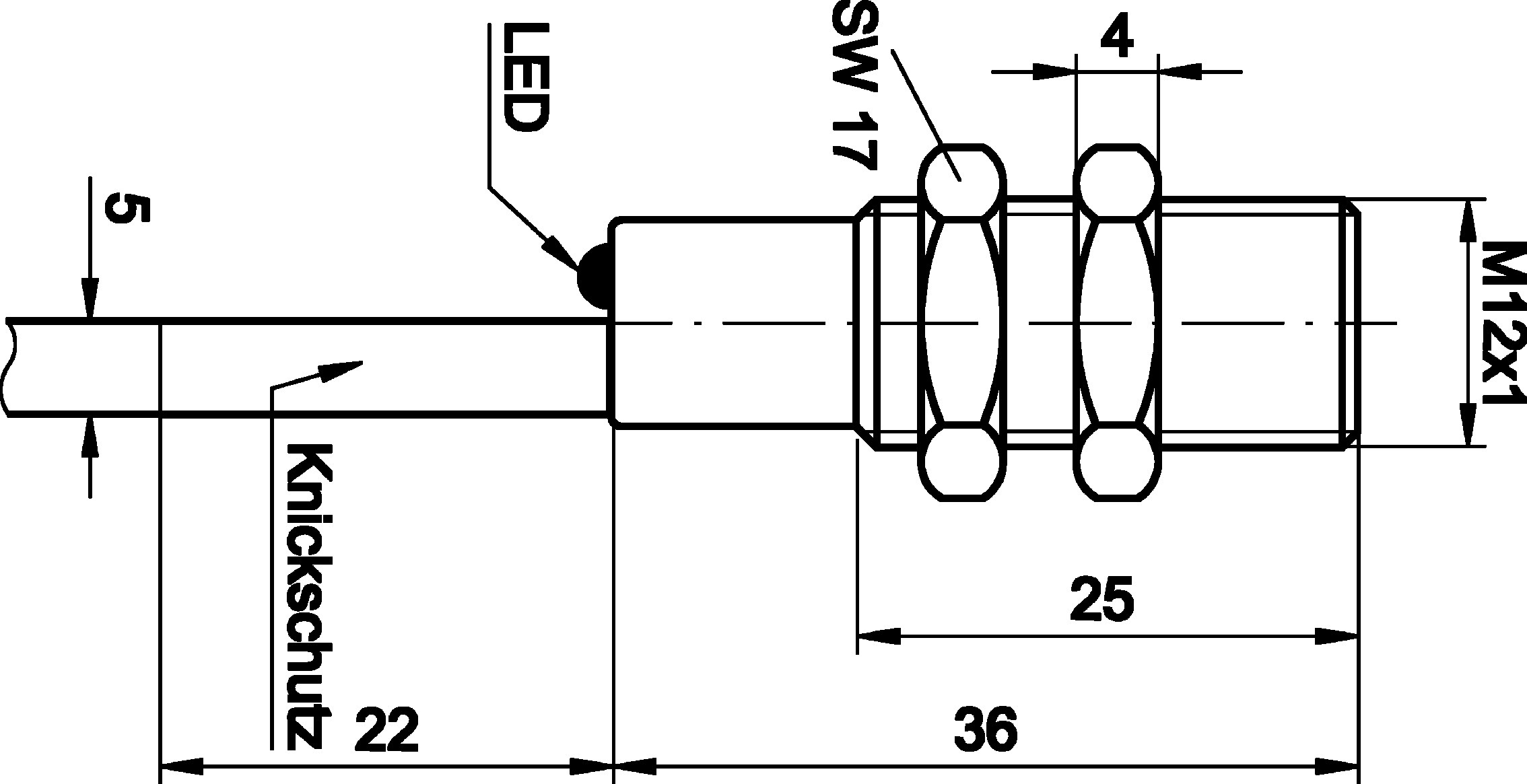

- Dimensões
Pode encontrar acessórios para IB120104
nestes grupos de produtos:
êmbolos mecânicos
Adaptador de êmbolo para sensores IB12
Ferramenta
Testador de sensores
Montagem
Desenho do material de fixação M12
Disponível
Sistema de montagem para AY000115
Disponível
Sistema de montagem, cilíndrico, M12
Suporte de pinça para IB12
Outros sensores
Fonte de alimentação 24V DC / 100mA amplificador de comutação
Fonte de alimentação 24V DC / 2 - 10A
Tampa de protecção, teflon M12
Tecnologia de ligação
Bainha
Calha superior do módulo lógico
Conectores de cabo M12 de 4 pinos acopláveis no terreno
Conectores de cabo M8 de 3 pinos acopláveis em campo
Inversores - terminal
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 3.6 MB
-
pdfFicha de dados individuaisPDF-ficheiro, 1.1 MB
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 475 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 483 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 255 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Ligações
Folheto do produto
Livro branco
Aplicações
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Conformidade com OzDS | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 200 sensores indutivos |
| dimensões da embalagem | 150 x 25 x 200mm |
| Peso bruto | 86g |
| Pegada de CO2 | 0,29kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
