Sensores indutivos - Sensores de anel
IY350325
| montante | preço | desconto |
|---|---|---|
| 1 | 241,50 € | – |
| 5 | 234,26 € | 3% / 7,25 € |
| 10 | 229,43 € | 5% / 12,08 € |
| 20 | 222,18 € | 8% / 19,32 € |
| 50 | 212,52 € | 12% / 28,98 € |
Escassa
sensor indutivo, 20x96x60mm, anel 35.2, 10-35V DC, PNP NC/NO, conector M12 de 3 pinos, IP67, poliamida, dinâmico
Comparar
Sensores indutivos - Sensores de anel
Os sensores de proximidade indutivos são sensores sem contacto. Detectam todos os metais condutores, independentemente de se moverem ou não. A gama de detecção alcançável dos dispositivos depende do material do objecto e das suas dimensões. Os sensores resistentes à vibração podem ser abordados lateralmente ou frontalmente. Os sensores de proximidade indutivos são utilizados para a detecção de presença (por exemplo, transportadores de mercadorias), posicionamento (por exemplo, amortecedores), contagem (por exemplo, porcas/parafusos), detecção de velocidade (por exemplo, para rodas dentadas), em sistemas de transporte (por exemplo, alimentação de mangueiras) ou medições de distância (por exemplo, verificação de prensagem) de objectos metálicos.
Outras propriedades
- Temperatura ambiente
- -25 - 70°C
- Meio de referência / objecto
- Esfera de aço
- Tecnologia de alimentação
- Sim
Propriedades eléctricas
- Tempo de resposta
- 0,1ms
- Execução da função de comutação
- Normalmente fechado/ normalmente aberto
- Concepção da ligação eléctrica
- Conector M12
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 200mA
- Procedimento de definição
- Potenciómetro
- Alongamento do pulso
- 0,1 - 150ms
- Corrente em vazio
- 20mA
- Máx. Velocidade da peça
- 35m/s
- Número de postes
- 3
- Comportamento de comutação da saída
- dinâmico
- Queda de tensão
- 2V
- Protecção contra polaridade inversa
- Sim
- Tempo de Outono
- 0,1ms
- Tensão de funcionamento (DC)
- 10 - 35V
- Funções de saída
- Ponto de comutação
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Tipo
- Em forma de anel
- Largo
- 60mm
- Altura
- 20mm
- Alimentação do cabo
- axial
- Comprimento
- 96mm
- Condições de instalação mecânica do sensor
- não nivelado
- Diâmetro do anel
- 35,2mm
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (POM)
- Material do invólucro
- Poliamida PA
Propriedades ópticas
- Resolução dinâmica
- 2mm
- Tamanho mínimo do objecto
- 2mm
Pode encontrar acessórios para IY350325
nestes grupos de produtos:
Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Fonte de alimentação 24V DC / 2 - 10A
Adaptador de tomada M12 de 3 pinos / conector M8 de 3 pinos
Tomadas de cabo M12 de 3 fios
Tomadas de cabo M12 de 5 pinos, acopláveis no local
Fichas de dados
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 84 KB
-
dwg2DDWG-ficheiro, 95 KB
-
stp3DSTP-ficheiro, 48 KB
-

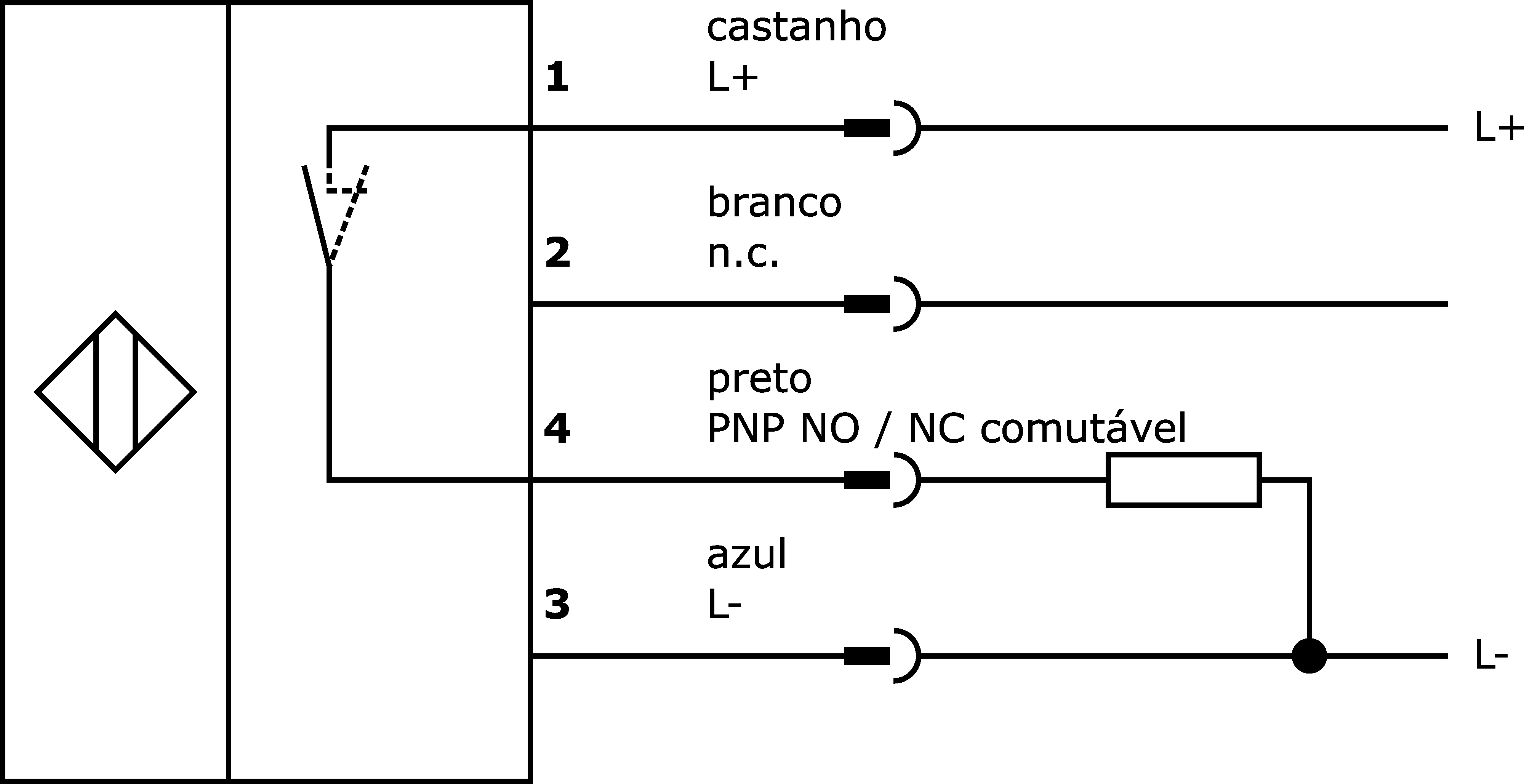

pngEsquema de ligação InternetPNG-ficheiro, 12 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 325 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 481 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 253 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 76 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 57 KB
Diversos
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 211 sensores indutivos (anel/mangueira) |
| dimensões da embalagem | 77 x 25 x 123mm |
| Peso bruto | 130g |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
