Capteurs inductifs - Capteurs annulaires
IY350325
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 241,50 € | – |
| 5 | 234,26 € | 3% / 7,25 € |
| 10 | 229,43 € | 5% / 12,08 € |
| 20 | 222,18 € | 8% / 19,32 € |
| 50 | 212,52 € | 12% / 28,98 € |
Stock à peine suffisant

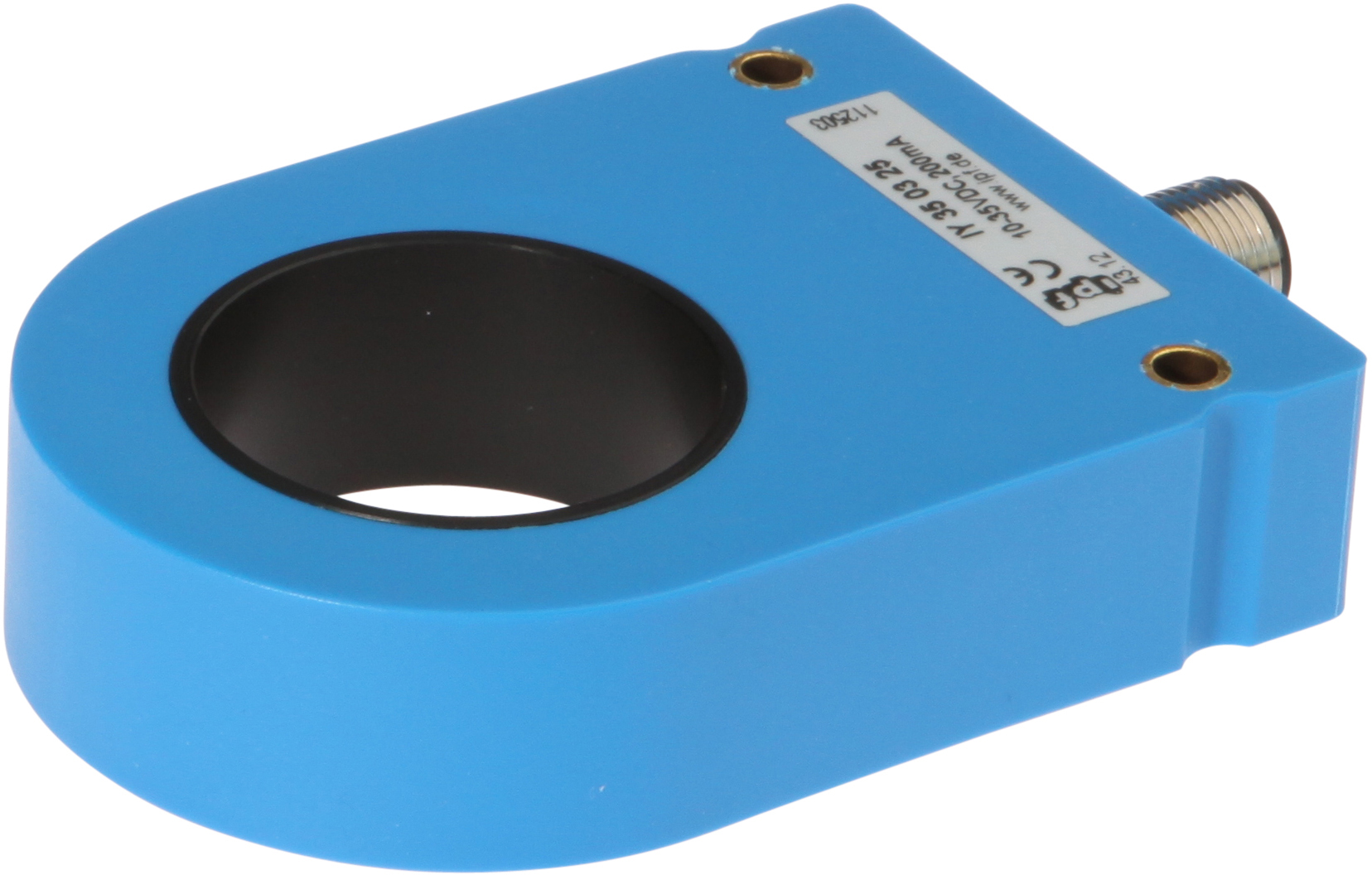

Détecteur inductif, 20x96x60mm, anneau 35,2, 10-35V DC, PNP NC/NO, connecteur M12 à 3 pôles, IP67, polyamide, dynamique
Comparer
Capteurs inductifs - Capteurs annulaires
Les détecteurs de proximité inductifs sont des capteurs qui fonctionnent sans contact. Ils détectent tous les métaux conducteurs, qu'ils soient en mouvement ou non. La distance de détection que les appareils peuvent atteindre dépend du matériau de l'objet et de ses dimensions. Les capteurs insensibles aux vibrations peuvent être approchés latéralement ou frontalement. Les détecteurs de proximité inductifs sont utilisés pour détecter la présence (p. ex. supports de marchandises), le positionnement (p. ex. trappes de four), le comptage (p. ex. écrous / vis), la détection de la vitesse de rotation (p. ex. sur des roues dentées), sur des systèmes de convoyage (p. ex. alimentations en tuyaux) ou des mesures de distance (p. ex. contrôle d'emmanchement) d'objets métalliques.
Autres caractéristiques
- Température ambiante
- -25 - 70°C
- Milieu de référence / objet
- Boule en acier
- Technique d'alimentation
- Oui
Caractéristiques électriques
- Temps de réponse
- 0,1ms
- Exécution de la fonction de commutation
- Contact à ouverture/fermeture
- Exécution du raccordement électrique
- Connecteur M12
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 200mA
- Procédure de réglage
- Potentiomètre
- Prolongation de l'impulsion
- 0,1 - 150ms
- Courant à vide
- 20mA
- Vitesse max. Vitesse des pièces
- 35m/s
- Nombre de pôles
- 3
- Comportement de commutation de la sortie
- dynamique
- Chute de tension
- 2V
- Protégé contre l'inversion de polarité
- Oui
- Temps de chute
- 0,1ms
- Tension de fonctionnement (DC)
- 10 - 35V
- Fonctions de sortie
- Point de commutation
- Annonce
- Indicateur LED
Propriétés mécaniques
- Forme de construction
- En forme d'anneau
- Largeur
- 60mm
- Hauteur
- 20mm
- Entrée de câble
- axiale
- Longueur
- 96mm
- Condition de montage mécanique pour le capteur
- non affleurant
- Diamètre de l'anneau
- 35,2mm
- Indice de protection (IP)
- IP67
- Matériau de la surface active du capteur
- Plastique (POM)
- Matériau du boîtier
- Polyamide PA
Propriétés optiques
- Résolution dynamique
- 2mm
- Taille min. de l'objet
- 2mm
Trouvez des accessoires pour IY350325
dans ces groupes de produits :
Adaptateur prise M12 4 pôles / connecteur M8 4 pôles
Prises de câble M12 à 4 pôles à confectionner
Alimentation électrique 24V DC / 2 - 10A
Adaptateur prise M12 3 pôles / connecteur M8 3 pôles
Prises de câble M12 3 fils
Prises de câble M12 à 5 pôles à confectionner
Fiches techniques
Dessins
-

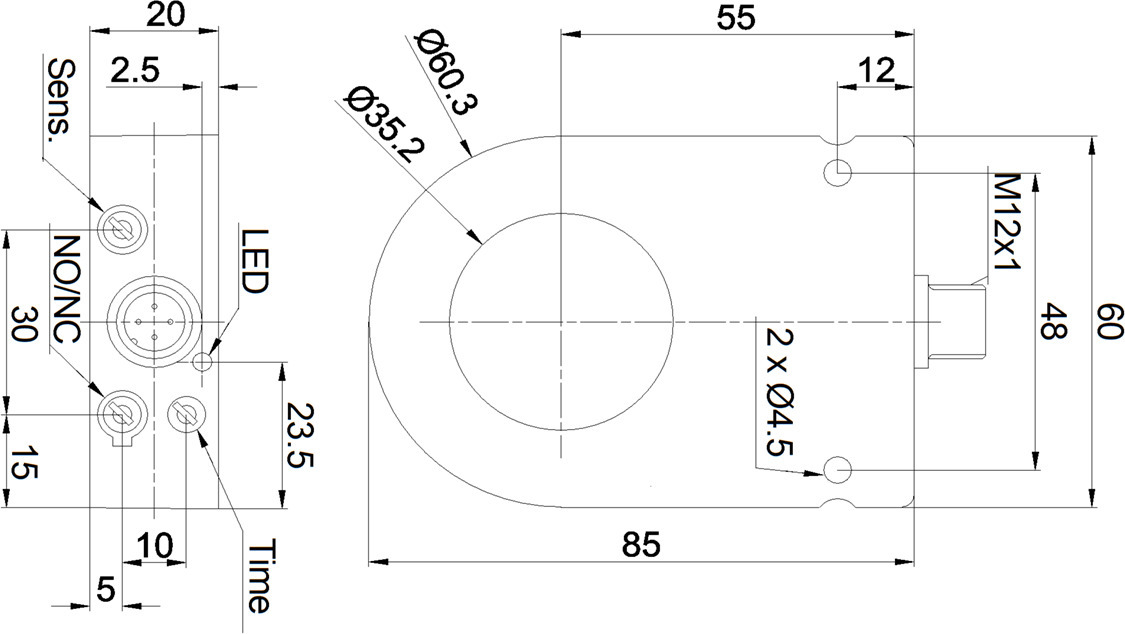

jpgDessin techniqueJPG-Fichier, 84 KB
-
dwg2DDWG-Fichier, 95 KB
-
stp3DSTP-Fichier, 48 KB
-

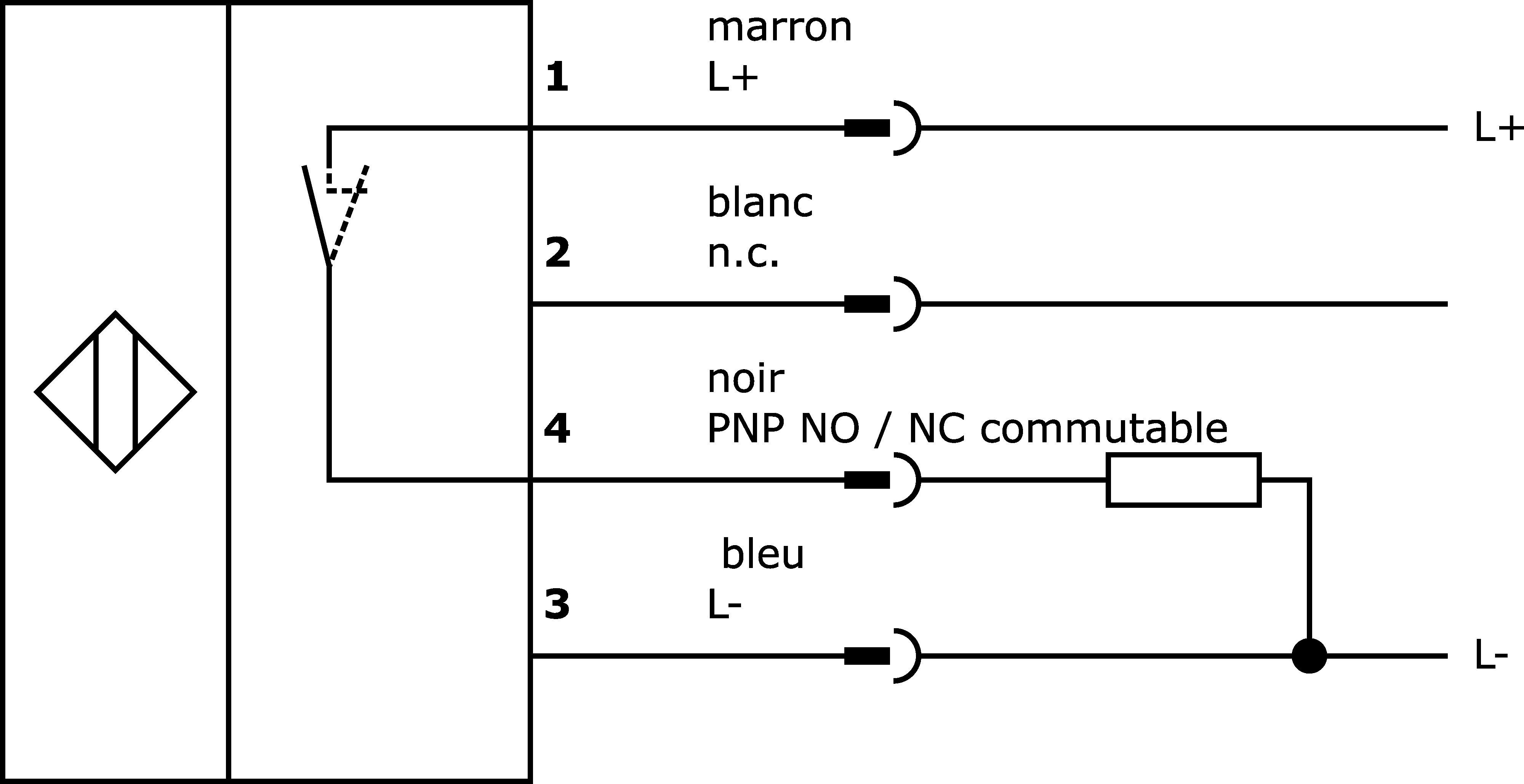

pngSchéma de connexion InternetPNG-Fichier, 12 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 325 KB
-
pdfConformité des matériauxPDF-Fichier, 481 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
| Classification | Classe |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Conforme au POP | Oui |
| Conforme à la TSCA | Oui |
| Groupe de produits IPF | 211 Capteurs inductifs (anneau/tube) |
| Dimensions de l'emballage | 77 x 25 x 123mm |
| Poids brut | 130g |
| Numéro de tarif douanier | 85365019 |
| Numéro WEEE | 40951076 |
