OC539G21
A pedido

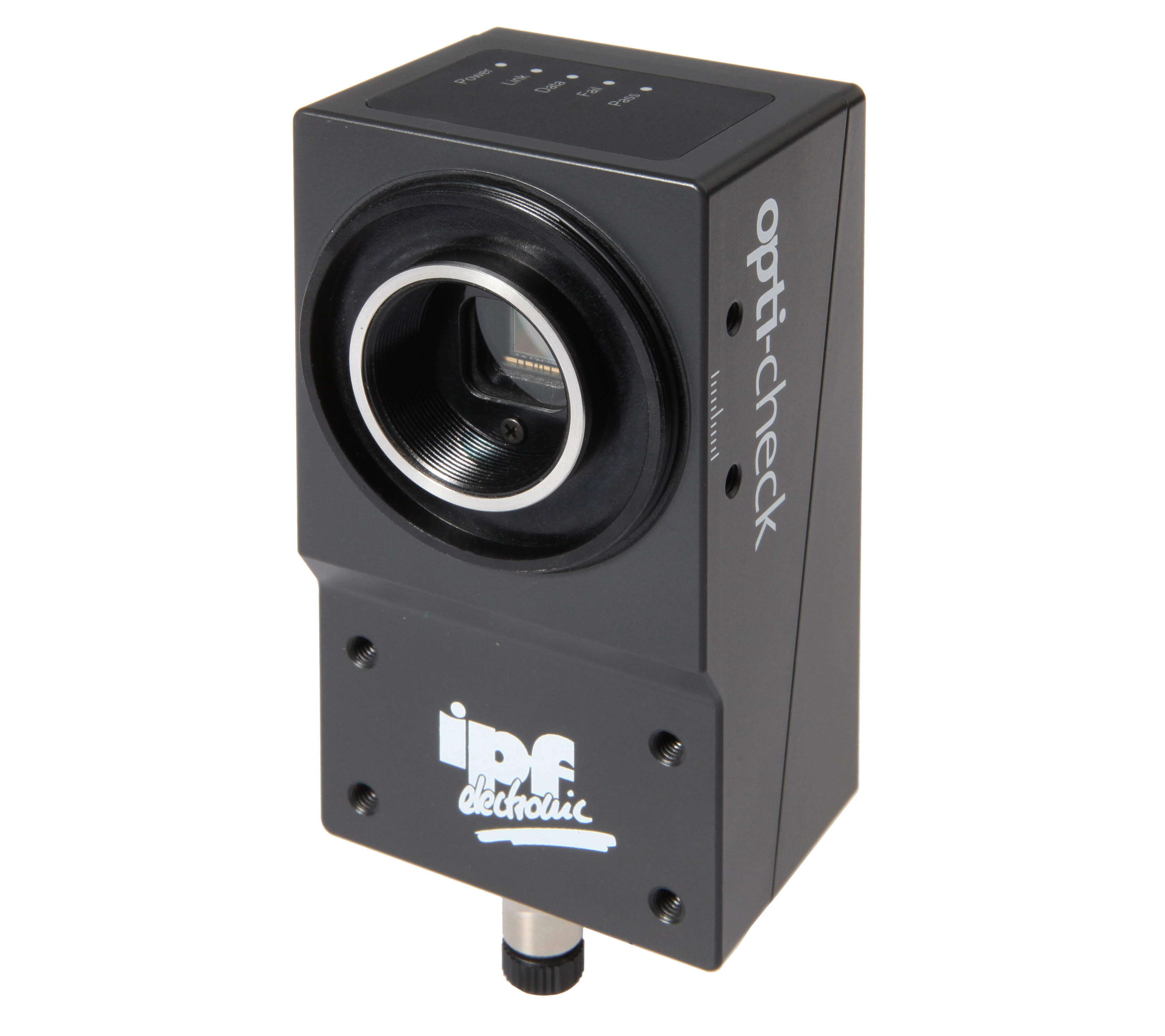

Sensor ótico, câmara, preto/branco, 113x50x53mm, 54fps, CCD(1/3"), 1280x960, distância focal variável, 5x PNP programável/configurável, ficha M12 de 12 pinos, IP67, alumínio revestido a pó+PMMA, montagem em C, controlador flash integrado, com Profinet
Comparar
Sistemas de câmaras - Monitorização do processo
Os sensores de câmara são utilizados para verificar simultaneamente várias propriedades dos objectos (por exemplo, integridade, precisão dimensional, posição, danos, rotulagem). Isto ocorre independentemente da posição do componente, virtualmente em tempo real. Os sensores de câmara são sistemas de processamento de imagem que combinam sensor de imagem e computador de processamento de imagem com software de processamento de imagem numa caixa metálica. Dependendo da versão, a objectiva e a unidade de iluminação também estão integradas na caixa ou têm de ser montadas adicionalmente. Os sensores da câmara são ajustados através de um programa de software intuitivo. No aparelho, podem ser guardados programas de verificação específicos para cada objecto, que contêm as respectivas verificações de características. Estes programas podem ser activados em função do objecto a inspeccionar. O design robusto da caixa permite a utilização em condições ambientais adversas.
Outras propriedades
- Humidade relativa (sem condensação)
- 0 - 90%
- Temperatura ambiente
- 5 - 55°C
- Para identificação
- Ler código QR, Ler texto (OCR), Ler código de barras
Propriedades eléctricas
- Número de saídas digitais
- 5
- Número de entradas digitais
- 5
- Número de saídas de comutação
- 5
- Execução da função de comutação
- programável/configurável
- Concepção da ligação eléctrica
- Conector M12
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 100mA
- Controlador de flash
- Integrado para iluminação externa
- Propriedade do sistema de imagem
- Procedimento de definição
- Software de aplicação
- Erro na memória de imagens
- 8
- Corrente em vazio
- 208mA
- Consumo de energia
- 5VA
- Tempo de medição alta velocidade
- 54fps
- Número de postes
- 12

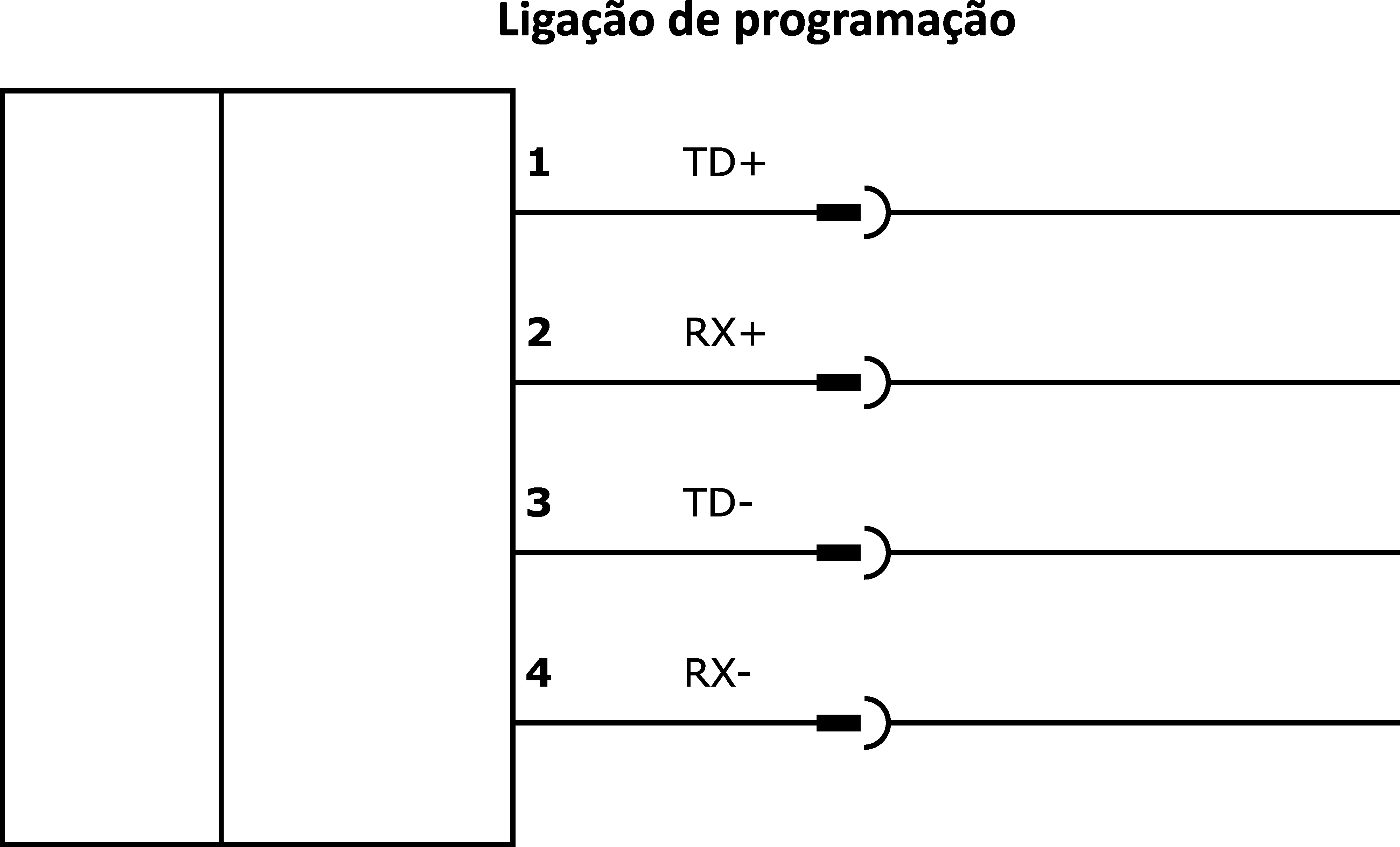

- Tipo de contacto de ficha, interface de comunicação
- Feminino
- Concepção da ligação da ficha, interface de comunicação
- Conector M12
- Número de pólos da ligação de interface
- 4
- Interface de comunicação suportada
- Ethernet, Profinet
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
- Tensão de funcionamento
- Ligação eléctrica
Propriedades mecânicas
- Largo
- 53mm
- Altura
- 113mm
- Comprimento
- 50mm
- Superfície
- revestido a pó
- Ligação da lente
- Montagem em C (1-32 UN 2A)
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PMMA)
- Material do invólucro
- Alumínio
- Resistência ambiental
- Resistente a vibrações de acordo com a norma IEC 60068-2-6 / IEC 60068-2-64, Resistente a choques de acordo com a norma EN 60068-2-27

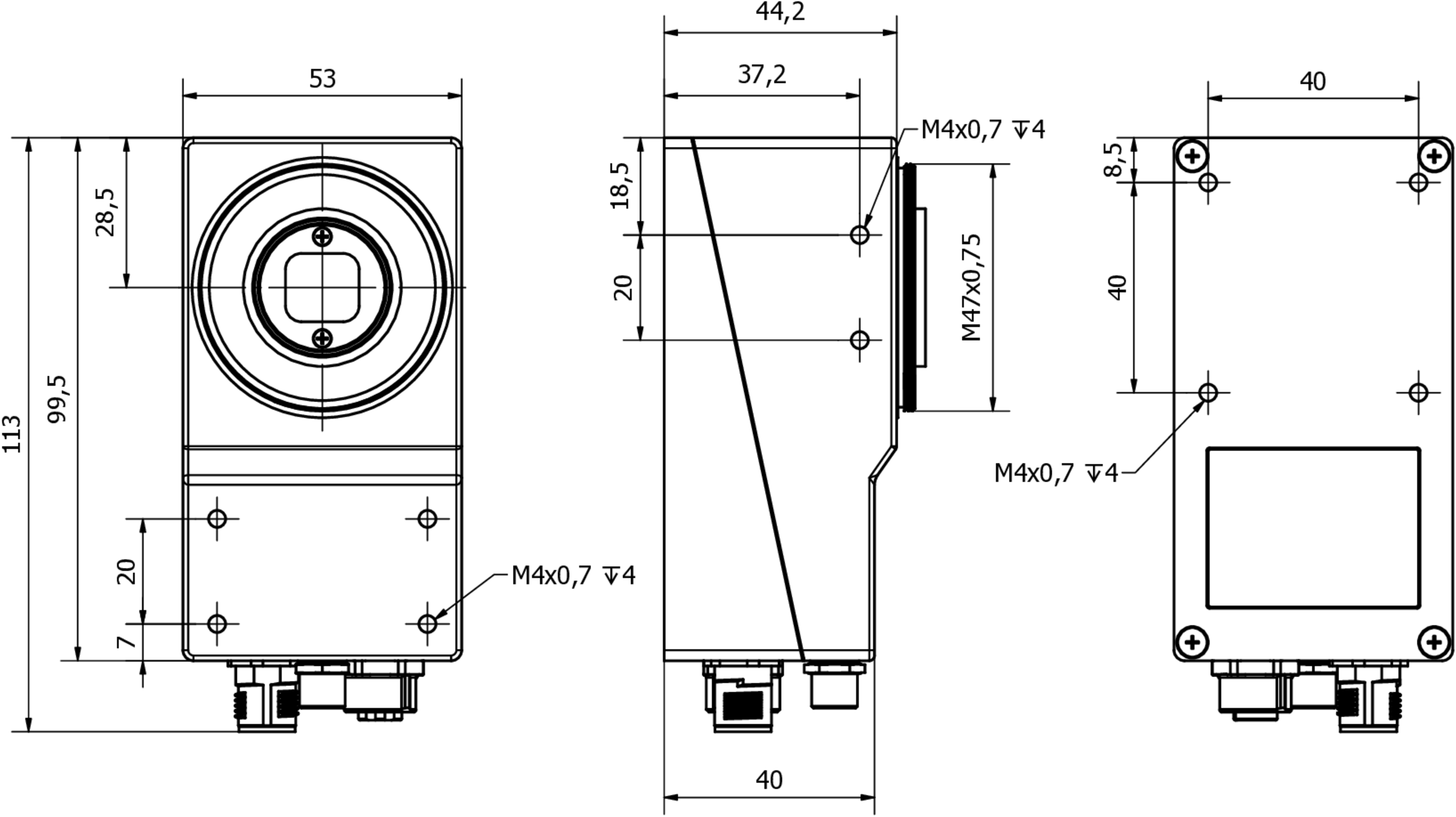

- Dimensões
Propriedades ópticas
- Sensor de imagem de resolução
- 1280x960
- Sensor de imagem
- CCD(1/3")
- Tempo de medição de alta resolução
- 31fps
- Avaliação do objecto independente da localização
- Sim
- Escolher e colocar
- Sim
- Para a geometria
- Distância, Contar arestas, Detecção de círculos, Determinação da posição do ponto, Medição de ângulos
- Para rastreio de camadas
- nos bordos, nos contornos, de linhas de texto, de círculos
- Para comparação de características
- Dimensão da área, Áreas de contagem, Brilho, Comparar contornos, Contar pontos de contorno, Comparar padrões, Localizar a posição do objecto, Contraste
