PRODUTO DESCONTINUADO

OHK00371

Preço de tabela

726,10 €

montante	preço	desconto
1	726,10 €	–
5	704,32 €	3% / 21,78 €
10	689,80 €	5% / 36,31 €
20	668,01 €	8% / 58,09 €
50	638,97 €	12% / 87,13 €

Modelo sucessor: OHK00570
Comparar

Escassa

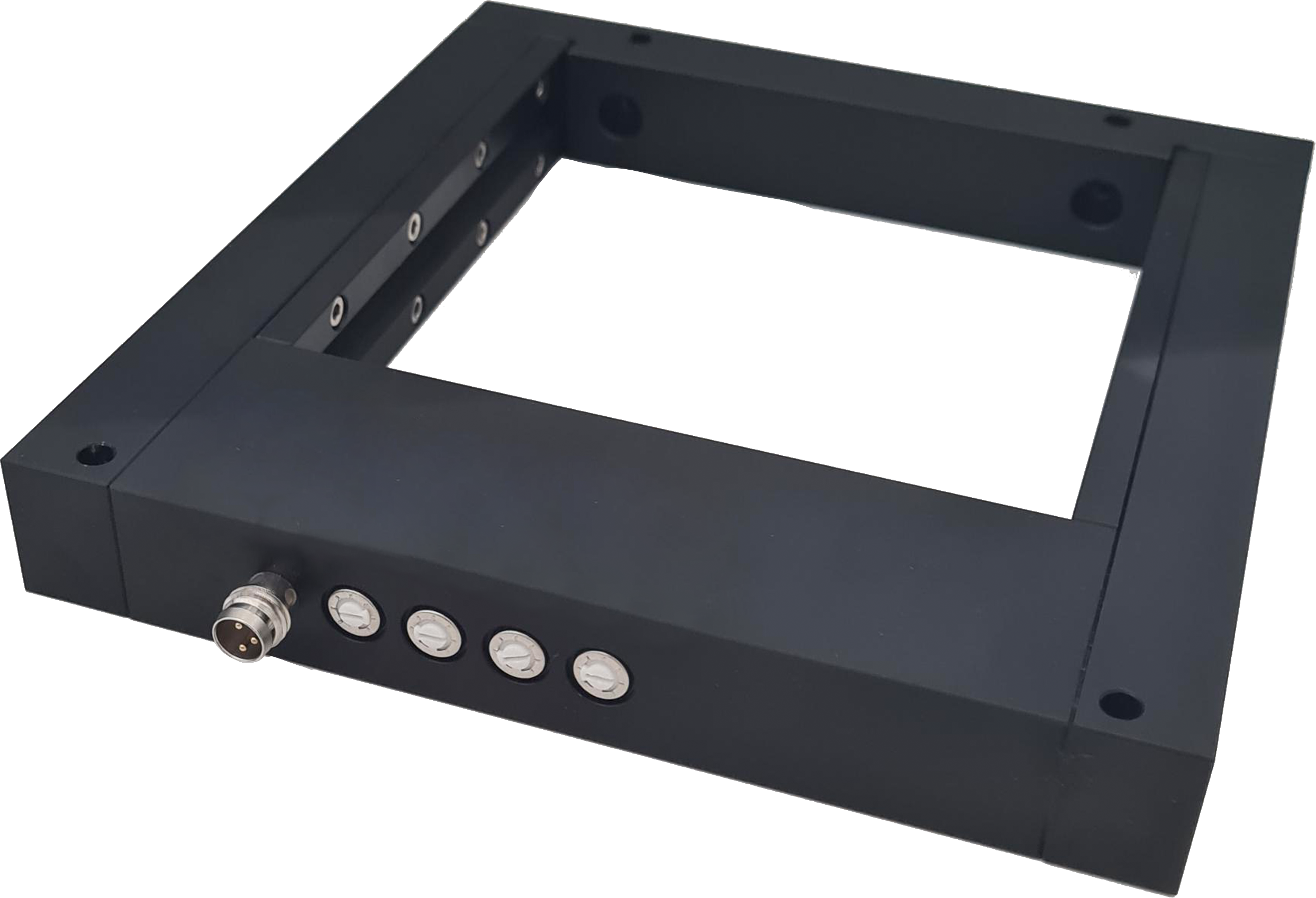

Sensor óptico, moldura 100x98, 140x20x148mm, estático e dinâmico, resolução 3mm, 10-35V DC, PNP NC/NO, conector M8 de 3 pinos, IP67, Alumínio+PMMA, Com função de tempo

diagrama do circuito

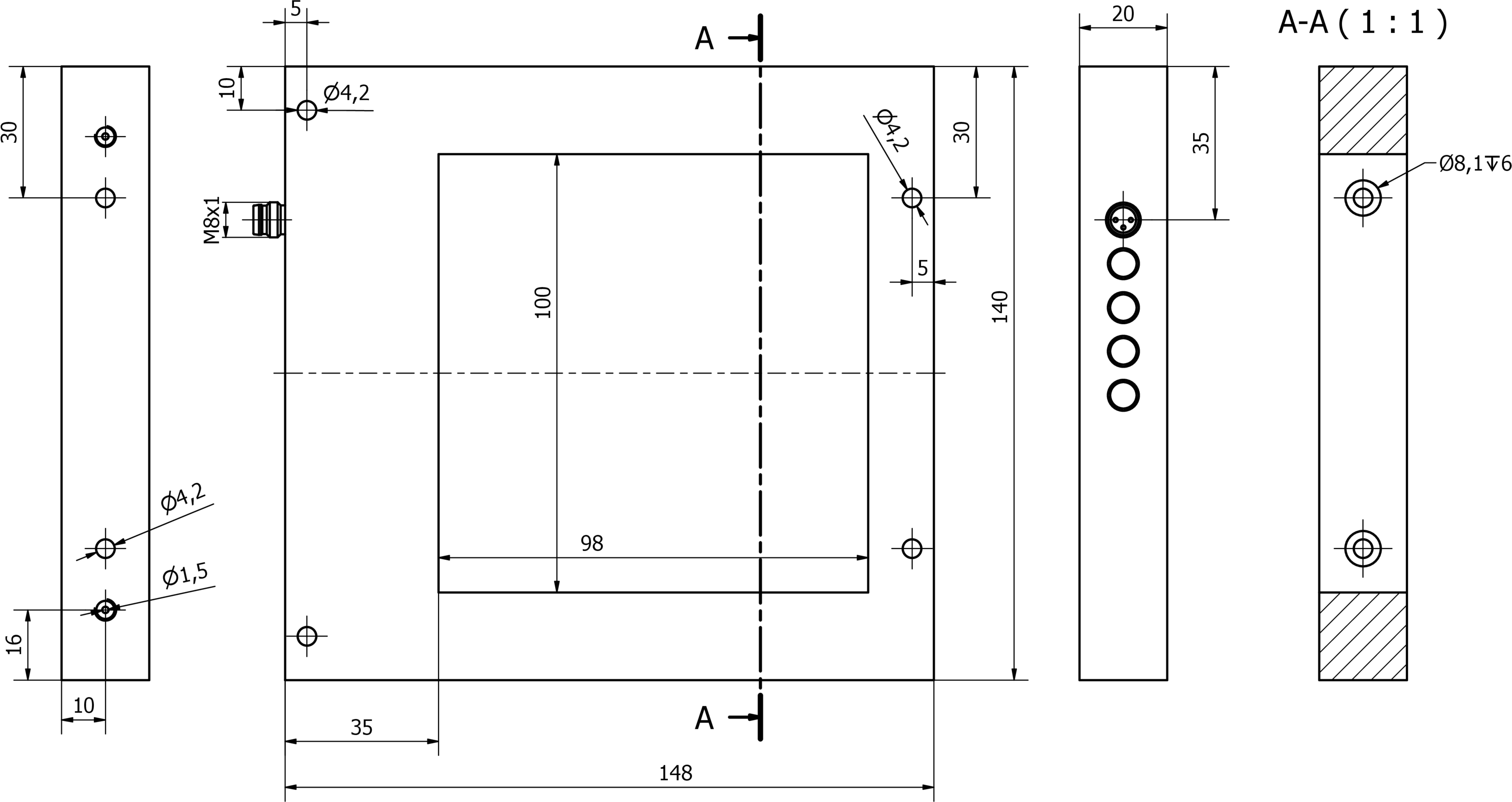

desenho dimensional

Modelo 3D

Comparar

Sensores ópticos - Barreiras fotoeléctricas

Os sensores fotoeléctricos de estrutura optoelectrónica e os sensores de anel funcionam de acordo com o princípio do sensor fotoeléctrico de barreira. A caixa contém um grande número de elementos emissores e receptores que formam uma cortina de luz e, assim, detectam e registam uma grande variedade de objectos. Exemplos de aplicações para estes sistemas são controlos de ejecção em prensas, controlos de presença e medições de comprimento de fios ou tubos.

Outras propriedades

Características especiais: com ligação de ar comprimido

Âmbito das funções: Proteção contra impactos, Função de tempo

Temperatura ambiente: -25 - 55°C

Propriedades eléctricas

Execução da função de comutação: Normalmente fechado/ normalmente aberto

Concepção da ligação eléctrica: Conector M8

Versão de saída de comutação: PNP

Corrente nominal de comutação: 200mA

Procedimento de definição: Potenciómetro

Alongamento do pulso: 0,1 - 150ms

Corrente em vazio: 50mA

Número de postes: 3

Tempo de resposta: 0,1ms

Funções de saída: Ponto de comutação, Comportamento de comutação (estático/dinâmico)

Ecrã: Ecrã LED

Funções de proteção: Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Tipo: Cubóide

Estrutural-Execução: Uma peça

Largo: 148mm

Largura da zona activa: 100mm

Altura: 140mm

Altura da zona activa: 98mm

Comprimento: 20mm

Abertura longitudinal do quadro: 100mm

Abertura transversal do quadro: 98mm

Classe de protecção (IP): IP67

Material da superfície activa do sensor: Plástico (PC)

Material do invólucro: Alumínio

Propriedades ópticas

Resolução dinâmica: 2,5mm

Resolução estática: 3mm

Tipo de luz: Luz infravermelha

Tamanho mínimo do objecto: 3mm

Comprimento de onda do sensor: 940nm
