Sensores ópticos - Sensores de barreira transmissores
OS120023
| montante | preço | desconto |
|---|---|---|
| 1 | 122,30 € | – |
| 5 | 118,63 € | 3% / 3,67 € |
| 10 | 116,19 € | 5% / 6,12 € |
| 20 | 112,52 € | 8% / 9,78 € |
| 50 | 107,62 € | 12% / 14,68 € |
Escassa
Sensor ótico, barreira de luz unidirecional (emissor), M12x1, 66 de comprimento, Sn: 15 m, 15-30 V CC, conector M12 de 3 pólos, IP67, VA, luz infravermelha
incluindo Mãe
Comparar
Sensores ópticos - Sensores de barreira transmissores
Os sensores óticos funcionam sem contacto. Detetam objetos, independentemente das suas características (por exemplo, forma, cor, textura da superfície, material). O seu princípio de funcionamento baseia-se na emissão e receção de luz. Distinguem-se três variantes: 1. A barreira de luz unidirecional é composta por dois dispositivos separados, um emissor e um recetor, que são alinhados um em relação ao outro. Quando o feixe de luz entre os dois dispositivos é interrompido, a saída de comutação integrada no recetor altera o seu estado. 2. No caso do fotocélula de reflexão, o emissor e o recetor encontram-se num único dispositivo. O feixe de luz emitido é refletido para o recetor por um refletor que deve ser montado em frente. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo altera o seu estado. 3. No caso do sensor de luz, o emissor e o recetor encontram-se num único dispositivo. O feixe de luz emitido é refletido pelo objeto a detetar. Assim que o recetor deteta a luz refletida, a saída de comutação integrada no dispositivo altera o seu estado.
Outras propriedades
- Características especiais

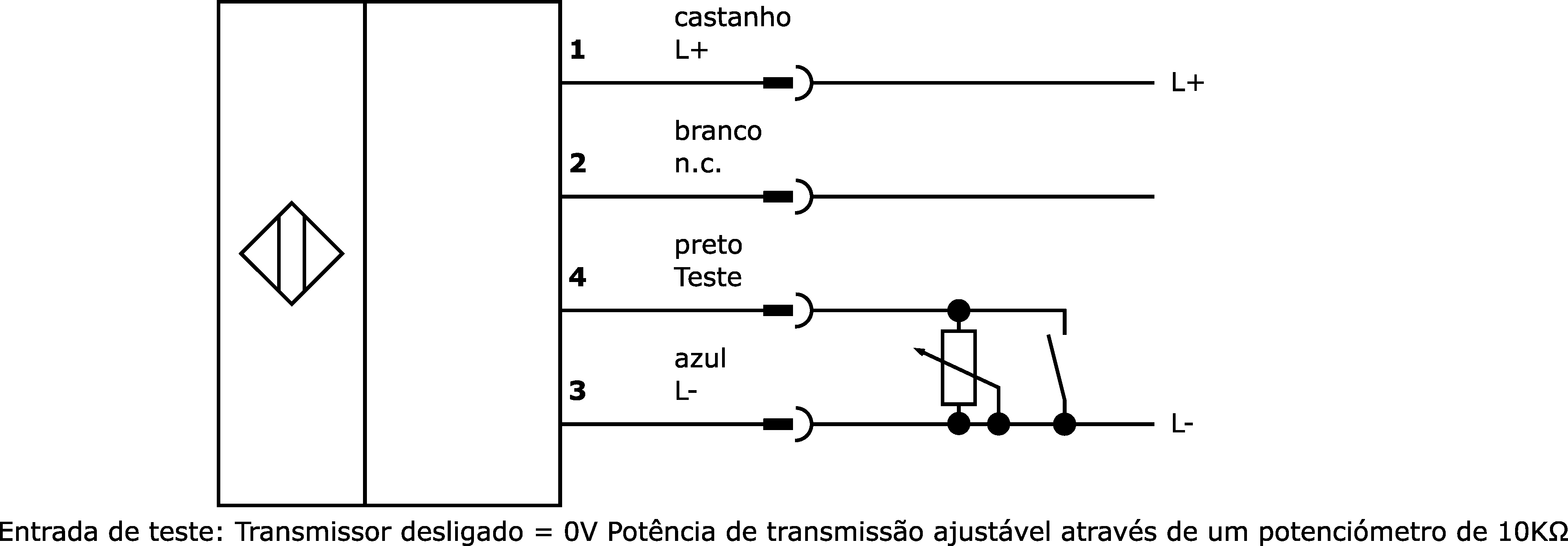

- com entrada de ensaio
- Temperatura ambiente
- -20 - 60°C
Propriedades eléctricas
- Tipo de ligação elétrica
- Conector M12
- Corrente em vazio
- 30mA
- Transmissor de corrente sem carga
- 30mA
- Número de postes
- 3
- Distância de comutação
- 0 - 15.000mm
- Frequência do relógio do transmissor
- 11,7kHz
- Funções de proteção
- Proteção contra inversão de polaridade
- Tensão de funcionamento
- 15-30 V CC
- Ligação eléctrica
- Conector M12 de 3 pólos
Propriedades mecânicas
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 40mm
- Passo de linha
- 1mm
- Comprimento
- 66mm
- Resistência ao choque
- 30g
- Classe de protecção (IP)
- IP67
- Resistência à vibração
- 55Hz
- Material do invólucro
- Aço inoxidável
- Dimensão da rosca
- M12
- Dimensões
- M12x1, 66 mm de comprimento
Propriedades ópticas
- Tipo de luz
- Luz infravermelha
- Forma do feixe de luz
- Artigo
- Ângulo de abertura
- 20°
- Comprimento de onda do sensor
- 880nm
Pode encontrar acessórios para OS120023
nestes grupos de produtos:
Anexos
Acessórios OS126
Emissor / Recetor
Recetor para OS120023
Ferramenta
Detector de infravermelhos
Montagem
Desenho do material de fixação M12
Disponível
Sistema de montagem para AY000115
Disponível
Sistema de montagem, cilíndrico, M12
Tecnologia de ligação
Adaptador de tomada M12 de 3 pinos / conector M8 de 3 pinos
Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos
Tomadas de cabo M12 de 3 fios
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Tomadas de cabo M12 de 5 pinos, acopláveis no local
Tomadas de cabo Tomada M12 Conector M12 de 4 fios
Tomadas para cabos Tomada M12 com LED Conector M12 de 4 fios
Tomadas para cabos Tomada M12 com LED Conector M8 de 3 fios
Tomadas para cabos Tomada M12 Conector M8 de 3 fios
Fichas de dados
Manuais
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 477 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 253 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Folheto do produto
Livro branco
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 101 sensores e amplificadores de feixe contínuo de elevado desempenho |
| dimensões da embalagem | 77 x 25 x 123mm |
| Peso bruto | 40g |
| Pegada de CO2 | 0,19kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
