AY000115
Příslušenství Snímač, Upevňovací sada, Kov, Kulový kloub
Na skladě
Optické senzory - Jednocestné světelné závory – vysílače
OS120023
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 122,30 € | – |
| 5 | 118,63 € | 3% / 3,67 € |
| 10 | 116,19 € | 5% / 6,12 € |
| 20 | 112,52 € | 8% / 9,78 € |
| 50 | 107,62 € | 12% / 14,68 € |
Na skladě
Snímač Optický, průchozí snímač Vysílač, M12x1 66lang, Sn: 15m, 15-30V DC, konektor M12 3-pin, IP67, mořená ocel, infračervené světlo
Včetně Matice
Porovnat
Optické senzory - Jednocestné světelné závory – vysílače
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti
- Provedení elektrické přípojky
- Konektor M12
- Proud naprázdno
- 30mA
- Vysílač proudu naprázdno
- 30mA
- Počet pinů
- 3
- Snímací rozsah
- 0 - 15 000mm
- Kmitočet hodinových impulzů vysílače
- 11,7kHz
Mechanické vlastnosti
- Design
- Válec, závit
- Délka závitu
- 40mm
- Stoupání závitu
- 1mm
- Délka
- 66mm
- Odolnost proti nárazu
- 30g
- Druh krytí (IP)
- IP67
- Odolnost vůči vibracím
- 55Hz
- Materiál krytu
- Ušlechtilá ocel
- Rozměr závitu
- M12
Optické vlastnosti
- Druh světla
- Infračervené světlo
- Tvar světelného paprsku
- Bod
- Úhel otvoru
- 20°
- Vlnová délka snímače
- 880nm
Ostatní vlastnosti
- Zvláštnosti

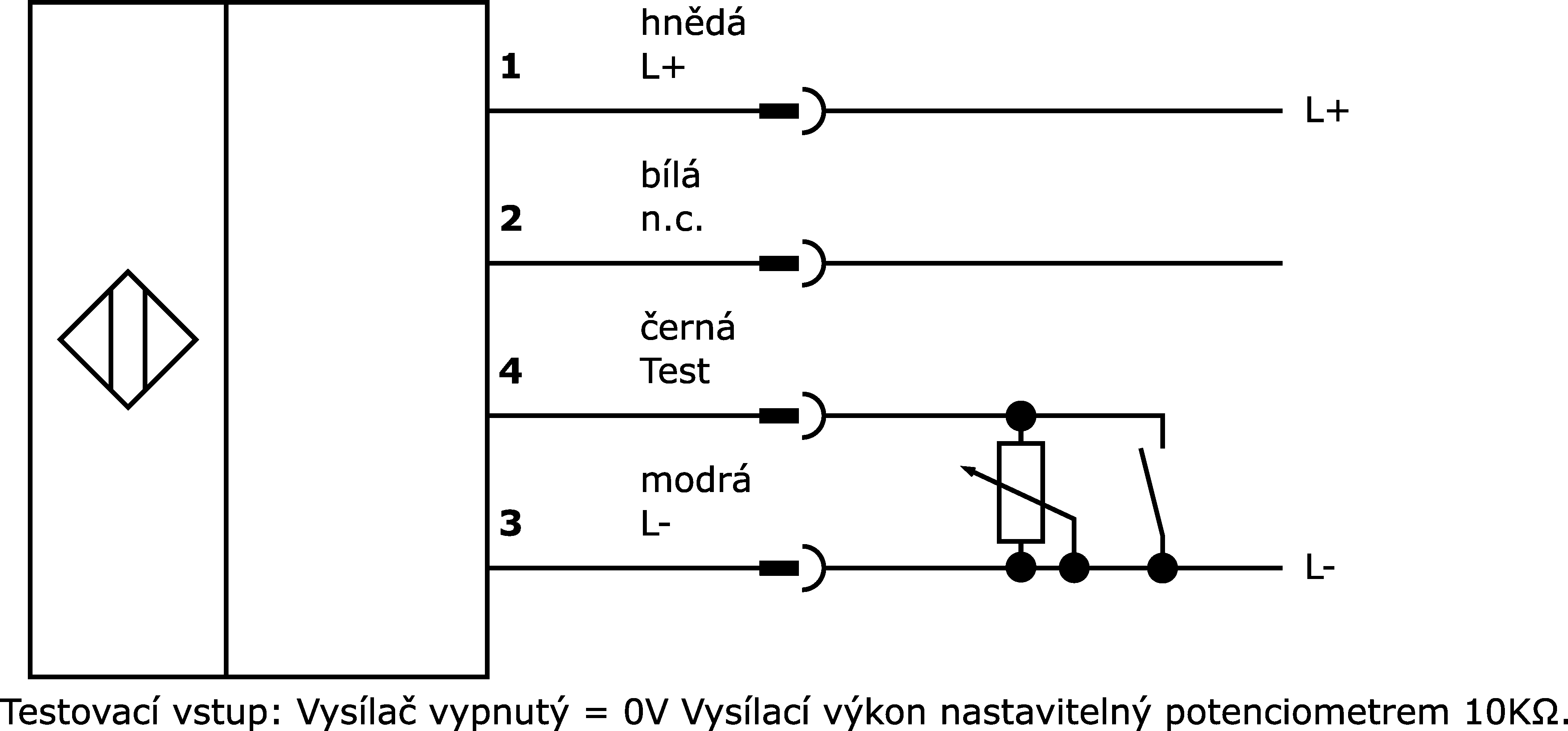

- s testovacím vstupem
- Okolní teplota
- -20 - 60°C
Příslušenství pro OS120023
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000115
Malé skladové zásoby
Montážní systém, válcový M12
Malé skladové zásoby
Na skladě
Na skladě
Malé skladové zásoby
Na skladě
Upevnění design M12
Malé skladové zásoby
Na skladě
Na skladě
Na vyžádání
Na vyžádání
Na vyžádání
Nástroj
Infračervený detektor
Malé skladové zásoby
Přílohy
Příslušenství OS126
Malé skladové zásoby
Technologie připojení
Adaptér M12 zásuvka 3pólová/M8 konektor 3pólový
Adaptér M12 zásuvka 4pólová/M8 konektor 4pólový
Připojovací kabely M12 3žilnatý
Připojovací kabely M12 4pólový sériová produkce
Připojovací kabely M12 5pólový sériová produkce
Připojovací kabely M12-zásuvka M12-konektor 4žilnatý
Připojovací kabely M12-zásuvka M8-konektor 3žilnatý
Připojovací kabely M12-zásuvka s LED M12-konektor 4žilnatý
Připojovací kabely M12-zásuvka s LED M8-konektor 3žilnatý
Vysílač / přijímač
Přijímač pro OS120023
Katalogové listy
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 478 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 101 Vysoce výkonné světelné závory a zesilovače |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 40g |
| 0,19kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
