Sensores ópticos - Sensores de barreira transmissores
OS189020
| montante | preço | desconto |
|---|---|---|
| 1 | 53,00 € | – |
| 5 | 51,41 € | 3% / 1,59 € |
| 10 | 50,35 € | 5% / 2,65 € |
| 20 | 48,76 € | 8% / 4,24 € |
| 50 | 46,64 € | 12% / 6,36 € |
Disponível
Sensor ótico, barreira de luz unidirecional (emissor), M18x1, 37 de comprimento, Sn: 25 m, 10-30 V CC, conector M12 de 4 pólos, IP67, aço inoxidável + PMMA, luz vermelha não polarizada
incluindo Mãe, Arruela de pressão dentada
Comparar
Sensores ópticos - Sensores de barreira transmissores
Os sensores óticos funcionam sem contacto. Detetam objetos, independentemente das suas características (por exemplo, forma, cor, textura da superfície, material). O princípio de funcionamento baseia-se na emissão e receção de luz. Distinguem-se três variantes: 1. A barreira de luz unidirecional é composta por dois dispositivos separados, um emissor e um recetor, que são alinhados um em relação ao outro. Quando o feixe de luz entre os dois dispositivos é interrompido, a saída de comutação integrada no recetor altera o seu estado. 2. No caso do sensor fotoelétrico de reflexão, o emissor e o recetor encontram-se num único dispositivo. O feixe de luz emitido é refletido para o recetor por um refletor que deve ser montado em frente. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo altera o seu estado. 3. No caso do sensor de luz, o emissor e o recetor encontram-se num único dispositivo. O feixe de luz emitido é refletido pelo objeto a detetar. Assim que o recetor deteta a luz refletida, a saída de comutação integrada no dispositivo altera o seu estado.
Outras propriedades
- Temperatura ambiente
- -25 - 65°C
- Versão IO-Link
- V1.0.1
Propriedades eléctricas

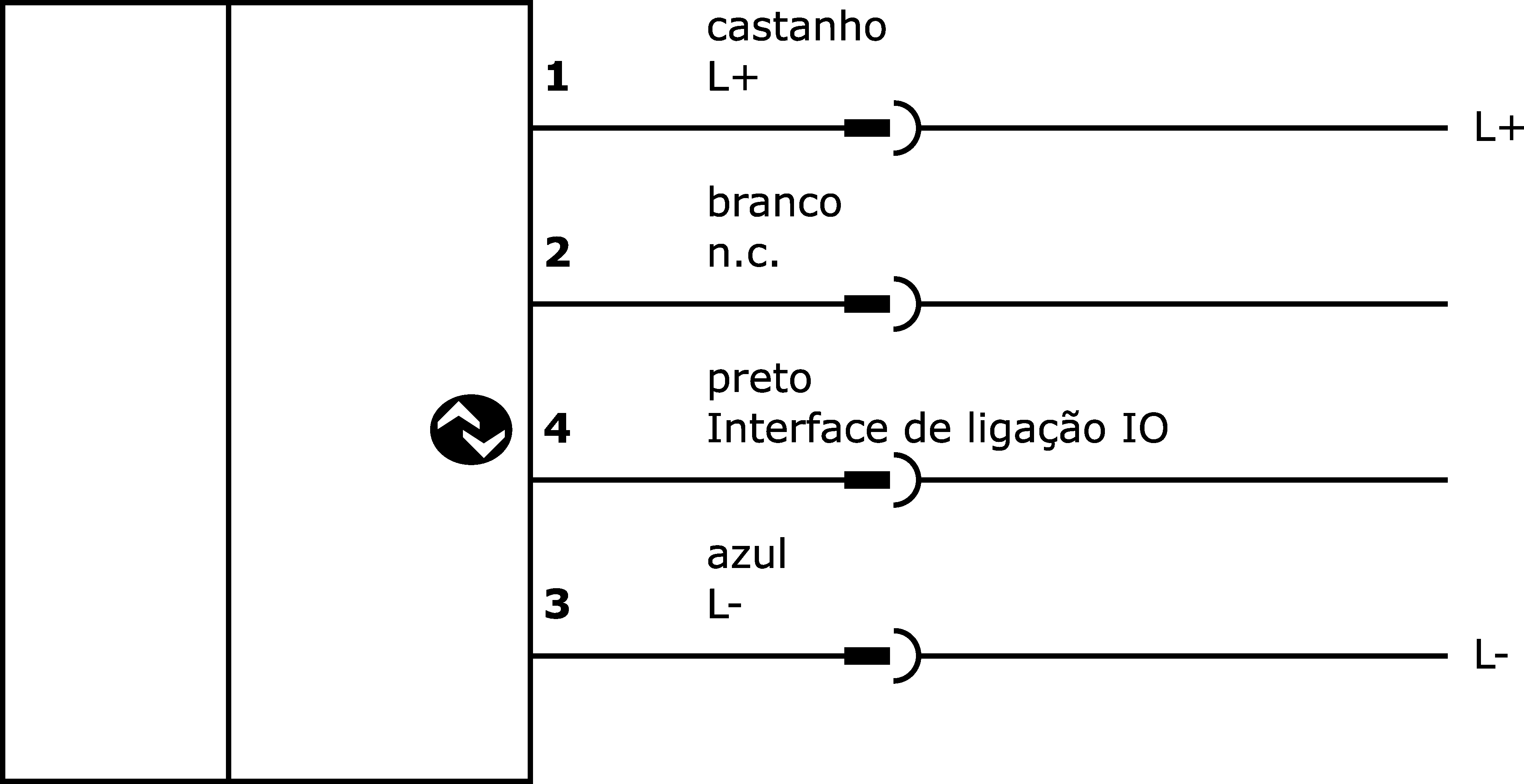

- Tipo de ligação elétrica
- Conector M12
- Corrente em vazio
- 7mA
- Transmissor de corrente sem carga
- 7mA
- Número de postes
- 4
- Ondulação residual
- 10%
- Distância de comutação
- 0 - 25.000mm
- Interface de comunicação suportada
- IO-Link
- Funções de proteção
- Proteção contra inversão de polaridade
Propriedades mecânicas
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 24mm
- Passo de linha
- 1mm
- Comprimento
- 37mm
- Binário de aperto máximo
- 20Nm
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico (PMMA)
- Material do invólucro
- Aço inoxidável 1.4301
- Dimensão da rosca
- M18
Propriedades ópticas
- Tipo de luz
- Luz vermelha não polarizada
- Forma do feixe de luz
- Artigo
- Ângulo de abertura
- 2,5°
- Comprimento de onda do sensor
- 630nm
- Diâmetro do ponto de luz no início da gama de medição
- 0mm
- Diâmetro do ponto de luz no fim da gama de medição
- 1.000mm
Pode encontrar acessórios para OS189020
nestes grupos de produtos:
Anexos
Bocal de ar de limpeza M18
Fixação ótica para OS189020/OE189420
Vidro de protecção térmica M18
Emissor / Recetor
Recetor para o OS189020
Montagem
ângulo de rotação para EM65 / modelo M18
Disponível
Desenho do material de fixação M18
Disponível
Manga de adaptação M18 a Ø20
Material de fixação suporte de cabeça esférica
Disponível
Sistema de montagem para AY000117
Disponível
Sistema de montagem, cilíndrico, M18
Outros sensores
Tampa de protecção, teflon M12
Tecnologia de ligação
Adaptador de tomada M12 de 3 pinos / conector M8 de 3 pinos
Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos
Tomadas de cabo M12 de 3 fios
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Tomadas de cabo M12 de 5 pinos, acopláveis no local
Tomadas de cabo Tomada M12 Conector M12 de 4 fios
Tomadas para cabos Tomada M12 com LED Conector M12 de 4 fios
Tomadas para cabos Tomada M12 com LED Conector M8 de 3 fios
Tomadas para cabos Tomada M12 Conector M8 de 3 fios
Fichas de dados
Manuais
Desenhos
Interfaces
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 325 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 479 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 254 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Folheto do produto
Livro branco
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Em conformidade com a TSCA | Sim |
| Valor MTTF | 401Jahr(e) |
| Grupo de produtos IPF | 100 sensores ópticos |
| dimensões da embalagem | 185 x 20 x 210mm |
| Peso bruto | 43g |
| Pegada de CO2 | 0,12kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
