Sensores laser - Sensores de feixe hertziano receptores
PE180121
| montante | preço | desconto |
|---|---|---|
| 1 | 327,50 € | – |
| 5 | 317,68 € | 3% / 9,82 € |
| 10 | 311,13 € | 5% / 16,38 € |
| 20 | 301,30 € | 8% / 26,20 € |
| 50 | 288,20 € | 12% / 39,30 € |
Escassa
sensor laser, receptor de sensor de barreira, M18x1 90long, abertura Ø1mm, Sn: 5m, 12-32V DC, PNP/NPN Push-pull, 0-10V, Conector M12 4pin, IP67, Latão Niquelado+Plástico, Luz vermelha sem polaridade
incluindo Mãe
Comparar
Sensores laser - Sensores de feixe hertziano receptores
Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflector, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. Com o sensor de reflexão difusa, o emissor e o receptor estão num único dispositivo. O feixe de luz emitido é reflectido pelo objecto que deve ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.
Outras propriedades
- Temperatura ambiente
- -20 - 50°C
- Aplicações
- Sujidade pesada
Propriedades eléctricas
- Resolução
- 0,02mm
- Execução da função de comutação
- Contacto normalmente aberto (NO para PNP) Contacto normalmente fechado (NC para NPN)
- Versão de saída analógica
- 0 - 10V

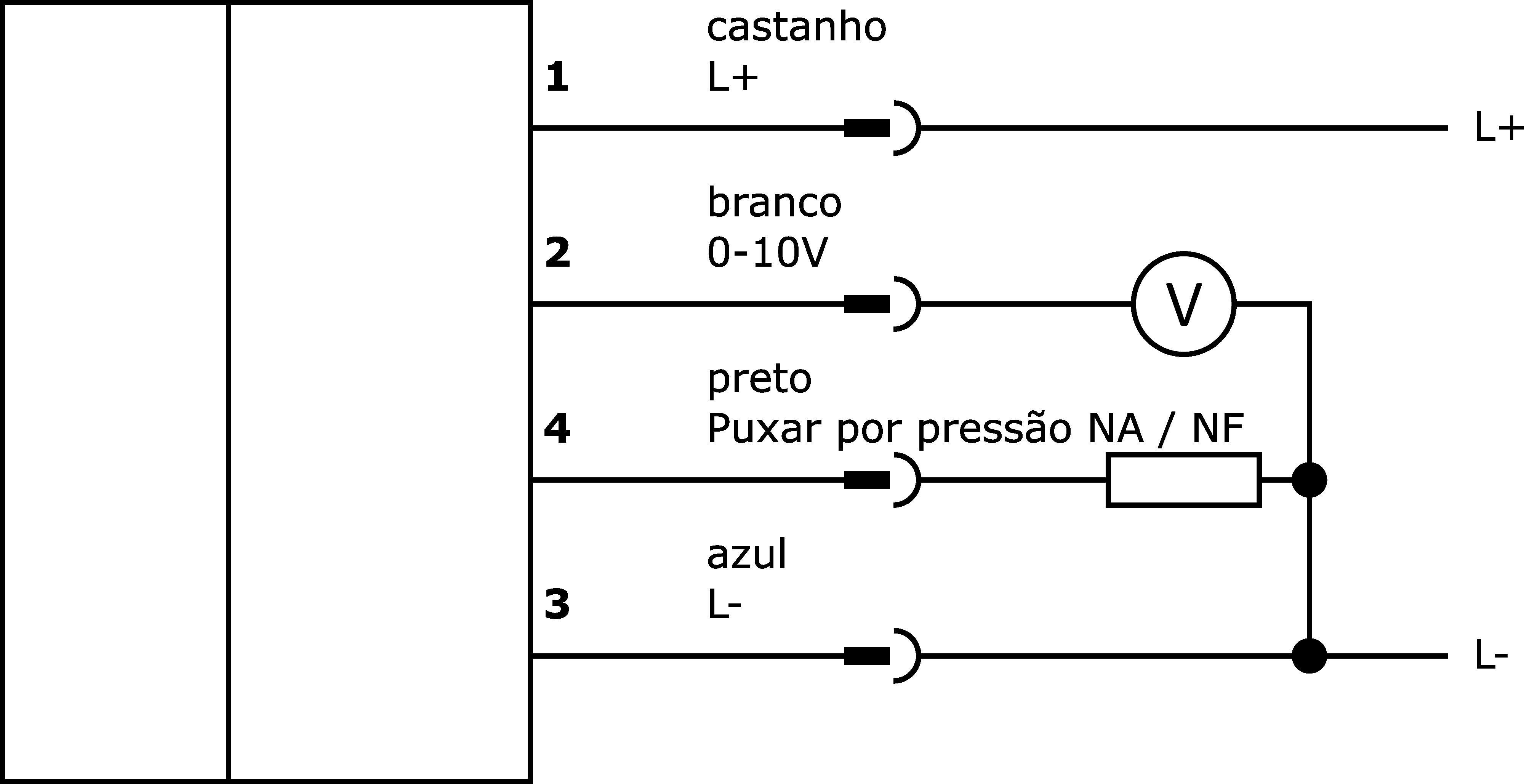

- Concepção da ligação eléctrica
- Conector M12
- Versão de saída de comutação
- Push-pull (empurrar/puxar)
- Corrente nominal de comutação
- 100mA
- Corrente em vazio
- 30mA
- Receptor de corrente inactiva
- 30mA
- Número de postes
- 4
- Distância de comutação
- 0 - 5.000mm
- Frequência de comutação
- 5.000Hz
- Queda de tensão
- 2V
- Função táctil
- comutação claro/escuro
- Repetibilidade absoluta
- 0,02mm
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Propriedades mecânicas
- Tipo
- Cilindro, rosca
- Diâmetro do orifício
- 1mm
- Comprimento da rosca
- 60mm
- Passo de linha
- 1mm
- Comprimento
- 90mm
- Temperatura de armazenamento
- 85°C
- Superfície
- niquelado
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico
- Material do invólucro
- Latão
- Dimensão da rosca
- M18
Propriedades ópticas
- Tipo de luz
- Luz vermelha não polarizada
- Forma do feixe de luz
- Artigo
- Comprimento de onda do sensor
- 670nm
Pode encontrar acessórios para PE180121
nestes grupos de produtos:
Anexos
Bocal de ar de limpeza M18
Emissor / Recetor
Acessórios PE18
Montagem
Desenho do material de fixação M18
Disponível
Design de precisão do suporte 18
Material de fixação suporte de cabeça esférica
Disponível
Sistema de montagem para AY000117
Disponível
Sistema de montagem, cilíndrico, M18
Tecnologia de ligação
Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos
Tomadas de cabo M12 4 fios blindadas
Tomadas de cabo M12 de 4 fios
Tomadas de cabo M12 de 4 fios com LED
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Tomadas de cabo Tomada M12 Conector M12 de 4 fios
Tomadas para cabos Tomada M12 com LED Conector M12 de 4 fios
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 1.4 MB
-
pdfFicha de dados individuaisPDF-ficheiro, 1.6 MB
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 481 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 253 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Folheto do produto
Livro branco
Aplicações
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 160 sensor laser |
| dimensões da embalagem | 77 x 25 x 123mm |
| Peso bruto | 100g |
| Pegada de CO2 | 0,52kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
