PRODUTO DESCONTINUADO

PG400145

Modelo sucessor: PG400146
Comparar

sensor laser, garfo, 90x24x100mm, largura do garfo 40mm, 15-30V DC, 2x Push-pull NC/NO, 0-10 V, ligação de encaixe 8pin, vidro, luz vermelha

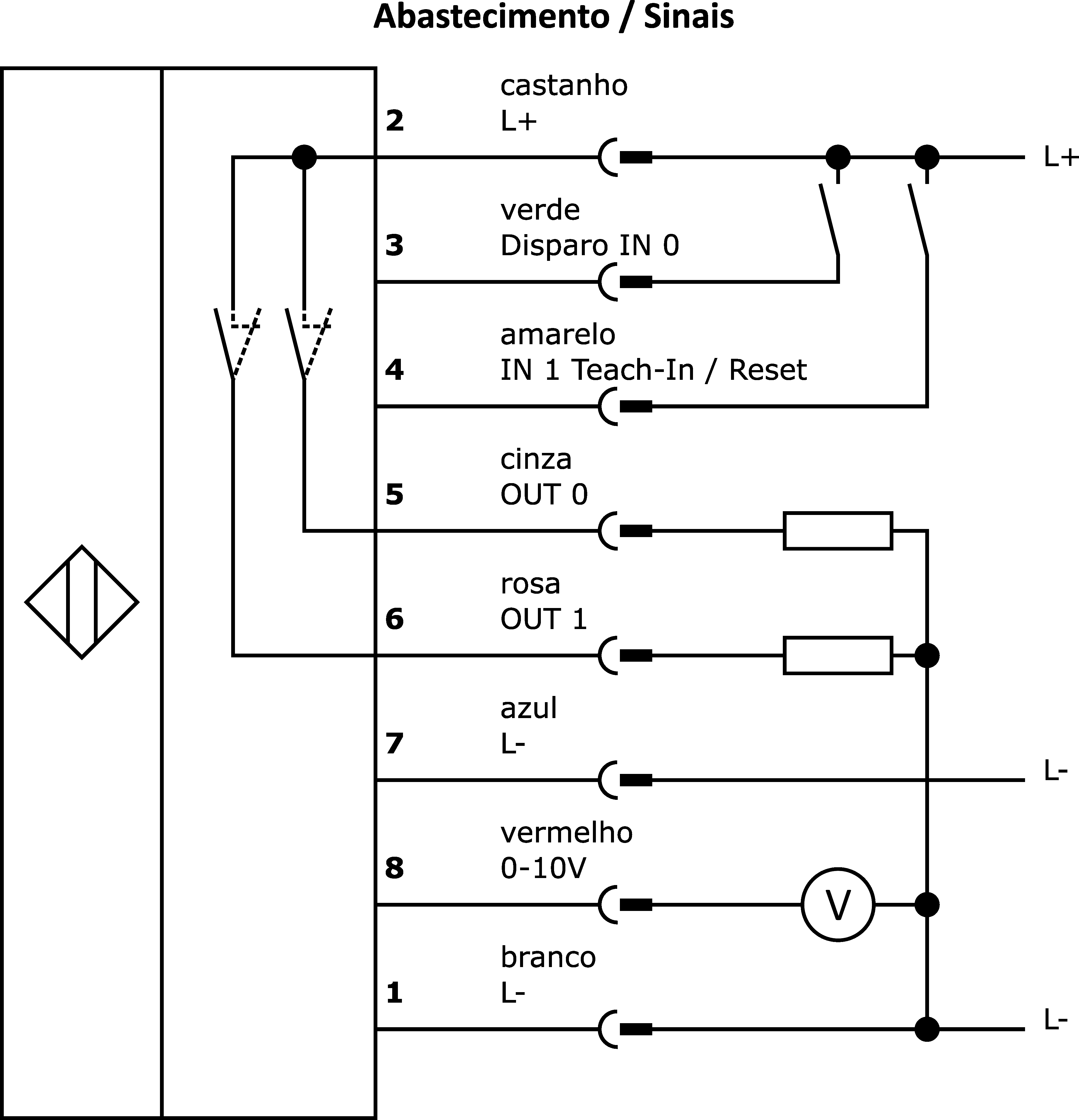

diagrama do circuito

desenho dimensional

Modelo 3D

Comparar

Sensores laser - Barreira luminosa bifurcada

Concepção especial do sensor de feixe de cruzamento. O transmissor e o receptor estão localizados na forquilha ou nos membros angulares e estão perfeitamente alinhados um com o outro.

Outras propriedades

Aplicações: Controlo dos bordos da banda, Medição da cobertura do feixe de luz

Propriedades eléctricas

Número de saídas de comutação: 2

Resolução: 0,016mm

Concepção da barreira luminosa bifurcada: Padrão

Execução da função de comutação: Normalmente fechado/ normalmente aberto

Versão de saída analógica: 0 - 10V

Concepção da ligação eléctrica: Ligação de encaixe

Versão de saída de comutação: Push-pull (empurrar/puxar)

Número de postes: 8

Classe de protecção: III

Função táctil: comutação claro/escuro

Tipo de contacto de ficha, interface de comunicação: Feminino

Concepção da ligação da ficha, interface de comunicação: Conector M5

Número de pólos da ligação de interface: 4

Propriedades mecânicas

Tipo: Cubóide

Largo: 100mm

Profundidade do garfo: 40mm

Largura do garfo: 40mm

Altura: 90mm

Comprimento: 24mm

Material da superfície activa do sensor: vidro

Propriedades ópticas

Comprimento do campo de linha: 16

Classe laser: Classe 1

Tipo de luz: Luz vermelha

Tamanho mínimo do objecto: 0,16mm
