FIN DE SÉRIE

PG400145

Article de suivi: PG400146
Comparer

Capteur laser, fourche, 90x24x100mm, largeur de fourche 40mm, 15-30V DC, 2x Push Pull NC/NO, 0-10 V, connecteur 8 pôles, verre, lumière rouge

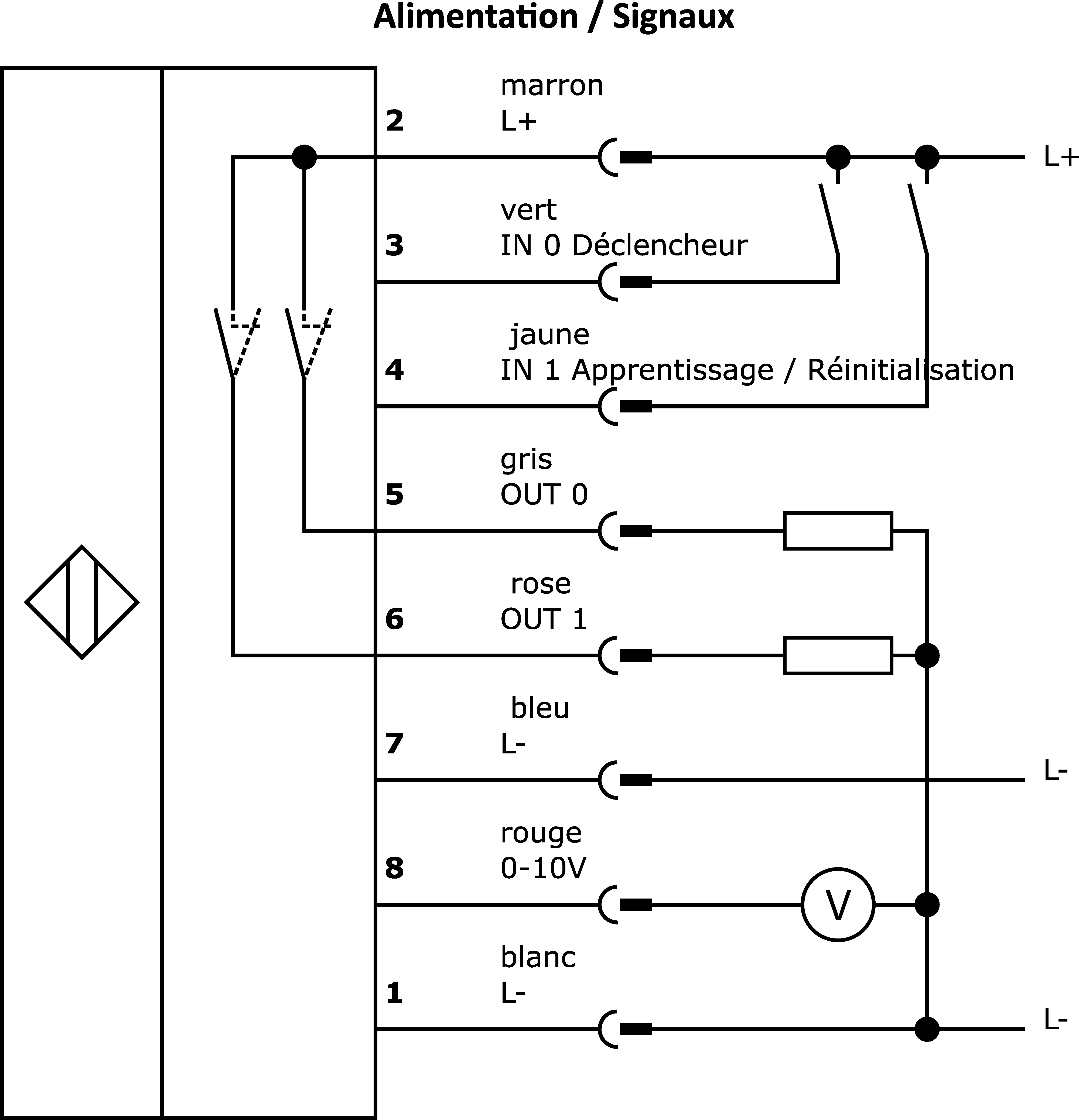

Schéma de connexion

Croquis coté

Modèle 3D

Comparer

Capteurs laser - Barrière lumineuse à fourche

Forme particulière de la barrière unidirectionnelle. L'émetteur et le récepteur se trouvent dans les branches de la fourche ou de l'équerre et sont parfaitement alignés l'un sur l'autre.

Autres caractéristiques

Caractéristiques électriques

Nombre de sorties de commutation: 2

Résolution: 0,016mm

Version de la barrière photoélectrique en fourche: Standard

Exécution de la fonction de commutation: Contact à ouverture/fermeture

Exécution de la sortie analogique: 0 - 10V

Exécution du raccordement électrique: Connecteur

Version de la sortie de commutation: push/pull

Nombre de pôles: 8

Classe de protection: III

Fonction tactile: commutation "clair/foncé

Type de contact enfichable, interface de communication: Female (prise femelle)

Version du connecteur, interface de communication: Connecteur M5

Nombre de pôles du connecteur d'interface: 4

Propriétés mécaniques

Forme de construction: Parallélépipède rectangle

Largeur: 100mm

Profondeur de la fourche: 40mm

Largeur de fourche: 40mm

Hauteur: 90mm

Longueur: 24mm

Matériau de la surface active du capteur: Verre

Propriétés optiques

Longueur du champ de la ligne: 16

Classe laser: Classe 1

Type de lumière: Lumière rouge

Taille min. de l'objet: 0,16mm
