AO000293
配件 光学式、红外线对焦器、塑料材质、LED、提示音
根据要求
安全系统 - 光幕--身体保护
根据现行标准，安全光栅适用于对机器上的危险区域进行防护。目前提供三类设备：身体防护（2、3和4束光）、手部防护（分辨率30毫米）以及手指防护（分辨率14毫米）。 每个系列均提供具有不同保护区域高度的设备。这些系统常应用于输送系统、焊接机器人以及切割和折弯机。
主要特点
- 功能范围
- 波束编码, 下游设备监控功能, 重新启动联锁
- 适用对象
- 安全功能
- 相对湿度（无冷凝）
- 15 - 95%
- 安全类别
- 第4类
- 安全类型符合IEC 61496-1标准
- 4
- 环境温度
- 0 - 55°C
光学特性
- 梁的数量
- 4
- 传感器的波长
- 880nm
机械特性
- 宽度
- 35mm
- 场高
- 915mm
- 高度
- 41mm
- 长度
- 1,064mm
- 表面
- 漆面
- 保护程度（IP）
- IP65
- 传感器的有效区域材料
- 塑料（PMMA）
- 外壳材料
- 铝合金
- 尺寸
- 1064×35×41毫米
电气性能
- 安全半导体输出的数量
- 2
- 决议
- 315mm
- 开关功能类型
- 常开触点 (NO)

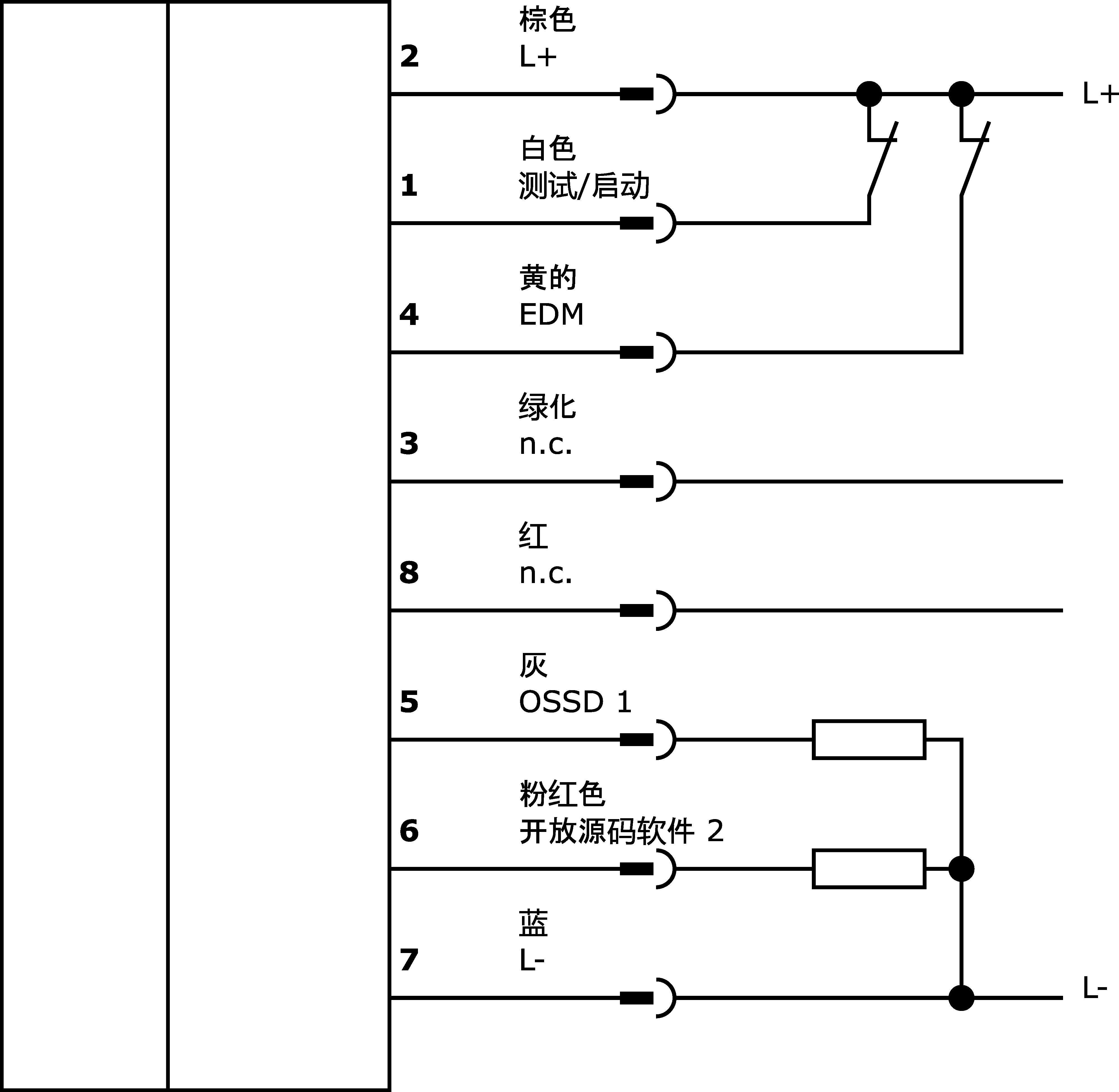

- 电气连接类型
- M12 连接器
- 开关输出的类型
- OSSD，双通道
- 额定开关电流
- 500mA
- 空载电流，接收器
- 75mA
- 空载电流，发射器
- 30mA
- 引脚数量，接收器
- 8
- 引脚数量，发射器
- 4
- 反应时间
- 16ms
- 切换距离
- 300 - 50,000mm
- 保护等级
- 三
- 显示
- LED显示屏
- 模拟输出的相对线性偏差
- 短路保护, 1 千万次负载变化
- 工作电压
- 24VDC
- 电气连接
- M12 连接器
工具
红外线检测器
连接技术
电缆插座M12 4线屏蔽式
电缆插座M12 4线制
电缆插座M12 8线非屏蔽型
电缆插座M12 8线屏蔽式
电缆插座M12 8针可现场安装
其他传感器
安全继电器
保护帽，特氟隆M12
库存稀少
装配
安装支架
根据要求
库存稀少
根据要求
库存稀少
根据要求
库存稀少
根据要求
库存稀少
根据要求
保护外壳
根据要求
根据要求
库存稀少
库存稀少
根据要求
对准辅助装置
库存稀少
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27272704 |
| eClass-7.1 | 27272704 |
| eClass-8.0 | 27272704 |
| eClass-9.0 | 27272704 |
| eClass-9.1 | 27272704 |
| ETIM-6.0 | EC002549 |
| ETIM-7.0 | EC002549 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| UL / CSA 认证编号 | E315074 |
| 符合POP要求 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 710安全系统 |
| 包装尺寸 | 180 x 100 x 1,425mm |
| 总重量 | 4,172g |
| 二氧化碳足迹 | 20,8kg CO₂e |
| 海关税号 | 85365019 |
| WEEE编号 | 40951076 |
