Indukční senzory - Zvýšená spínací vzdálenost
IB08017H
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 105,40 € | – |
| 5 | 102,24 € | 3% / 3,16 € |
| 10 | 100,13 € | 5% / 5,27 € |
| 20 | 96,97 € | 8% / 8,43 € |
| 50 | 92,75 € | 12% / 12,65 € |
Na skladě

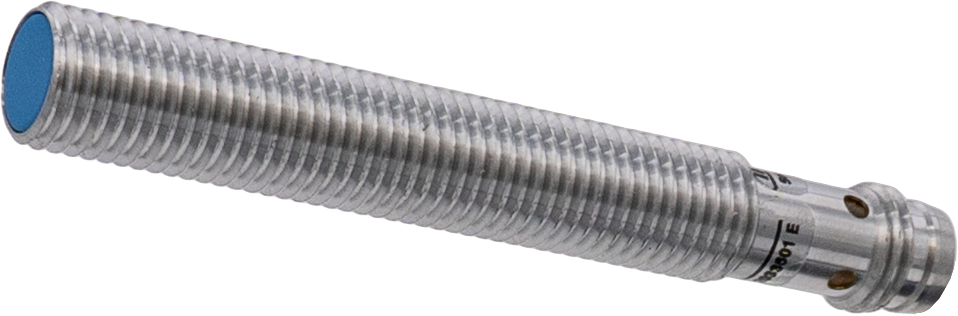

Snímač Indukční, M8x1 60dlouhé, zdánlivě spojitelné, Sn: 4, 10-30V DC, PNP Spínací kontakt, Konektor M8 3pólový, IP67, alpaka chromovaný
Včetně Matice, Ozubená podložka
Porovnat
Indukční senzory - Zvýšená spínací vzdálenost
Induktivní bezdotykové spínače jsou bezdotykově pracující snímače. Zachytí všechny vodivé kovy, bez ohledu na to, zda se pohybují, nebo ne. Dosažitelná spínací vzdálenost zařízení závisí na materiálu objektu a jeho rozměrech. Snímače odolné proti vibracím mohou najíždět ze strany nebo zepředu. Induktivní bezdotykové spínače se používají pro snímání přítomnosti (např. nosič zboží), polohování (např. klapky pece), počítání (např. matice / šrouby), snímání rychlosti otáčení (např. ozubená kola), na dopravních systémech (např. hadicové vedení) nebo měření vzdálenosti (např. vstupní tlaková kontrola) kovových předmětů.
Elektrické vlastnosti
- Typ spínací funkce
- Normálně otevřený kontakt (NO)
- Typ elektrického připojení
- Konektor M8
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 200mA
- Hystereze
- 10%
- Opravný faktor (Alu)
- 0,2
- Opravný faktor (Cu)
- 0,22
- Opravný faktor (Ms)
- 0,35
- Opravný faktor (St37)
- 1
- Opravný faktor (VA)
- 0,65
- Proud naprázdno
- 10mA
- Počet pinů
- 3
- Relativní přesnost opakování
- 5%
- Snímací rozsah
- 4mm
- Frekvence spínání
- 500Hz
- Pokles napětí
- 2V
- Zobrazení
- LED displej
- Provozní napětí
- Elektrické připojení
Mechanické vlastnosti
- Směrování kabelového přívodu
- axiální
- Design
- Válec, závit
- Délka závitu
- 45mm
- Stoupání závitu
- 1mm
- Kabelový přívod
- axiální
- Délka
- 60mm
- Mechanická podmínka montáže pro snímač
- zdánlivě lícující
- Povrch
- chromovaný
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PBTP)
- Materiál krytu
- alpaka
- Rozměr závitu
- M8
- rozměry
Ostatní vlastnosti
- Okolní teplota
- -25 - 70°C
- Referenční médium / objekt
- Normovaná měřicí deska FE360 16x16x1mm
Příslušenství pro IB08017H
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000115
Montážní systém, válcový M8
Na skladě
Na skladě
Na skladě
Svorkovnicový držák pro IB08
Upevnění design M8
Na skladě
Na skladě
Na vyžádání
Nástroj
Testery senzorů
Ostatní senzory
Napájení 24V DC/100mA spínacího zesilovače
Napájení 24V DC/2 – 10A
Ochranné víko Teflon M8
Malé skladové zásoby
Technologie připojení
Adaptér M8 zásuvka 3pólová/M12 konektor 3pólový
Adaptér M8 zásuvka 3pólová/M8 konektor 4pólový
Adaptér M8 zásuvka 4pólová/M8 konektor 3pólový
Časové stupně M8
Logické moduly M8
Přepínací stupně M8
Malé skladové zásoby
Připojovací kabely M8 3žilnatý
Připojovací kabely M8 3žilnatý s LED
Připojovací kabely M8 3žilnatý sériová produkce
Připojovací kabely M8-zásuvka M12-konektor 3žilnatý
Připojovací kabely M8-zásuvka M8-konektor 3žilnatý
Připojovací kabely M8-zásuvka s LED M12-konektor 3žilnatý
Připojovací kabely M8-zásuvka s LED M8-konektor 3žilnatý
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.4 MB
-
pdfIndividuální datový listPDF-Soubor, 1.3 MB

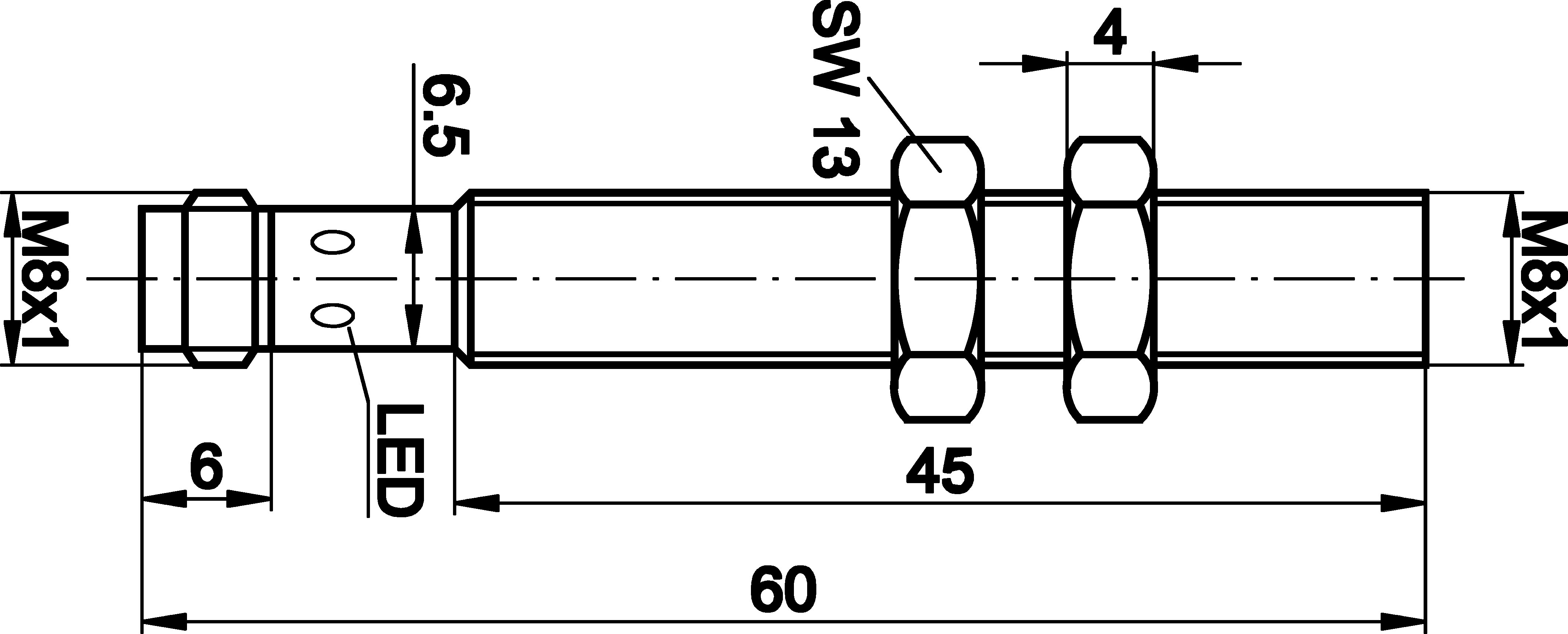

Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 433 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 433 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 481 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 253 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
Linky
Leták produktu
Bílá kniha
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| TSCA konformita | Ano |
| Skupina produktů IPF | 201 Indukční senzory (Plus / Superplus) |
| Rozměry balení | 180 x 17 x 215mm |
| Hrubá váha | 23g |
| Uhlíková stopa | 0,4kg CO₂e |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
