Indukční senzory - Standardní spínací vzdálenost
IB120170
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 46,70 € | – |
| 5 | 45,30 € | 3% / 1,40 € |
| 10 | 44,37 € | 5% / 2,34 € |
| 20 | 42,96 € | 8% / 3,74 € |
| 50 | 41,10 € | 12% / 5,60 € |
Na skladě

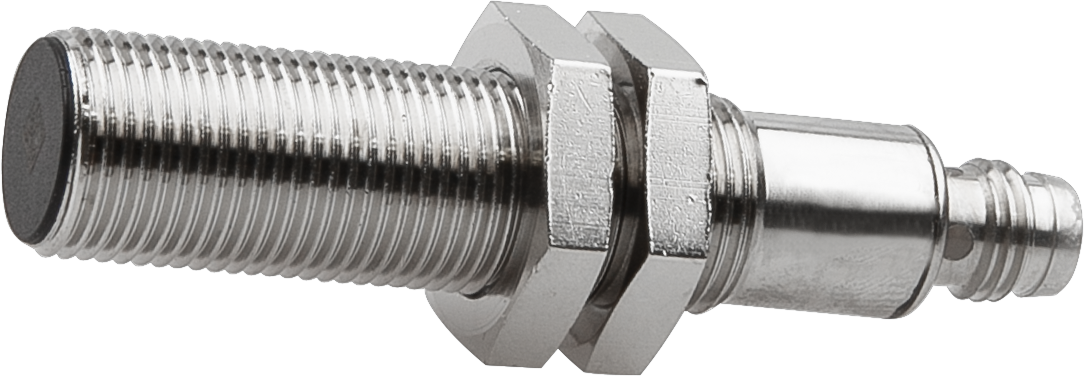

Snímač Indukční, M12x1 60dlouhé, Zalícované, Sn: 3, 10-30V DC, PNP Spínací kontakt, Konektor M8 3pólový, IP67, Mosaz niklovaný
Včetně Matice
Porovnat
Indukční senzory - Standardní spínací vzdálenost
IB120170 je indukční senzor, který dokáže detekovat vodivé kovy na krátkou vzdálenost a je necitlivý na jiné materiály. Je vhodný pro použití v znečištěném a drsném prostředí.
Tento snímač splňuje požadavky normy EN 60947-5-2 a je vhodný pro standardní aplikace. Spínací vzdálenost snímače se nastavuje z výroby pomocí normové měřicí desky, jejíž délka hrany odpovídá průměru povrchu snímače.
V souladu s normou dosahuje spínací vzdálenost splachovacího senzoru IB120170 3 mm. Jeho pouzdro je vyrobeno z mosazi a má závit M12x1 mm. Snímač je elektricky připojen pomocí tříkolíkového konektoru M8.
Elektrické vlastnosti
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 200mA
- Hystereze
- 15%
- Opravný faktor (Alu)
- 0,3
- Opravný faktor (Cu)
- 0,2
- Opravný faktor (Ms)
- 0,4
- Opravný faktor (St37)
- 1
- Opravný faktor (VA)
- 0,7
- Proud naprázdno
- 15mA
- Počet pinů
- 3
- Relativní přesnost opakování
- 10%
- Snímací rozsah
- 3mm
- Frekvence spínání
- 800Hz
- Pokles napětí
- 2V
- Zobrazení
- LED displej
- Provozní napětí
- Elektrické připojení
Mechanické vlastnosti
- Směrování kabelového přívodu
- axiální
- Design
- Válec, závit
- Délka závitu
- 38,5mm
- Stoupání závitu
- 1mm
- Kabelový přívod
- axiální
- Délka
- 60mm
- Mechanická podmínka montáže pro snímač
- lícující
- Povrch
- niklovaný
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PBT)
- Materiál krytu
- Mosaz
- Rozměr závitu
- M12

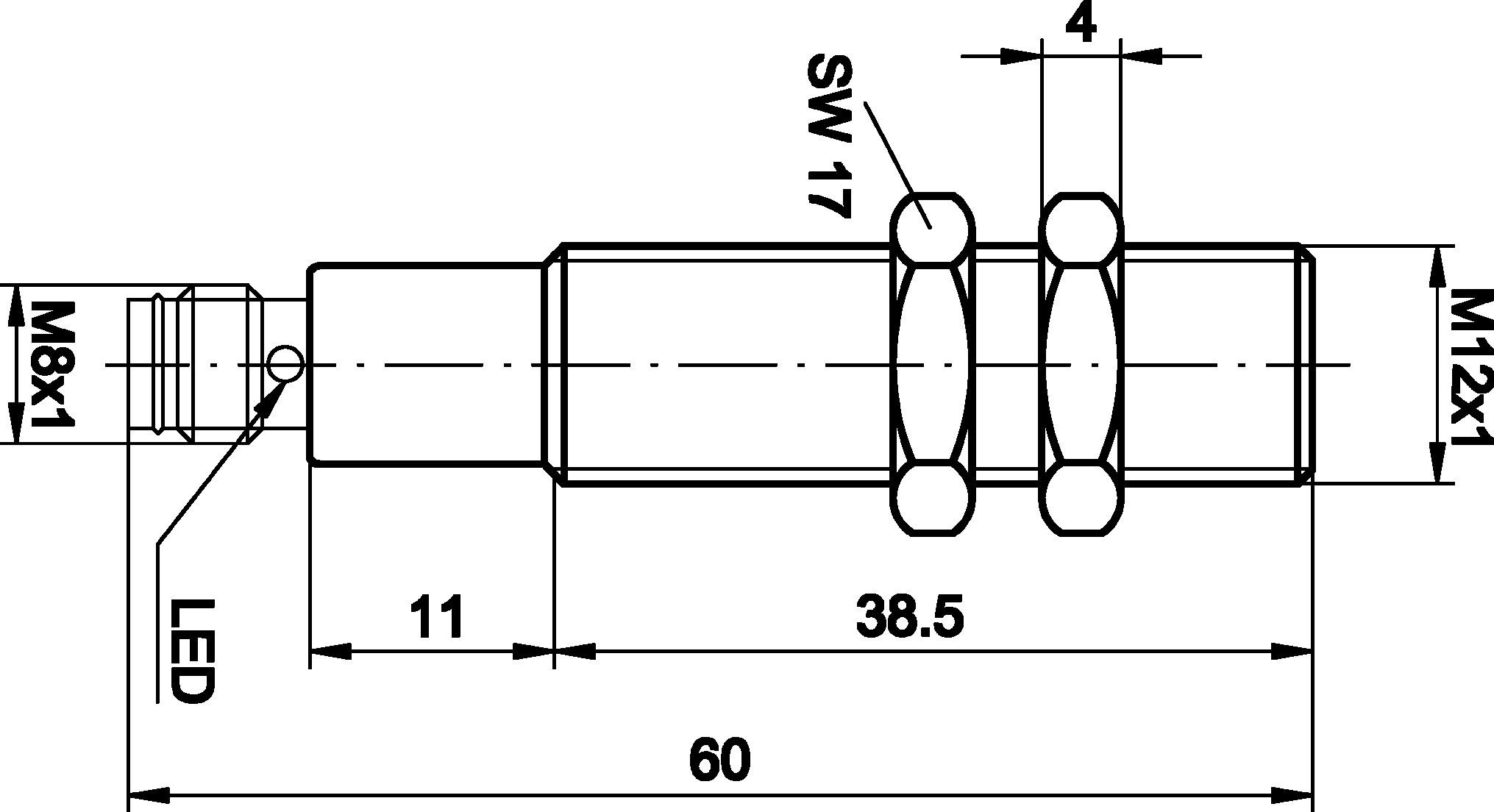

- rozměry
Ostatní vlastnosti
- Okolní teplota
- -25 - 70°C
- Referenční médium / objekt
- Normovaná měřicí deska FE360 12x12x1mm
