Indukční senzory - Standardní spínací vzdálenost
IB160175
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 58,60 € | – |
| 5 | 56,84 € | 3% / 1,76 € |
| 10 | 55,67 € | 5% / 2,93 € |
| 20 | 53,91 € | 8% / 4,69 € |
| 50 | 51,57 € | 12% / 7,03 € |
Na skladě

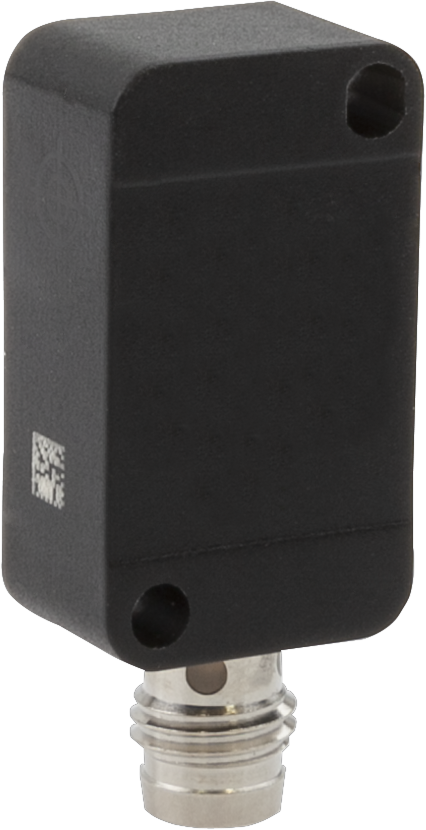

Snímač Indukční, 28x10x16mm, Zalícované, Sn: 2, 10-30V DC, PNP Spínací kontakt, Konektor M8 3pólový, IP67, PA 6 (plast)
Porovnat
Indukční senzory - Standardní spínací vzdálenost
Indukční senzor IB160175 rozpoznává vodivé kovy na krátkou vzdálenost a není ovlivněn jinými materiály. Je vhodný zejména pro použití v znečištěném a drsném prostředí. Senzor splňuje požadavky normy EN 60947-5-2 a je vhodný pro všechny standardní aplikace. Spínací vzdálenost snímače je z výroby nastavena na 2 mm, měřeno normovanou měřicí deskou s délkou hrany rovnou průměru povrchu snímače.
Pouzdro splachovacího snímače je vyrobeno z plastu (PA 6) se závitem s výřezem. Snímač má elektrické připojení pomocí tříkolíkového konektoru M8.
Elektrické vlastnosti
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- PNP
- Jmenovitý spínací proud
- 200mA
- Hystereze
- 15%
- Proud naprázdno
- 13mA
- Počet pinů
- 3
- Snímací rozsah
- 2mm
- Frekvence spínání
- 1 000Hz
- Pokles napětí
- 2,4V
- Zobrazení
- LED displej
- Provozní napětí
- Elektrické připojení
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 16mm
- Výška
- 28mm
- Kabelový přívod
- axiální
- Délka
- 10,4mm
- Mechanická podmínka montáže pro snímač
- lícující
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PA6)
- Materiál krytu
- PA 6 (plast)
- rozměry
Ostatní vlastnosti
- Okolní teplota
- -25 - 70°C
Příslušenství pro IB160175
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000118
Malé skladové zásoby
Upevnění design 16
Na skladě
Nástroj
Testery senzorů
Ostatní senzory
Napájení 24V DC/100mA spínacího zesilovače
Napájení 24V DC/2 – 10A
Ochranné víko Teflon M8
Malé skladové zásoby
Technologie připojení
Adaptér M8 zásuvka 3pólová/M12 konektor 3pólový
Adaptér M8 zásuvka 3pólová/M8 konektor 4pólový
Časové stupně M8
Logické moduly M8
Přepínací stupně M8
Malé skladové zásoby
Připojovací kabely M8 3žilnatý
Připojovací kabely M8 3žilnatý s LED
Připojovací kabely M8 3žilnatý sériová produkce
Připojovací kabely M8-zásuvka M12-konektor 3žilnatý
Připojovací kabely M8-zásuvka M8-konektor 3žilnatý
Připojovací kabely M8-zásuvka s LED M12-konektor 3žilnatý
Připojovací kabely M8-zásuvka s LED M8-konektor 3žilnatý
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.2 MB
-
pdfIndividuální datový listPDF-Soubor, 1.5 MB

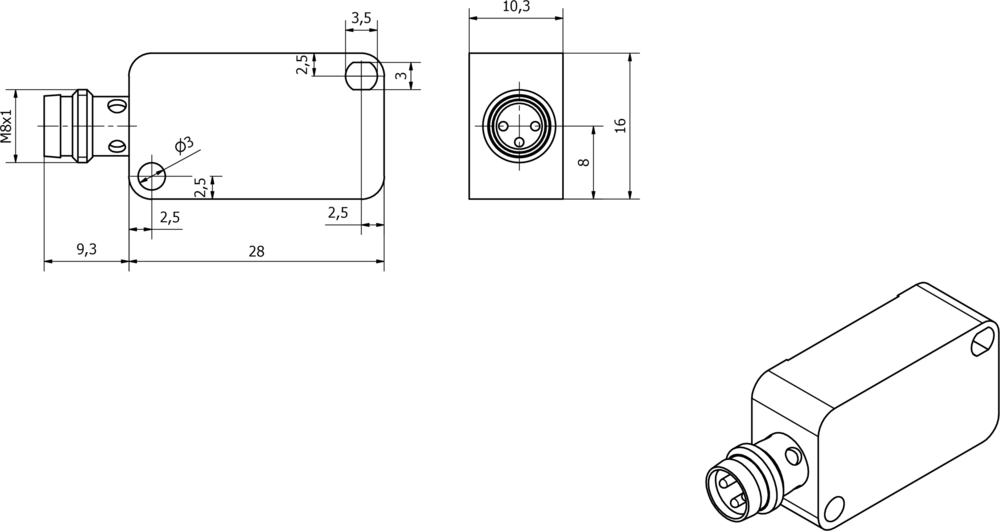

Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 475 KB
-
pdfShoda materiáluPDF-Soubor, 484 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 255 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Linky
Leták produktu
Bílá kniha
Aplikace
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270101 |
| eClass-7.1 | 27270101 |
| eClass-8.0 | 27270101 |
| eClass-9.0 | 27270101 |
| eClass-9.1 | 27270101 |
| ETIM-6.0 | EC002714 |
| ETIM-7.0 | EC002714 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 215 Indukční senzory (ve tvaru kvádru) |
| Rozměry balení | 100 x 20 x 120mm |
| Hrubá váha | 9g |
| 0,04kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
