AY000116
Příslušenství Snímač, Upevňovací sada, Kov, Kulový kloub
Na skladě
VÝBĚHOVÁ POLOŽKA
IB21A795
Nahrazující zboží?
Rádi vám poradíme!
Rádi vám poradíme!
Snímač Indukční, analogový, 42x15x20mm, zdánlivě spojitelné, Sn: 0-10, 15-30V DC, 0 V ... 10 V, Konektor M8 4pólový, IP67, Plast (polyester), Rozlišení 10µm
Porovnat
Indukční senzory - Měření vzdálenosti
Induktivní bezdotykové spínače jsou bezdotykově pracující snímače. Zachytí všechny vodivé kovy, bez ohledu na to, zda se pohybují, nebo ne. Dosažitelná spínací vzdálenost zařízení závisí na materiálu objektu a jeho rozměrech. Snímače odolné proti vibracím mohou najíždět ze strany nebo zepředu. Induktivní bezdotykové spínače se používají pro snímání přítomnosti (např. nosič zboží), polohování (např. klapky pece), počítání (např. matice / šrouby), snímání rychlosti otáčení (např. ozubená kola), na dopravních systémech (např. hadicové vedení) nebo měření vzdálenosti (např. vstupní tlaková kontrola) kovových předmětů.
Elektrické vlastnosti
- Odezva/doba poklesu
- 2,5ms
- Rozlišení
- 0,01mm
- Provedení analogového výstupu
- 0 - 10V

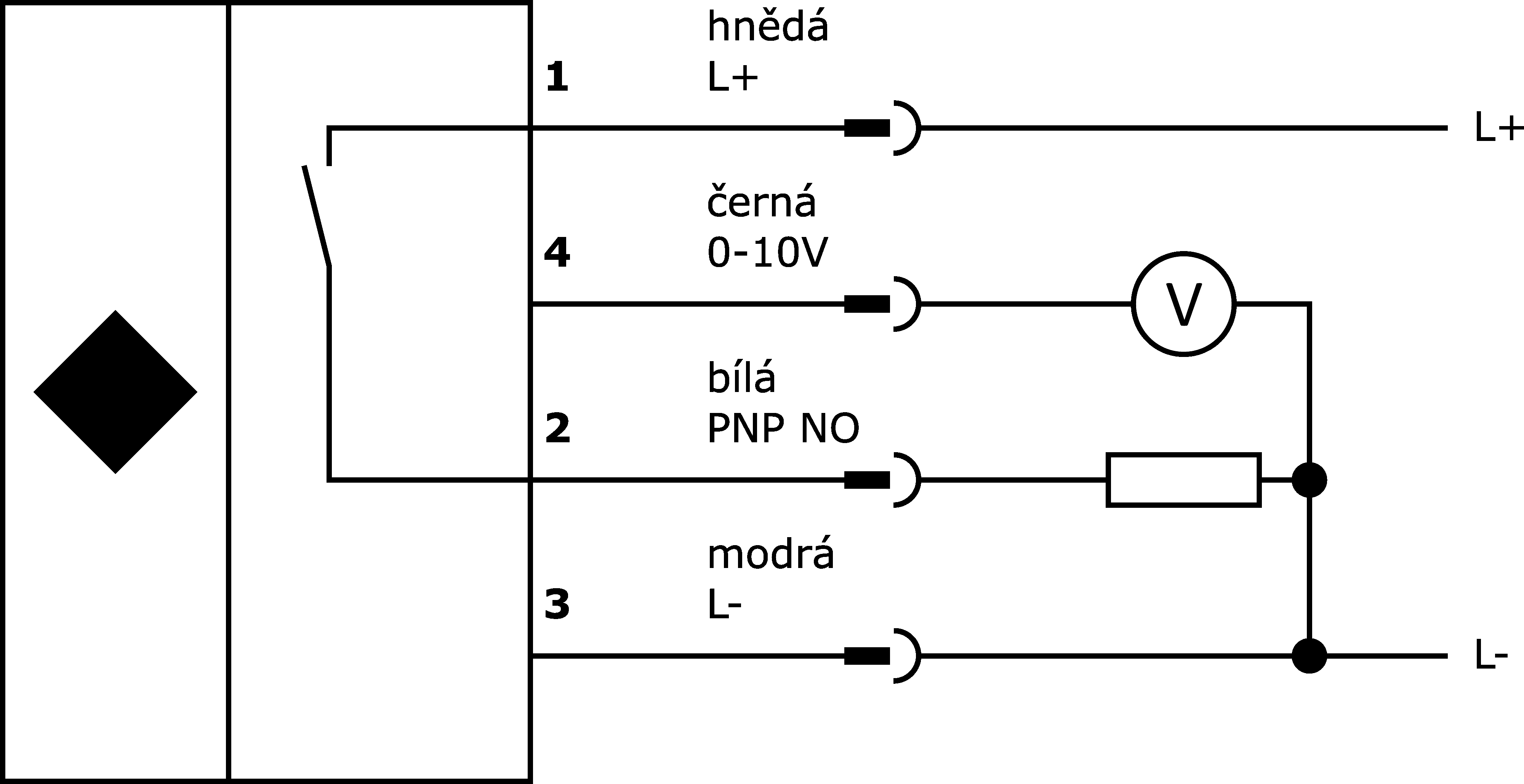

- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- PNP
- Postup nastavení
- Teach-In
- Proud naprázdno
- 30mA
- Počet pinů
- 4
- Pokles napětí
- 5V
- Teplotní drift
- ±5 % stabilita výkonu v celém teplotním rozsahu
- Absolutní odchylka od linearity
- 0,05mm
- Absolutní přesnost opakování
- 0,015mm
- Rozsah měření
- 0 - 10mm
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 20mm
- Výška
- 42mm
- Délka
- 15mm
- Mechanická podmínka montáže pro snímač
- zdánlivě lícující
- Druh krytí (IP)
- IP67
- Materiál krytu
- Plast PET
Ostatní vlastnosti
- Okolní teplota
- -25 - 70°C
Příslušenství pro IB21A795
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000116
Malé skladové zásoby
Upevnění design 21
Na skladě
Ostatní senzory
Napájení 24V DC/2 – 10A
Technologie připojení
Adaptér M8 zásuvka 4pólová/M12 konektor 4pólový
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8 4žilnatý se stíněním
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Katalogové listy
Manuály
Rozměrové výkresy
Shoda výrobku
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270802 |
| eClass-7.1 | 27270802 |
| eClass-8.0 | 27270802 |
| eClass-9.0 | 27270802 |
| eClass-9.1 | 27270802 |
| ETIM-6.0 | EC001818 |
| ETIM-7.0 | EC001818 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 209 Indukční senzory (analogové) |
| Rozměry balení | 100 x 17 x 120mm |
| Hrubá váha | 30g |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
