Magnetické snímače - Senzory pro T-drážku

MZ070787

MZ070787
Ceníková cena
82,10 €
Množství Cena Úspory
1 82,10 € –
5 79,64 € 3% / 2,46 €
10 78,00 € 5% / 4,11 €
20 75,53 € 8% / 6,57 €
50 72,25 € 12% / 9,85 €
Na skladě
Senzor Magnetický, válec, 6,2mm T-drážka, 4,3x40x6,2mm, 12-30V DC, 2x PNP NO, kabelový konektor M8 4-pin 0,5m PUR (polyuretan), IP67, plast, LED, teach-in, instalace shora, dva spínací body, poloha povrchu senzoru uprostřed zařízení.

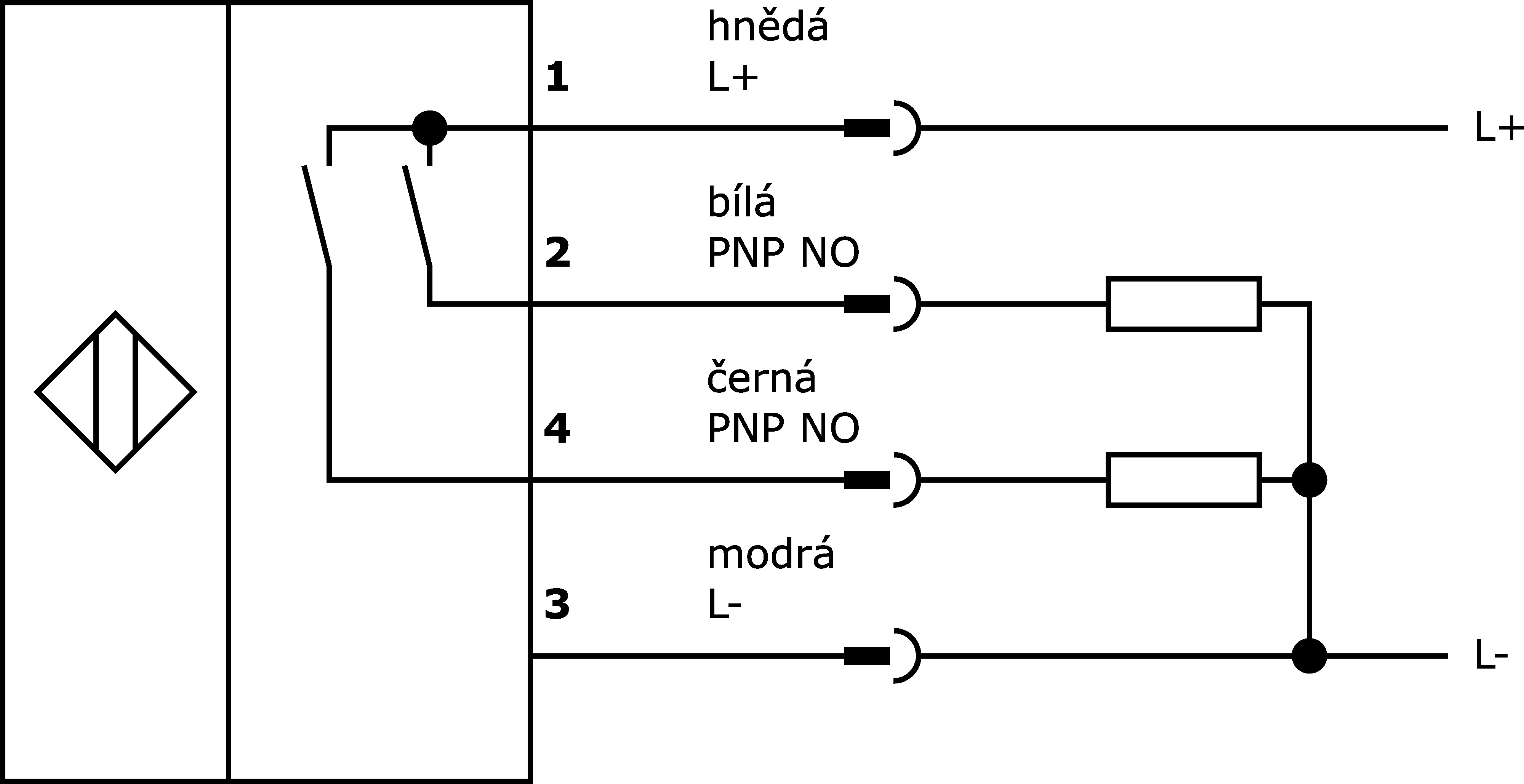

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Magnetické snímače - Senzory pro T-drážku

Pro mnoho úloh v automatizační technice je nutné rozpoznat pohybové procesy v pneumatických a hydraulických válcích a přesně zjistit polohu pístu. K tomu se používají magnetické snímače válců, které se k válcům připojují pomocí adaptérů nebo přímo zvenčí.

Elektrické vlastnosti

Počet spínacích výstupů
2
Počet spínacích bodů
2
Provedení spínací funkce
Spínací kontakt (NO)
Provedení elektrické přípojky
Kabelový konektor M8
Provedení spínacího výstupu
PNP
Jmenovitý spínací proud
100mA
Postup nastavení
Teach-In
Hystereze
4mm
Proud naprázdno
15mA
Počet pinů
4
Reprodukovatelnost přístrojů TeachIn
0,1mT
Spínací cesta (magnet / dle mezery magnetické hlavy)
50mm
Povrch snímače (aktivní)
Centrální oblast/obvod
Pokles napětí
2,2V
Výstupní funkce
Spínací bod
Zobrazení
LED displej

Mechanické vlastnosti

Počet vodičů
4
Utahovací moment
0,2Nm
Design
Kvádr
Šířka
6,2mm
Výška
4,3mm
Délka kabelu
0,5m
Délka
40mm
Poloha povrchu snímače
Střed přístroje
Montážní přístup, drážka válce
shora
Druh krytí (IP)
IP67
Materiál krytu
Plast
Opláštění kabelu

Ostatní vlastnosti

Vhodné pro
6,2mm T-drážka
Provedení válců
s výřezem ve tvaru T
Výrobce válců
Festo
Okolní teplota
-20 - 75°C
Příslušenství pro MZ070787 najdete v těchto produktových skupinách:

Montáž

Držák MZ07 pro válec 16

AM98A882
AM98A882
Příslušenství Magnetický, pro snímač MZ07, pro Válec Bosch profilová trubka, Šroubové upevnění
36,90 €
Vaše cena
Na vyžádání

Montáž pro MZ07 /MZA7 kovový

AM000036
AM000036
Příslušenství Magnetický, adaptér, 6,2x24x12mm, hliník
21,90 €
Vaše cena
Na skladě
AM000070
AM000070
Příslušenství Magnetický, montážní klip, 12x30x25 mm, rozpětí 3,9-6,6 mm, hliník, pro snímač MZ07/MZA7, pro táhlo válce,…
7,70 €
Vaše cena
Malé skladové zásoby
AM000071
AM000071
Příslušenství Magnetický, montážní klip, 16x30x30 mm, rozpětí 6,1-8,5 mm, hliník, pro senzor MZ07/MZA7, pro táhlo válce,…
8,00 €
Vaše cena
Na skladě
AM000072
AM000072
Příslušenství Magnetický, montážní klip, 18x30x38 mm, rozpětí 8,95-10,7 mm, hliník, pro snímač MZ07/MZA7, pro táhlo…
8,10 €
Vaše cena
Na skladě
AM000073
AM000073
Příslušenství Magnetický, montážní klip, 16x30x25mm, rozpětí 7,65-11,25mm, hliník, pro senzor MZ07/MZA7, pro profilovou…
7,70 €
Vaše cena
Malé skladové zásoby
AM000074
AM000074
Příslušenství Magnetický, montážní klip, 18x30x28mm, rozpětí 10,8-14,2mm, hliník, pro senzor MZ07/MZA7, pro profilovou…
8,00 €
Vaše cena
Malé skladové zásoby
AM000075
AM000075
Příslušenství Magnetický, montážní klip, 24x30x32mm, rozpětí 13,25-16,88mm, hliník, pro senzor MZ07/MZA7, pro profilovou…
8,10 €
Vaše cena
Na skladě
AM000076
AM000076
Příslušenství magnetický, svorka, 4x6,2x6,2mm, hliník
9,70 €
Vaše cena
Na skladě
AM000116
AM000116
Příslušenství Magnetický, Montážní páska, 350x8mm, Rozsah 25-90mm, pro snímač MZ07, nerezavějící ocel
21,00 €
Vaše cena
Na skladě
AM000122
AM000122
Příslušenství Magnetický, adaptér, 6,3x35x16mm, hliník
27,80 €
Vaše cena
Na skladě
AM98E153
AM98E153
Příslušenství Magnetický, Montážní páska, 259x9,5mm, Rozsah 35-68mm, pro snímač MZ07, nerezavějící ocel
19,10 €
Vaše cena
Na vyžádání
AM991359
AM991359
Příslušenství Magnetický, montážní klip, 32x30x42 mm, rozpětí 11,5-22,6 mm, hliník, pro snímač MZ07/MZA7, pro lištu…
109,50 €
Vaše cena
Na skladě

Pevný doraz pro MZ07

AM000076
AM000076
Příslušenství magnetický, svorka, 4x6,2x6,2mm, hliník
9,70 €
Vaše cena
Na skladě

Svorka kabelu T-drážka

AM000087
AM000087
Příslušenství Magnetický, Svorka kabelu, Plast
13,30 €
Vaše cena
Balení obsahuje 10 ks.
Na skladě

Upevňovací materiál pro MZ07 / MZA7

AM000037
AM000037
Příslušenství Magnetický, Upevňovací spona, 18x19x19mm, Rozsah 8,3-9,4mm, Plast, pro snímač MZ07, pro Válec obvod 8
10,10 €
Vaše cena
Na vyžádání
AM000038
AM000038
Příslušenství Magnetický, Upevňovací spona, 20x21x19mm, Rozsah 10,2-11,95mm, Plast, pro snímač MZ07, pro Válec obvod 10
10,10 €
Vaše cena
Na skladě
AM000039
AM000039
Příslušenství Magnetický, Upevňovací spona, 22x22x19mm, Rozsah 12,15-13,8mm, Plast, pro snímač MZ07, pro Válec obvod 12
10,10 €
Vaše cena
Na skladě
AM000040
AM000040
Příslušenství Magnetický, Upevňovací spona, 25x27x19mm, Rozsah 16-18,1mm, Plast, pro snímač MZ07, pro Válec obvod 16
10,10 €
Vaše cena
Na skladě
AM000041
AM000041
Příslušenství Magnetický, Upevňovací spona, 30x34x19mm, Rozsah 20,1-21,8mm, Plast, pro snímač MZ07, pro Válec obvod 20
10,10 €
Vaše cena
Na skladě
AM000042
AM000042
Příslušenství Magnetický, Upevňovací spona, 35x37x19mm, Rozsah 25,2-27,3mm, Plast, pro snímač MZ07, pro Válec obvod 25
10,10 €
Vaše cena
Na skladě
AM000043
AM000043
Příslušenství Magnetický, Upevňovací spona, 42x40x19mm, Rozsah 32,6-35mm, Plast, pro snímač MZ07, pro Válec obvod 32
11,00 €
Vaše cena
Na skladě
AM000044
AM000044
Příslušenství Magnetický, Upevňovací spona, 50x45x19mm, Rozsah 40,8-42,8mm, Plast, pro snímač MZ07, pro Válec obvod 40
11,00 €
Vaše cena
Na skladě
AM000045
AM000045
Příslušenství Magnetický, Upevňovací spona, 60x55x19mm, Rozsah 50,7-53mm, Plast, pro snímač MZ07, pro Válec obvod 50
11,00 €
Vaše cena
Malé skladové zásoby
AM000046
AM000046
Příslušenství Magnetický, Upevňovací spona, 74x67x19mm, Rozsah 63,4-66mm, Plast, pro snímač MZ07, pro Válec obvod 63
11,00 €
Vaše cena
Malé skladové zásoby
AM000048
AM000048
Příslušenství Magnetický, montážní klip, 55x47x10mm, rozpětí 40,5-43mm, plast, pro snímač 9round, pro válec 40round
20,80 €
Vaše cena
Na vyžádání

Upevňovací svěrka konektor M8/zásuvka

AV000142
AV000142
Příslušenství Kabelový konektor, Upevňovací svěrka, 8,5mm, PPO, Jednotka balení 5, Příslušenství pro Kabelový…
16,50 €
Vaše cena
Balení obsahuje 5 ks.
Na skladě

Nástroj

Multifunkční nářadí

AY000154
AY000154
Nářadí, Sada šroubováků, Vnitřní šestihran 0,7mm, Vnitřní šestihran 0,9mm, Vnitřní šestihran 1,3mm, Vnitřní šestihran…
26,90 €
Vaše cena
Na skladě

Testery senzorů

VY000004
VY000004
Napájení stejnosměrným proudem, Snímač Tester, 120x26x72mm, 18, 0,04A, Spoj pružinového (proti)tahu 4pólový, IP20, Plast
85,50 €
Vaše cena
Na skladě

Ostatní senzory

Napájení 24V DC/100mA spínacího zesilovače

NG530002
NG530002
Napájení stejnosměrným proudem, jednofázový, 99x114x22mm, 24V, 0,1A, Počet reléových výstupů 2, 100-264V AC 50Hz,…
159,30 €
Vaše cena
Na skladě

Ochranné víko Teflon M8

AY98C293
AY98C293
Příslušenství Snímač, Teflonový kryt, M8x1 5dlouhé, Polytetrafluorethylen (PTFE)
18,30 €
Vaše cena
Malé skladové zásoby

Technologie připojení

Adaptér M8 zásuvka 4pólová/M12 konektor 4pólový

VK000040
VK000040
Adaptace, M8 Samice (zdířka) 4pólový přímý, M12 Samec (zástrčka) 4pólový přímý, 24V, -25-85°C, IP67, Oleje a chladící…
14,10 €
Vaše cena
Na skladě

Adaptér M8 zásuvka 4pólová/M8 konektor 3pólový

VK000039
VK000039
Adaptace, M8 Samice (zdířka) 4pólový přímý, M8 Samec (zástrčka) 3pólový přímý, 24V, -25-85°C, IP67, Oleje a chladící…
14,10 €
Vaše cena
Na skladě

Ochranná hadice

AY000141
AY000141
Plastová ochranná hadice, Ø17mm, Vnitřní průměr 10mm, -40-250°C, Skleněné vlákno se silikonovým kaučukem, Krátkodobá…
39,30 €
Vaše cena
Na skladě

Propojovací kabel Y VK000048

VK000048
VK000048
Distribuční svorka, 2x M8 3-pin, M8 4-pin
39,50 €
Vaše cena
Na skladě

Připojovací kabely M8 4pólový sériová produkce

VK003071
VK003071
Kabelový konektor, zahnutý, Vhodné pro montáž svépomocí, Pájecí přívod, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 Samice (zdířka)…
13,70 €
Vaše cena
Malé skladové zásoby
VK003075
VK003075
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Pájecí přívod, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 Samice (zdířka)…
13,50 €
Vaše cena
Malé skladové zásoby
VK003171
VK003171
Kabelový konektor, zahnutý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø5mm, 4A, 60V, -40-85°C, M8 Samice (zdířka)…
26,70 €
Vaše cena
Na skladě
VK003175
VK003175
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø3,5-5mm, 4A, 30V, -40-85°C, M8 Samice…
12,50 €
Vaše cena
Na skladě
VK003275
VK003275
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Přípojka šroubení, Ø13,7mm, Stíněné, 4A, 30V, -30-85°C, M8 Samice…
39,00 €
Vaše cena
Na skladě
VK003S75
VK003S75
Kabelový konektor, přímý, Vhodné pro montáž svépomocí, Rychlé připojení, Ø4-5,1mm, 4A, 32V, -25-85°C, M8 Samice (zdířka)…
14,60 €
Vaše cena
Na skladě

Připojovací kabely M8 4žilnatý

VK200371
VK200371
Připojovací kabel, 2m, zásuvka M8 4-pólová úhlová, volná koncovka kabelu, 4x0,34mm², PUR (polyuretan), Ø4,7mm, 30V,…
14,80 €
Vaše cena
Na skladě
VK200375
VK200375
Připojovací kabel, 2m, zásuvka M8 4-pólová rovná, volná koncovka kabelu, 4x0,34mm², PUR (polyuretan), Ø4,7mm, 30V,…
14,80 €
Vaše cena
Na skladě
VK300375
VK300375
Připojovací kabel, 3m, M8 4-pólový, volná koncovka kabelu 4-pólová, 4x0,34mm², PUR (polyuretan), Ø4,7mm, 30V, -30-90°C,…
16,60 €
Vaše cena
Na skladě
VK500371
VK500371
Připojovací kabel, 5m, M8 zásuvka 4-pólová úhlová, volná koncovka kabelu 4-pólová, 4x0,34mm², PUR (polyuretan), Ø4,7mm,…
18,70 €
Vaše cena
Na skladě
VK500375
VK500375
Přívodní kabel, 5m, M8 Samice (zdířka) 4pólový přímý, volná koncovka vedení 4pólový, 4x0,34mm², PUR (Polyuretan),…
18,70 €
Vaše cena
Na skladě
VKA00371
VKA00371
Připojovací kabel, 10 m, 4kolíková úhlová zásuvka M8, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø4,7 mm, 30…
27,30 €
Vaše cena
Na skladě
VKA00375
VKA00375
Připojovací kabel, 10 m, zásuvka M8 4-pólová přímá, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), Ø4,7 mm, 30 V,…
27,30 €
Vaše cena
Na skladě
VKAE0371
VKAE0371
Připojovací kabel, 15 m, 4kolíková úhlová zásuvka M8, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), vhodný pro…
34,00 €
Vaše cena
Na skladě
VKAE0375
VKAE0375
Připojovací kabel, 15 m, zásuvka M8 se 4 kolíky rovná, volná koncovka kabelu, 4x0,34 mm², PUR (polyuretan), vhodný pro…
34,00 €
Vaše cena
Na skladě

Připojovací kabely M8-zásuvka M12-konektor 4žilnatý

VK030F81
VK030F81
Připojovací kabel, 0,3 m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34 mm², PUR (polyuretan), 60 V,…
14,90 €
Vaše cena
Na skladě
VK030F85
VK030F85
Připojovací kabel, 0,3 m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34 mm², PUR (polyuretan), 60 V,…
14,90 €
Vaše cena
Na skladě
VK03C969
VK03C969
Připojovací kabel, 0,3 m, zásuvka M8 3-pólová úhlová, konektor M8 3-pólová úhlová, 3x0,34 mm², PUR (polyuretan), 60 V,…
15,90 €
Vaše cena
Na skladě
VK060F81
VK060F81
Připojovací kabel, 0,6 m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34 mm², PUR (polyuretan), 60 V,…
15,40 €
Vaše cena
Malé skladové zásoby
VK060F85
VK060F85
Připojovací kabel, 0,6 m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34 mm², PUR (polyuretan), 60 V,…
15,40 €
Vaše cena
Na skladě
VK100F81
VK100F81
Připojovací kabel, 1m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34mm², PUR (polyuretan), 60V, IP67,…
15,80 €
Vaše cena
Malé skladové zásoby
VK100F85
VK100F85
Připojovací kabel, 1m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34mm², PUR (polyuretan), 60V, IP67,…
15,80 €
Vaše cena
Na skladě
VK150F81
VK150F81
Připojovací kabel, 1,5 m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34 mm², PUR (polyuretan), 60 V,…
16,30 €
Vaše cena
Malé skladové zásoby
VK150F85
VK150F85
Připojovací kabel, 1,5 m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34 mm², PUR (polyuretan), 60 V,…
16,30 €
Vaše cena
Na skladě
VK200F81
VK200F81
Připojovací kabel, 2m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34mm², PUR (polyuretan), 60V, IP67,…
16,80 €
Vaše cena
Na skladě
VK200F85
VK200F85
Připojovací kabel, 2m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34mm², PUR (polyuretan), 60V, IP67,…
16,80 €
Vaše cena
Na skladě
VK300F81
VK300F81
Připojovací kabel, 3m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34mm², PUR (polyuretan), 60V, IP67,…
18,00 €
Vaše cena
Malé skladové zásoby
VK300F85
VK300F85
Připojovací kabel, 3m, zásuvka M8 4-pólová rovná, konektor M12 4-pólová rovná, 4x0,34mm², PUR (polyuretan), 60V, IP67,…
18,00 €
Vaše cena
Na skladě
VK500F81
VK500F81
Připojovací kabel, 5m, zásuvka M8 4-pólová úhlová, konektor M12 4-pólová přímá, 4x0,34mm², PUR (polyuretan), 60V, IP67,…
20,10 €
Vaše cena
Malé skladové zásoby
VK500F85
VK500F85
Připojovací kabel, 5 m, zásuvka M8 4-pólová přímá, konektor M12 4-pólová přímá, 4x0,34 mm², PUR (polyuretan), 60 V,…
20,10 €
Vaše cena
Na vyžádání
Klasifikace Třída
eClass-7.0 27270104
eClass-7.1 27270104
eClass-8.0 27270104
eClass-9.0 27270104
eClass-9.1 27270104
ETIM-6.0 EC002544
ETIM-7.0 EC002544
Vlastnost Hodnota
V souladu s RoHS Ano
V souladu s REACH Ano
V souladu s ODS Ano
V souladu s POP Ano
TSCA konformita Ano
Skupina produktů IPF 220 Senzory pneumatického válce
Rozměry balení 150 x 10 x 210mm
Hrubá váha 15g
0,06kg CO₂e
Číslo zboží 85365019
WEEE číslo 40951076
Porovnat
