PT3A0576
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 149,00 € | – |
| 5 | 144,53 € | 3% / 4,47 € |
| 10 | 141,55 € | 5% / 7,45 € |
| 20 | 137,08 € | 8% / 11,92 € |
| 50 | 131,12 € | 12% / 17,88 € |
Malé skladové zásoby
Laserový senzor, senzor s difúzním odrazem, 38 × 21 × 11 mm, sériové číslo: 2500, 10–30 V DC, 1x PNP+NPN NC/NO, IO-Link, 4pinový konektor M8, IP67, plast ASA+PMMA, 10 Hz, infračervená laserová dioda, bodový, učení
Porovnat
Laserové senzory - Difuzní snímače s potlačeným pozadím
Optické senzory pracují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní princip fungování spočívá ve vysílání a příjmu světla. Existují tři varianty: 1. Světelný závorový senzor se skládá ze dvou samostatných zařízení – vysílače a přijímače –, která jsou navzájem vyrovnána. Jakmile dojde k přerušení světelného paprsku mezi těmito dvěma zařízeními, spínací výstup integrovaný do přijímače změní svůj stav. 2. U odrazové světelné závory jsou vysílač a přijímač umístěny v jediném zařízení. Vysílaný světelný paprsek se odráží směrem k přijímači pomocí reflektoru namontovaného naproti němu. Jakmile dojde k přerušení světelného paprsku, spínací výstup integrovaný do zařízení změní svůj stav. 3. U senzoru s difúzním odrazem jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač zaznamená odražené světlo, spínací výstup integrovaný do zařízení změní svůj stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 50ms
- Počet spínacích výstupů
- 1
- Provedení spínací funkce
- Normálně otevřený kontakt (NO pro PNP) Normálně uzavřený kontakt (NC pro NPN) - nastavitelný
- Provedení elektrické přípojky
- Konektor M8
- Provedení spínacího výstupu
- Dvojčinný (Push/Pull)
- Jmenovitý spínací proud
- 100mA
- Postup nastavení
- Teach-In
- Proud naprázdno
- 55mA
- Počet pinů
- 4
- Doba odezvy
- 0,5ms
- Snímací rozsah
- 0 - 2 500mm
- Frekvence spínání
- 10Hz
- Pokles napětí
- 2,5V
- Snímací funkce
- světlem/tmou přepínaný/fázovaný
- Doba poklesu
- 50ms
- Absolutní přesnost opakování
- 2mm
- Podporované komunikační rozhraní
- IO-Link
- Zobrazení
- LED displej
- Provozní napětí
- 10–30 VDC

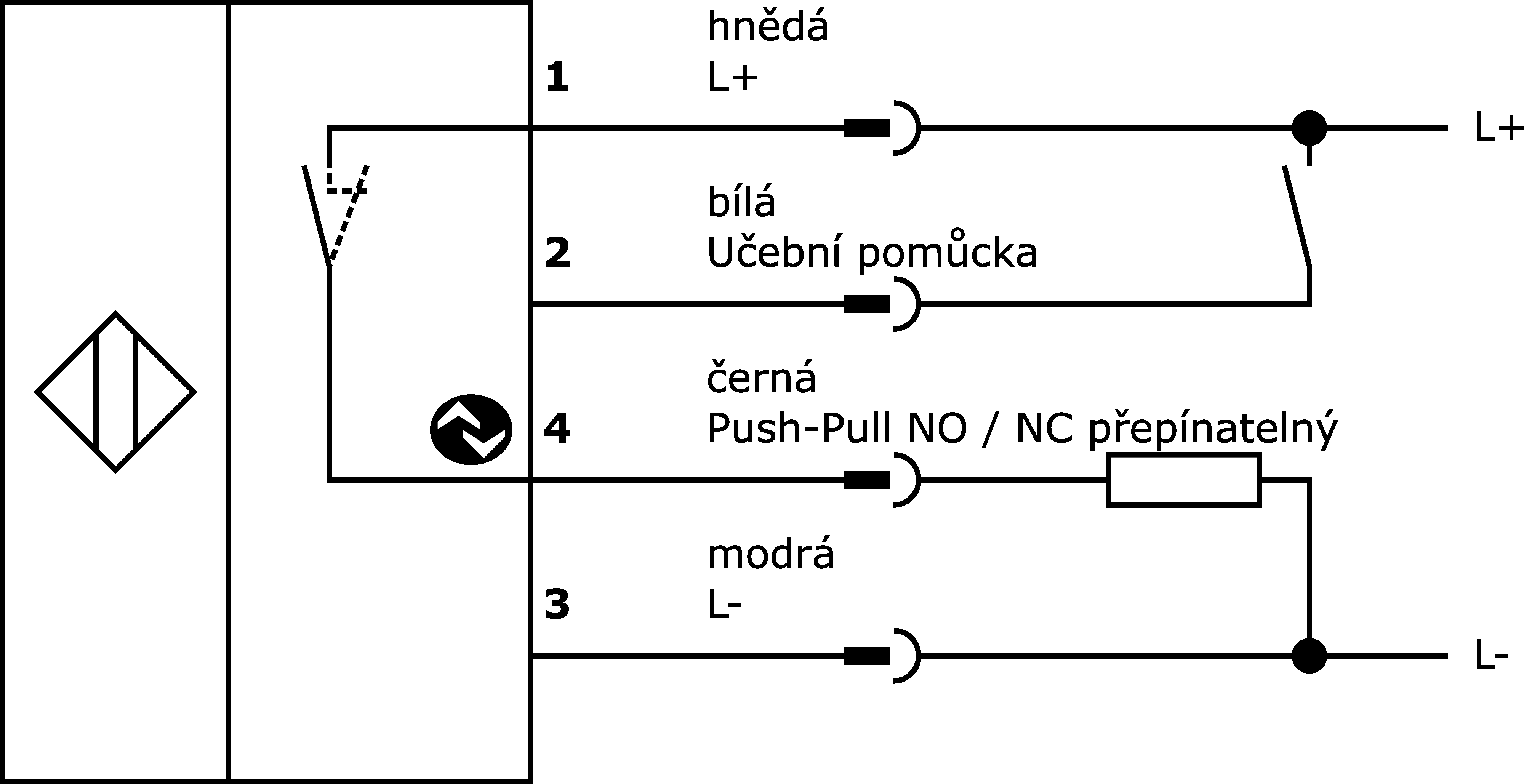

- Elektrické připojení
- 4kolíkový konektor M8
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 11mm
- Výška
- 38,2mm
- Délka
- 21mm
- Skladovací teplota
- -40 - 70°C
- Odolnost proti nárazu
- 10g
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Plast ASA
- rozměry
- 21 × 11 × 38,2 mm
Optické vlastnosti
- Třída laseru
- Třída 1
- Druh světla
- Laserová dioda, infračervené světlo
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 940nm
Ostatní vlastnosti
- Okolní teplota
- -30 - 55°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
- Verze s IO-Link
- V1.1
