AY000096
Příslušenství Senzor, montážní sada, kovový, kulový kloub
Na skladě
Laserové senzory - Měření vzdálenosti
PT49C070
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 873,30 € | – |
| 5 | 847,10 € | 3% / 26,20 € |
| 10 | 829,64 € | 5% / 43,67 € |
| 20 | 803,44 € | 8% / 69,86 € |
| 50 | 768,50 € | 12% / 104,80 € |
Malé skladové zásoby
Senzor laserový, difuzní odrazový senzor, 49x40x14mm, Sn:50-350mm, triangulace, 12-28V DC, 4-20mA, konektor M8 4-pin, IP67, zinkový odlitek+sklo, laserová dioda, červené světlo, čára, teach-in
Porovnat
Laserové senzory - Měření vzdálenosti
Optické senzory fungují bezkontaktně. Detekují objekty bez ohledu na jejich vlastnosti (např. tvar, barva, struktura povrchu, materiál). Základní způsob činnosti je založen na vysílači a přijímači světla. Existují tři různé verze: 1. Senzor s průchozím paprskem se skládá ze dvou samostatných zařízení, vysílače a přijímače, které jsou vzájemně vyrovnány. Je-li světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači změní svůj stav. 2. V reflexní světelné závoře jsou vysílač a přijímač umístěny v jednom zařízení. Vysílaný světelný paprsek se odráží na přijímač pomocí reflektoru, který je namontován naproti. Jakmile je světelný paprsek přerušen, spínací výstup integrovaný v zařízení změní svůj stav. 3. Snímač s rozptýleným odrazem má vysílač a přijímač v jednom zařízení. Vyslaný světelný paprsek se odráží od detekovaného objektu. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v zařízení změní svůj stav.
Elektrické vlastnosti
- Odezva/doba poklesu
- 0,4ms
- Provedení výstupu alarmu
- PNP/NPN
- Provedení analogového výstupu
- 4 - 20mA

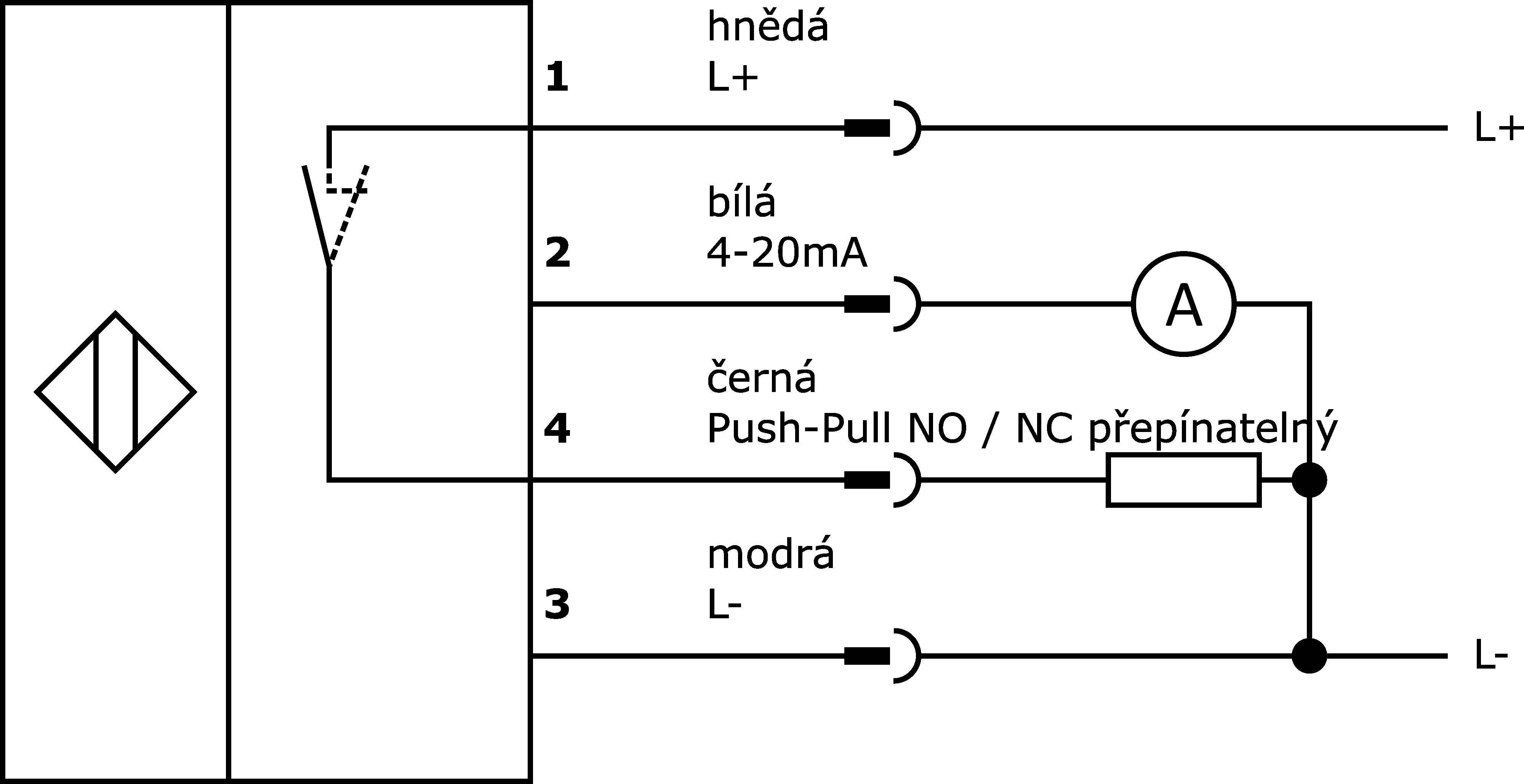

- Provedení elektrické přípojky
- Konektor M8
- Jmenovitý spínací proud
- 100mA
- Postup nastavení
- Teach-In
- Výkon laseru
- 2mW
- Proud naprázdno
- 50mA
- Odchylka od linearity
- 1,1mm
- Počet pinů
- 4
- Relativní odchylka od linearity
- 0,15%
- Absolutní odchylka od linearity
- 1,1mm
- Absolutní přesnost opakování
- 0,03mm
- Princip měření
- triangulace
- Rozsah měření
- 50 - 350mm
- Zobrazení
- LED displej
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 13,6mm
- Výška
- 49mm
- Délka
- 40,3mm
- Skladovací teplota
- -20 - 60°C
- Max. utahovací moment
- 1Nm
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- sklo
- Materiál krytu
- Zinkový tlakový odlitek
Optické vlastnosti
- Vzdálenost mezí Teach In
- 5mm
- Třída laseru
- Třída 2
- Druh světla
- červené světlo
- Tvar světelného paprsku
- Linka
- Vlnová délka snímače
- 660nm
Ostatní vlastnosti
- Okolní teplota
- -10 - 50°C
- Referenční médium / objekt
- Materiál s 90% odrazivostí
Příslušenství pro PT49C070
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000096
Malé skladové zásoby
Příslušenství, design 49
Na skladě
Nástroj
Testery senzorů
Ostatní senzory
Kontrolní protokol pro PT Analogový
Na vyžádání
Laser na registrační značky třídy 2
Malé skladové zásoby
Napájení 24V DC/2 – 10A
Technologie připojení
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8 4žilnatý se stíněním
Připojovací kabely M8-zásuvka M8-konektor 4žilnatý
Katalogové listy
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě UKCAPDF-Soubor, 475 KB
-
pdfShoda materiáluPDF-Soubor, 482 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 255 KB
-
pdfProhlášení o shodě ULPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
-
pdfSenzorová řešení pro filmový průmyslPDF-Soubor, 2.7 MB
-
pdfProdukty, které inspirujíPDF-Soubor, 8.5 MB
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270801 |
| eClass-7.1 | 27270801 |
| eClass-8.0 | 27270801 |
| eClass-9.0 | 27270801 |
| eClass-9.1 | 27270801 |
| ETIM-6.0 | EC001825 |
| ETIM-7.0 | EC001825 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 169 Laserové snímače (analogové) |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 94g |
| 0,55kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
