Czujniki laserowe - Pomiar odległości
PT49C070
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 873,30 € | – |
| 5 | 847,10 € | 3% / 26,20 € |
| 10 | 829,64 € | 5% / 43,67 € |
| 20 | 803,44 € | 8% / 69,86 € |
| 50 | 768,50 € | 12% / 104,80 € |
Niedobór zapasów
Czujnik laserowy, przycisk, 49x40x14mm, Sn:50-350mm, triangulacja, 12-28V DC, 4-20mA, złącze wtykowe M8 4-stykowe, IP67, odlew cynkowy+szkło, dioda laserowa, światło czerwone, linia, teach-in
Porównaj
Czujniki laserowe - Pomiar odległości
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. w przypadku skanera światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane w urządzeniu zmienia swój stan.
Inne właściwości
- Temperatura otoczenia
- -10 - 50°C
- Nośnik odniesienia / obiekt
- Materiał o współczynniku odbicia 90%
Właściwości elektryczne
- Czas reakcji
- 0,4ms
- Wykonanie wyjścia alarmowego
- PNP/NPN
- Konstrukcja wyjścia analogowego
- 4 - 20 mA

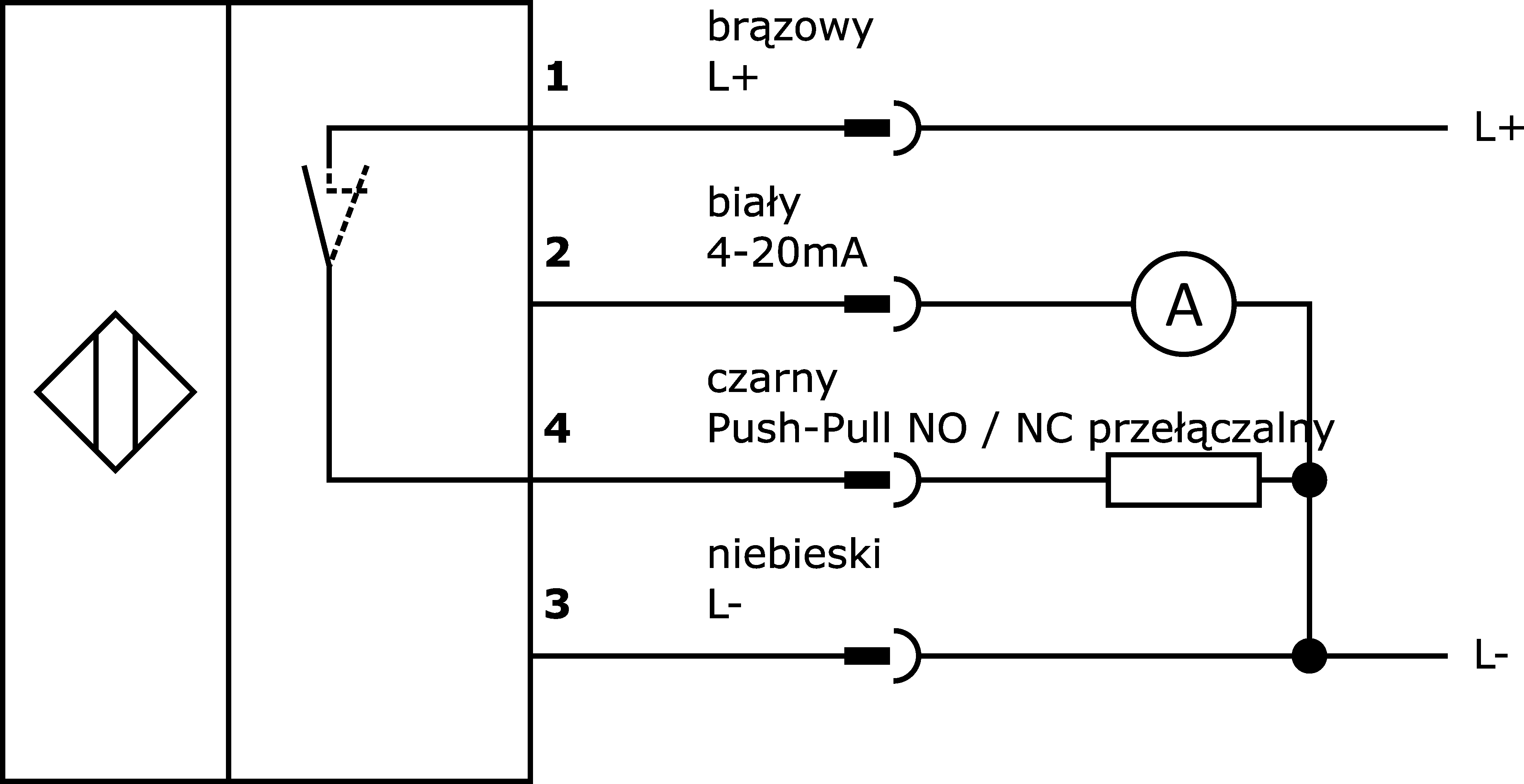

- Projekt połączenia elektrycznego
- Złącze wtykowe M8
- Znamionowy prąd przełączania
- 100mA
- Procedura ustawiania
- Teach-In
- Moc lasera
- 2mW
- Prąd bez obciążenia
- 50mA
- Odchylenie liniowości
- 1,1mm
- Liczba biegunów
- 4
- Względne odchylenie liniowości
- 0,15%
- Bezwzględne odchylenie liniowości
- 1,1mm
- Bezwzględna powtarzalność
- 0,03mm
- Zasada pomiaru
- triangulacja
- Zakres pomiarowy
- 50 - 350mm
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 13,6mm
- Wysokość
- 49mm
- Długość
- 40,3mm
- Temperatura przechowywania
- -20 - 60°C
- Maksymalny moment dokręcania
- 1Nm
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- szkło
- Materiał obudowy
- Odlew cynkowy
Właściwości optyczne
- Distance Teach InLimits
- 5mm
- Klasa lasera
- Klasa 2
- Rodzaj światła
- Czerwone światło
- Kształt wiązki światła
- Linia
- Długość fali czujnika
- 660nm
Znajdź akcesoria dla PT49C070
w tych grupach produktów:
Inne czujniki
Laser do tablic rejestracyjnych klasy 2
Protokół testowy dla PT Analogue
Zasilanie 24V DC / 2 - 10A
Montaż
Projekt akcesoriów 49
W magazynie
System montażowy dla AY000096
W magazynie
Niedobór zapasów
Narzędzie
Tester czujników
Technologia połączeń
4-żyłowe gniazda kablowe M8 z ekranem
4-przewodowe gniazda kablowe M8
Gniazda kablowe Gniazdo M8 Wtyk M8 4-przewodowy
Konfigurowalne 4-biegunowe gniazda kablowe M8
Arkusze danych
Instrukcje
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 475 KB
-
pdfZgodność materiałowaPDF-Plik, 482 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 256 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 254 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Ulotka produktu
-
pdfRozwiązania czujników dla przemysłu filmowegoPDF-Plik, 2.7 MB
-
pdfProdukty, które inspirująPDF-Plik, 8.5 MB
Biała księga
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270801 |
| eClass-7.1 | 27270801 |
| eClass-8.0 | 27270801 |
| eClass-9.0 | 27270801 |
| eClass-9.1 | 27270801 |
| ETIM-6.0 | EC001825 |
| ETIM-7.0 | EC001825 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 169 Przycisk lasera (analogowy) |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 94g |
| Ślad CO2 | 0,55kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
