Průtokové snímače - Senzory pro vzduch

SL450824

SL450824
Ceníková cena
381,00 €
Množství Cena Úspory
1 381,00 € –
5 369,57 € 3% / 11,43 €
10 361,95 € 5% / 19,05 €
20 350,52 € 8% / 30,48 €
50 335,28 € 12% / 45,72 €
Na vyžádání
Snímač Proud, Vzduch, kalorimetrický, 78x108x50mm, G 1/2 palce, 24V DC, Kontakt relé Spínací kontakt (NO), Spojení konektorem M12 4pólový, PBT, Pevnost v tlaku 30bar
Včetně Těsnicí kroužek, Šroubovák

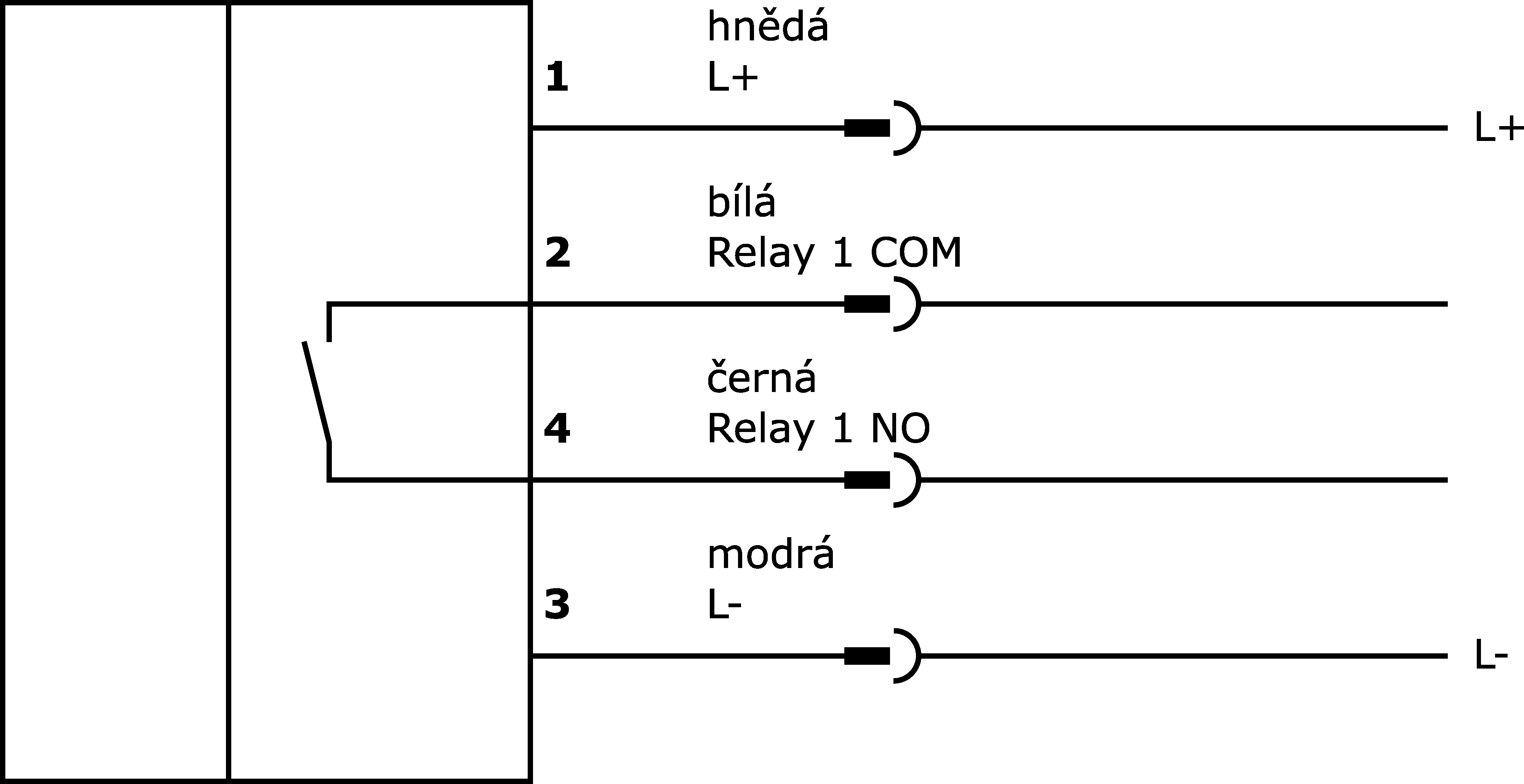

Diagram připojení
Rozměrový výkres
3D model
Porovnat

Průtokové snímače - Senzory pro vzduch

Funkce snímače průtoku je založena na kalorimetrickém principu. Sonda se zahřívá o několik stupňů Celsia zevnitř směrem k průtokovému médiu, do něhož vyčnívá. Pokud médium proudí, teplo generované v čidle se rozptýlí médiem. Nastavená teplota v senzoru je měřena a porovnána s měřenou teplotou média. Ze získaného teplotního rozdílu lze pro každé médium odvodit stav průtoku. Tyto snímače se mimo jiné používají při monitorování chladicích systémů, ventilačních systémů, suchého chodu čerpadel, při kontrole přítomnosti proudění tekutin nebo plynů.

Elektrické vlastnosti

Odezva/doba poklesu
30 000ms
Provedení spínací funkce
Spínací kontakt (NO)
Provedení elektrické přípojky
Konektor M12
Provedení spínacího výstupu
Kontakt relé
Zpoždění připravenosti
90ms
Proud naprázdno
80mA
Počet pinů
4
Princip měření
Kalorimetrické
Rozsah měření rychlosti průtoku
0,5 - 30m/s
Zobrazení
LED displej
Rozsah měření Rychlost proudění vzduchu
0,5 - 30m/s

Mechanické vlastnosti

Provedení procesního připojení
G1/2 palce
Design
Kvádr
Šířka
50mm
Pevnost v tlaku
30bar
Délka závitu
48mm
Výška
78mm
Délka
108mm
Teplota média
-20 - 80°C
Druh krytí (IP)
IP67
Materiál krytu
PBT
Materiál měřicího snímače
Ušlechtilá ocel 1.4305

Ostatní vlastnosti

Vhodné pro
Plyny
Okolní teplota
-20 - 70°C
Referenční médium / objekt
Vzduch
