Czujniki przepływu - Czujniki powietrza
SL450824
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 369,90 € | – |
| 5 | 358,80 € | 3% / 11,10 € |
| 10 | 351,41 € | 5% / 18,50 € |
| 20 | 340,31 € | 8% / 29,59 € |
| 50 | 325,51 € | 12% / 44,39 € |
Na żądanie
Czujnik przepływu, powietrza, kalorymetryczny, 78x108x50mm, G 1/2", 24V DC, styk przekaźnika NO, złącze wtykowe M12 4-pin, PBT, odporność na ciśnienie 30bar
W zestawie 1x Pierścień uszczelniający, 1x Śrubokręt
Porównaj
Czujniki przepływu - Czujniki powietrza
Działanie czujnika przepływu opiera się na zasadzie kalorymetrycznej. Czujnik jest podgrzewany od wewnątrz o kilka stopni Celsjusza w porównaniu do medium, w którym się znajduje. Jeśli medium przepływa, ciepło generowane w czujniku jest rozpraszane przez medium. Temperatura czujnika jest mierzona i porównywana z temperaturą medium, która również jest mierzona. Warunki przepływu dla każdego medium można określić na podstawie uzyskanej różnicy temperatur. Czujniki te są wykorzystywane na przykład do monitorowania systemów chłodzenia, systemów wentylacji, pracy pomp na sucho oraz poprzez monitorowanie obecności przepływów cieczy lub gazów.
- Zakres pomiarowy Prędkość przepływu powietrza
- 0,5 - 30
Inne właściwości
- Temperatura otoczenia
- -20 - 70°C
- Odpowiednie nośniki
- Gazy
- Nośnik odniesienia / obiekt
- Powietrze
- Do zastosowań pneumatycznych
- Tak
- Nadaje się do płynów
- Nie
Właściwości elektryczne
- Czas reakcji
- 30 000ms
- Wykonywanie funkcji przełączania
- Styk zwierny (NO)
- Projekt połączenia elektrycznego
- Złącze wtykowe M12
- Konstrukcja wyjścia przełączającego
- Styk przekaźnika
- Opóźnienie gotowości
- 90ms
- Prąd bez obciążenia
- 80mA
- Liczba biegunów
- 4
- Zasada pomiaru
- Kalorymetryczny
- Napięcie robocze (DC)
- 24V
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Projekt połączenia procesowego
- G1/2 cala
- Projekt
- Prostopadłościan
- Szerokość
- 50mm
- Wytrzymałość na ściskanie
- 30bar
- Długość gwintu
- 48mm
- Wysokość
- 78mm
- Długość
- 108mm
- Średnia temperatura
- -20 - 80°C
- Klasa ochrony (IP)
- IP67
- Materiał obudowy
- PBT
- Materiał czujnika
- Stal nierdzewna 1.4305
- Zakres pomiaru prędkości przepływu
- 0,5 - 30m/s
Znajdź akcesoria dla SL450824
w tych grupach produktów:
5-pinowe gniazda kablowe M12, możliwość montażu
4-pinowe gniazda kablowe M12, możliwość montażu
4-żyłowe gniazda kablowe M12
Arkusze danych
Instrukcje
Rysunki
-
jpgRysunek technicznyJPG-Plik, 45 KB
-
dwg2DDWG-Plik, 139 KB
-
stp3DSTP-Plik, 171 KB
-

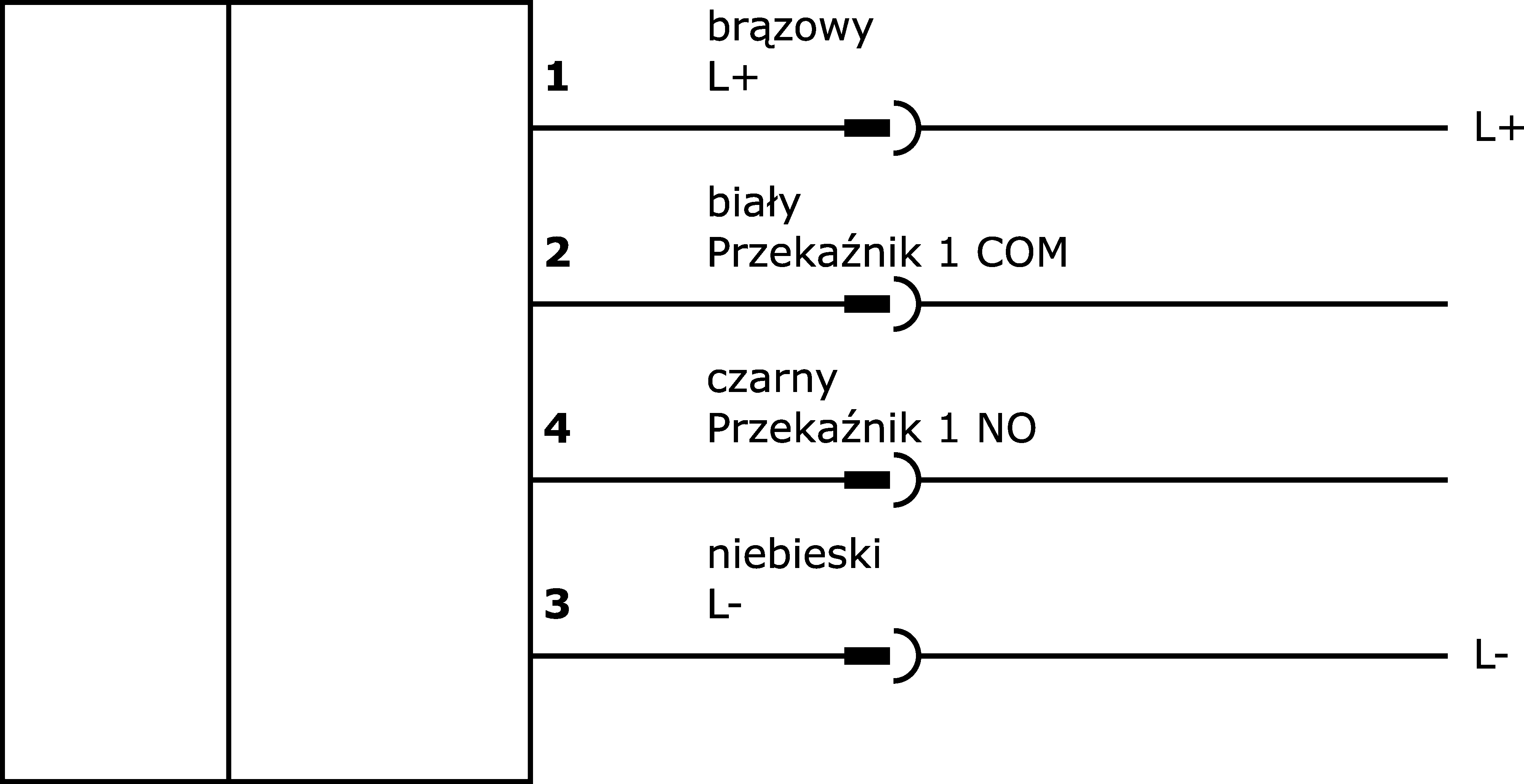

pngSchemat połączenia internetowegoPNG-Plik, 10 KB
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 407 KB
-
pdfDeklaracja zgodności CEPDF-Plik, 256 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 76 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 73 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 57 KB
Różne
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27371815 |
| eClass-7.1 | 27371815 |
| eClass-8.0 | 27371815 |
| eClass-9.0 | 27371815 |
| eClass-9.1 | 27371815 |
| ETIM-6.0 | EC002580 |
| ETIM-7.0 | EC002580 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Grupa produktów IPF | 300 Czujniki przepływu |
| Wymiary opakowania | 138 x 95 x 210mm |
| Masa brutto | 550g |
| Numer taryfy celnej | 90268020 |
| Numer WEEE | 40951076 |
