Sensores de caudal - Sensores de ar
SL450824
| montante | preço | desconto |
|---|---|---|
| 1 | 369,90 € | – |
| 5 | 358,80 € | 3% / 11,10 € |
| 10 | 351,41 € | 5% / 18,50 € |
| 20 | 340,31 € | 8% / 29,59 € |
| 50 | 325,51 € | 12% / 44,39 € |
A pedido
sensor de fluxo, Ar, Calorimétrico, 78x108x50mm, G1/2 polegada, 24V DC, Contacto de relé NO (NA), Ligação de encaixe M12 4pin, PBT, Resistência à pressão 30bar
incluindo 1x Anel de vedação, 1x Chave de fendas
Comparar
Sensores de caudal - Sensores de ar
A função do sensor de caudal baseia-se no princípio da calorimetria. A sonda é aquecida a partir do interior alguns graus Celsius em relação ao meio de fluxo, no qual se projecta. Quando o meio flui, o calor gerado na sonda é dissipado através do meio. A temperatura no interior da sonda é medida e comparada com a temperatura do meio igualmente medida. A partir da diferença de temperatura obtida, o estado de fluxo de cada meio pode ser derivado. Estes sensores são aplicados em áreas como a monitorização de sistemas de refrigeração, sistemas de ventilação, funcionamento a seco de bombas, verificando a presença de fluxos de líquidos ou gases.
- Gama de medição Velocidade do caudal com ar
- 0,5 - 30
Outras propriedades
- Temperatura ambiente
- -20 - 70°C
- Meios adequados
- Gases
- Meio de referência / objecto
- Ar
- Para aplicações pneumáticas
- Sim
- Adequado para líquidos
- Não
Propriedades eléctricas
- Tempo de resposta
- 30.000ms
- Execução da função de comutação
- Contacto normalmente aberto (NA)
- Concepção da ligação eléctrica
- Conector M12
- Versão de saída de comutação
- Contacto do relé
- Atraso de prontidão
- 90ms
- Corrente em vazio
- 80mA
- Número de postes
- 4
- Princípio de medição
- Calorimétrico
- Tensão de funcionamento (DC)
- 24V
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Concepção da ligação ao processo
- G1/2 polegada
- Tipo
- Cubóide
- Largo
- 50mm
- Resistência à compressão
- 30bar
- Comprimento da rosca
- 48mm
- Altura
- 78mm
- Comprimento
- 108mm
- Temperatura média
- -20 - 80°C
- Classe de protecção (IP)
- IP67
- Material do invólucro
- PBT
- Material do transdutor
- Aço inoxidável 1.4305
- Gama de medição da velocidade do caudal
- 0,5 - 30m/s
Pode encontrar acessórios para SL450824
nestes grupos de produtos:
Tomadas de cabo M12 de 5 pinos, acopláveis no local
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Tomadas de cabo M12 de 4 fios
Fichas de dados
Manuais
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 45 KB
-
dwg2DDWG-ficheiro, 139 KB
-
stp3DSTP-ficheiro, 171 KB
-

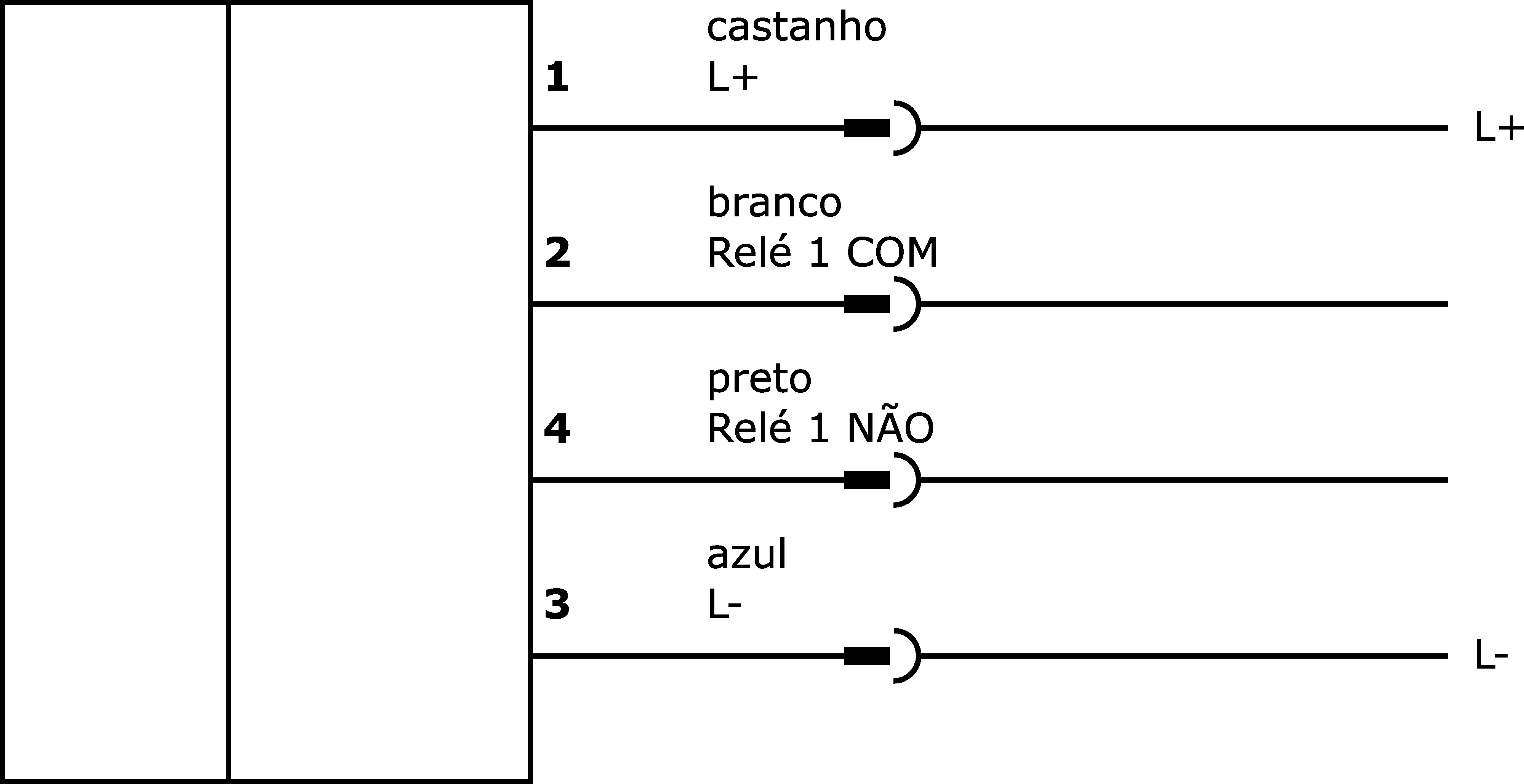

pngEsquema de ligação InternetPNG-ficheiro, 10 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 407 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 255 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 76 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 57 KB
Diversos
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27371815 |
| eClass-7.1 | 27371815 |
| eClass-8.0 | 27371815 |
| eClass-9.0 | 27371815 |
| eClass-9.1 | 27371815 |
| ETIM-6.0 | EC002580 |
| ETIM-7.0 | EC002580 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Grupo de produtos IPF | 300 sensores de caudal |
| dimensões da embalagem | 138 x 95 x 210mm |
| Peso bruto | 550g |
| Número da pauta aduaneira | 90268020 |
| Número WEEE | 40951076 |
