Sensori di flusso - Sensori per l'aria

SL450824

SL450824
Prezzo di listino
369,90 €
Quantità Prezzo Risparmio
1 369,90 €
5 358,80 € 3% / 11,10 €
10 351,41 € 5% / 18,50 €
20 340,31 € 8% / 29,59 €
50 325,51 € 12% / 44,39 €
Su richiesta
Sensore di flusso, aria, calorimetrico, 78x108x50mm, G 1/2", 24V DC, contatto relè NO, connettore M12 a 4 poli, PBT, resistenza alla pressione 30bar
Incluso 1x Anello di tenuta, 1x Cacciavite
Confronto

Sensori di flusso - Sensori per l'aria

Il funzionamento del sensore di flusso si basa sul principio calorimetrico. Il sensore si riscalda di alcuni gradi Celsius dall'interno rispetto al fluido in cui sporge. Se il fluido scorre, il calore generato nel sensore viene dissipato dal fluido. La temperatura del sensore viene misurata e confrontata con la temperatura del fluido, anch'essa misurata. La condizione di flusso per ciascun fluido può essere ricavata dalla differenza di temperatura ottenuta. Questi sensori sono utilizzati, ad esempio, per monitorare i sistemi di raffreddamento, i sistemi di ventilazione, il funzionamento a secco delle pompe e la presenza di flussi di liquidi o gas.

Campo di misura Velocità di flusso con aria
0,5 - 30

Altre proprietà

Temperatura ambiente
-20 - 70°C
Supporti adatti
Gas
Mezzo di riferimento / oggetto
Aria
Per applicazioni pneumatiche
Adatto per i liquidi
No

Proprietà elettriche

Tempo di risposta
30.000ms
Esecuzione della funzione di commutazione
Contatto NO (NO)
Progettazione del collegamento elettrico
Connettore M12
Progettazione dell'uscita di commutazione
Contatto relè
Ritardo di standby
90ms
Corrente a vuoto
80mA
Numero di pali
4
Principio di misura
Calorimetrico
Tensione di esercizio (CC)
24V
Display
Display a LED

Proprietà meccaniche

Progettazione della connessione al processo
G1/2 pollice

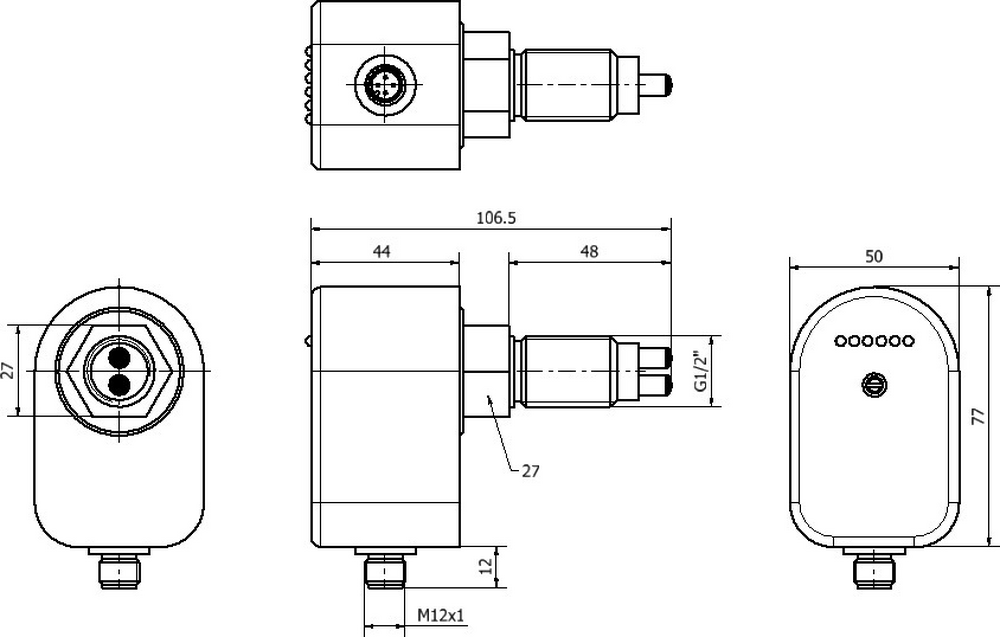

Design
Cuboide
Larghezza
50mm
Resistenza alla compressione
30bar
Lunghezza della filettatura
48mm
Altezza
78mm
Lunghezza
108mm
Temperatura media
-20 - 80°C
Classe di protezione (IP)
IP67
Materiale dell'alloggiamento
PBT
Materiale del sensore
Acciaio inox 1.4305
Campo di misura della velocità di flusso
0,5 - 30m/s
Trova gli accessori per SL450824 in questi gruppi di prodotti:

Prese per cavo M12 a 5 pin, assemblabili

Prese per cavo M12 a 4 pin, assemblabili

Prese per cavo M12 a 4 fili

Classificazione Classe
eClass-7.0 27371815
eClass-7.1 27371815
eClass-8.0 27371815
eClass-9.0 27371815
eClass-9.1 27371815
ETIM-6.0 EC002580
ETIM-7.0 EC002580
Caratteristica Valore
Conforme alla direttiva RoHS
Conforme a REACH
Gruppo di prodotti IPF 300 Sensori di flusso
Dimensioni dell'imballaggio 138 x 95 x 210mm
Peso lordo 550g
Numero di tariffa doganale 90268020
Numero WEEE 40951076
