Messumformer - Fronteinbau

BA050100

Listenpreis

362,70 €

Menge	Preis	Ersparnis
1	362,70 €	–
5	351,82 €	3% / 10,88 €
10	344,57 €	5% / 18,14 €
20	333,68 €	8% / 29,02 €
50	319,18 €	12% / 43,52 €

Bestand knapp

Messumformer, Analog / Digital, Touchdisplay, 48x116x96mm, -10-10V / 0/4-20mA, 8 Stellen, 18-30V DC, 4x PNP programmierbar/konfigurierbar, 0-10V/4-20mA, klemmen, IP20, Noryl UL94, LCD

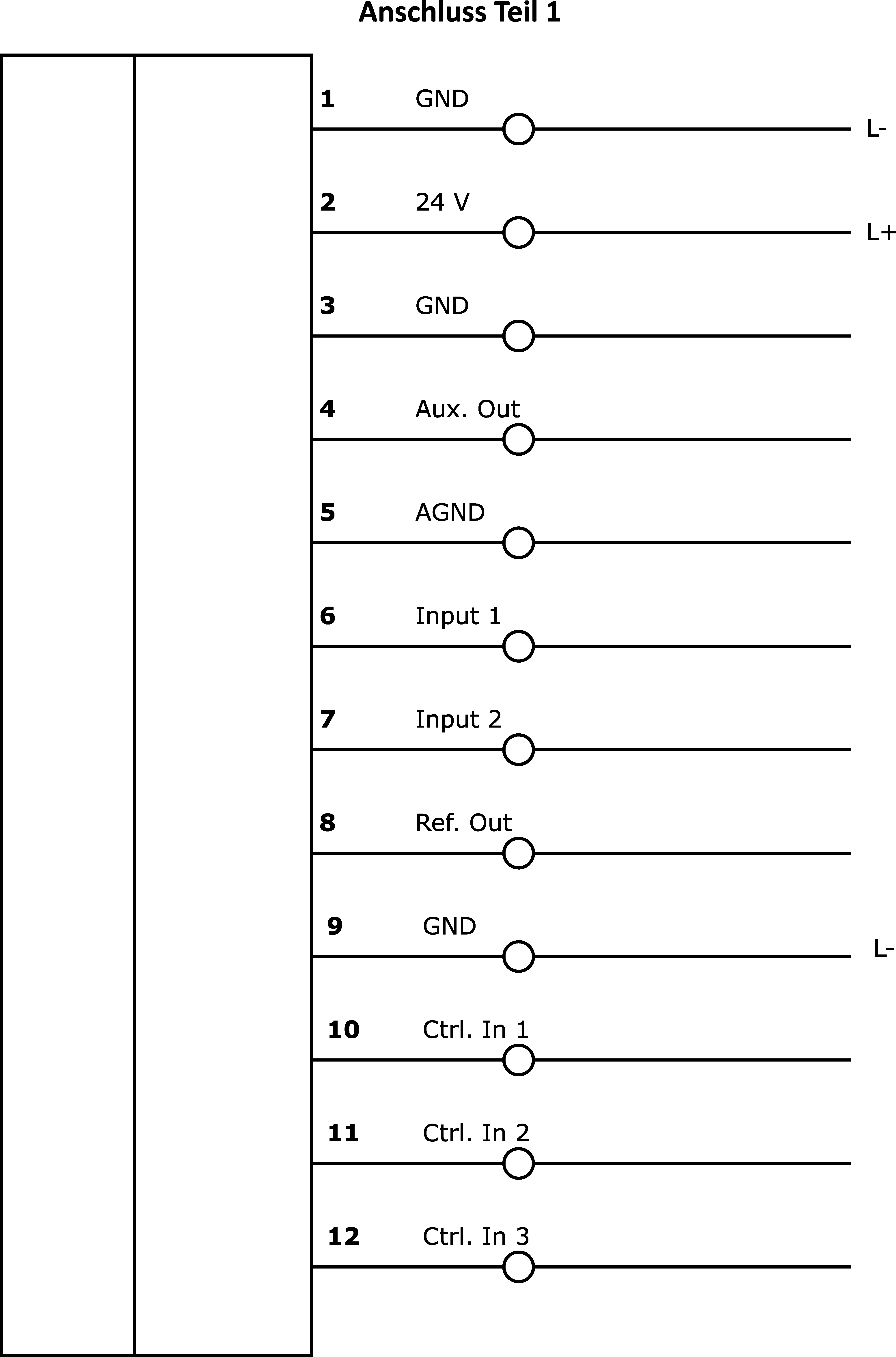

Anschlussbild

Maßskizze

3D-Modell

Vergleichen

Messumformer - Fronteinbau

Elektrische Eigenschaften

Ansprechzeit: 53ms

Anzahl der Dekaden: 8

Anzahl der Schaltausgänge: 4

Ausführung der Schaltfunktion: programmierbar/konfigurierbar

Ausführung des Analogausgangs: 0 - 10V, 4 - 20mA

Ausführung des Analogeingangs: 0 - 20mA, -10 - 10V, 4 - 20mA

Ausführung des elektrischen Anschlusses: Klemmanschluss

Ausführung des Schaltausgangs: PNP

Bemessungsschaltstrom: 200mA

Digitale Auflösung: 16Bit

Einstellverfahren: Parametrierung

Geberversorgungsspannung: 24V

Geberversorgungsstrom: 250mA

Gebervorsorgungsspannungsart: DC

Leerlaufstrom: 100mA

Relative Messgenauigkeit: 0,1%

Widerstand des Stromeingangs: 120Ohm

Widerstand des Spannungseingangs: 50kOhm

Anzeige: LCD-Display, LED-Anzeige

Anzahl der analogen Ausgangskanäle: 1

Anzahl der analogen Eingangskanäle: 2

Schutzfunktionen: Kurzschlussschutz, Verpolungsschutz

Betriebsspannung: 18-30VDC

Elektrischer Anschluss: Klemmanschluss

Mechanische Eigenschaften

Breite: 96mm

Höhe: 48mm

Länge: 116mm

Lagertemperatur: -25 - 70°C

Montageart: Fronttafeleinbau

Schutzart (IP): IP20

Schutzart (IP), frontseitig: IP65

Werkstoff des Gehäuses: Kunststoff (Noryl UL94)

Abmessungen: 116x96x48mm

Sonstige Eigenschaften

Besonderheiten: Touchdisplay

Funktionsumfang: Differenzfunktion

Umgebungstemperatur: -20 - 60°C

Datenblätter

Anleitungen

pdf

Produktbedienungsanleitung

PDF-Datei, 2,7 MB

Zeichnungen

Software

zip

Software V1.7.3.9

ZIP-Datei, 68 MB

Produktkonformität

Anwendungsbeispiele

pdf

Zuverlässige Füllstandüberwachung

PDF-Datei, 394 KB

Klassifizierung	Klasse
eClass-7.0	27210301
eClass-7.1	27210301
eClass-8.0	27210301
eClass-9.0	27210301
eClass-9.1	27210301
ETIM-6.0	EC011231
ETIM-7.0	EC011231

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
TSCA-konform	Ja
IPF Produktgruppe	550 Meßumformer
Verpackungsmaße	185 x 107 x 198mm
Bruttogewicht	333g
CO2-Fußabdruck	0,53kg CO₂e
Zolltarifnummer	85437090
WEEE-Nummer	40951076
