Ficha técnica del catálogo
PDF-archivo, 2.0 MB
Transductor de medición - Instalación frontal
BA050100
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 354,70 € | – |
| 5 | 344,06 € | 3% / 10,64 € |
| 10 | 336,97 € | 5% / 17,74 € |
| 20 | 326,32 € | 8% / 28,38 € |
| 50 | 312,14 € | 12% / 42,56 € |
A petición
transductor de medición, analógico/digital, pantalla táctil, 48x116x96mm, -10 v ... 10 v / 4 ma ... 20 ma / 0 … 20 ma, 8 dígitos, 18-30v dc, 4x pnp programable/configurable, 0 v ... 10 v / 4 ma ... 20 ma, sujetar con bornes, ip20, noryl ul94, lcd
Comparar
Transductor de medición - Instalación frontal
Datos eléctricos
- Tiempo de respuesta/caída
- 53ms
- Cantidad de décadas
- 8
- Cantidad de salidas de conmutación
- 4
- Ejecución de la función de conmutación
- programable/configurable
- Versión de la salida analógica
- 0 - 10V, 4 - 20mA
- Versión de la entrada analógica
- 0 - 20mA, -10 - 10V, 4 - 20mA
- Versión de la conexión eléctrica
- Conexión por borne
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 200mA
- Resolución digital
- 16Bit
- Procedimiento de ajuste
- Parametrización
- Tensión de alimentación de transductor
- 24V
- Corriente de alimentación de transductor
- 250mA
- Tipo de tensión de alimentación de transductor
- DC
- A prueba de cortocircuitos
- Sí
- Corriente en vacío
- 100mA
- Con protección contra la inversión de polaridad
- Sí
- Resistencia de la entrada de corriente
- 120Ohm
- Resistencia de la entrada de tensión
- 50kOhm
- Tensión de servicio (CC)
- 18 - 30V
- Pantalla
- pantalla LCD, pantalla LED
- Número de salidas analógicas
- 1
- Función diferencial
- Sí
- Número de canales de entrada analógica
- 2
Datos mecánicos
- Ancho
- 96mm
- Altura
- 48mm
- Longitud
- 116mm
- Temperatura de almacenamiento
- -25 - 70°C
- Tipo de montaje
- Montaje en panel frontal
- Grado de protección (IP)
- IP20
- Grado de protección (IP), frontal
- IP65
- Material de la carcasa
- Noryl UL94
Otros datos
- Particularidades
- Pantalla táctil
- Exactitud relativa de medición
- 0,1%
- Temperatura ambiente
- -20 - 60°C
- Versión
- Analógico / Digital
Hojas técnicas
Manuales
Dibujos
-
jpgDibujo técnicoJPG-archivo, 181 KB
-
dwg2DDWG-archivo, 2.0 MB
-
stp3DSTP-archivo, 902 KB
-

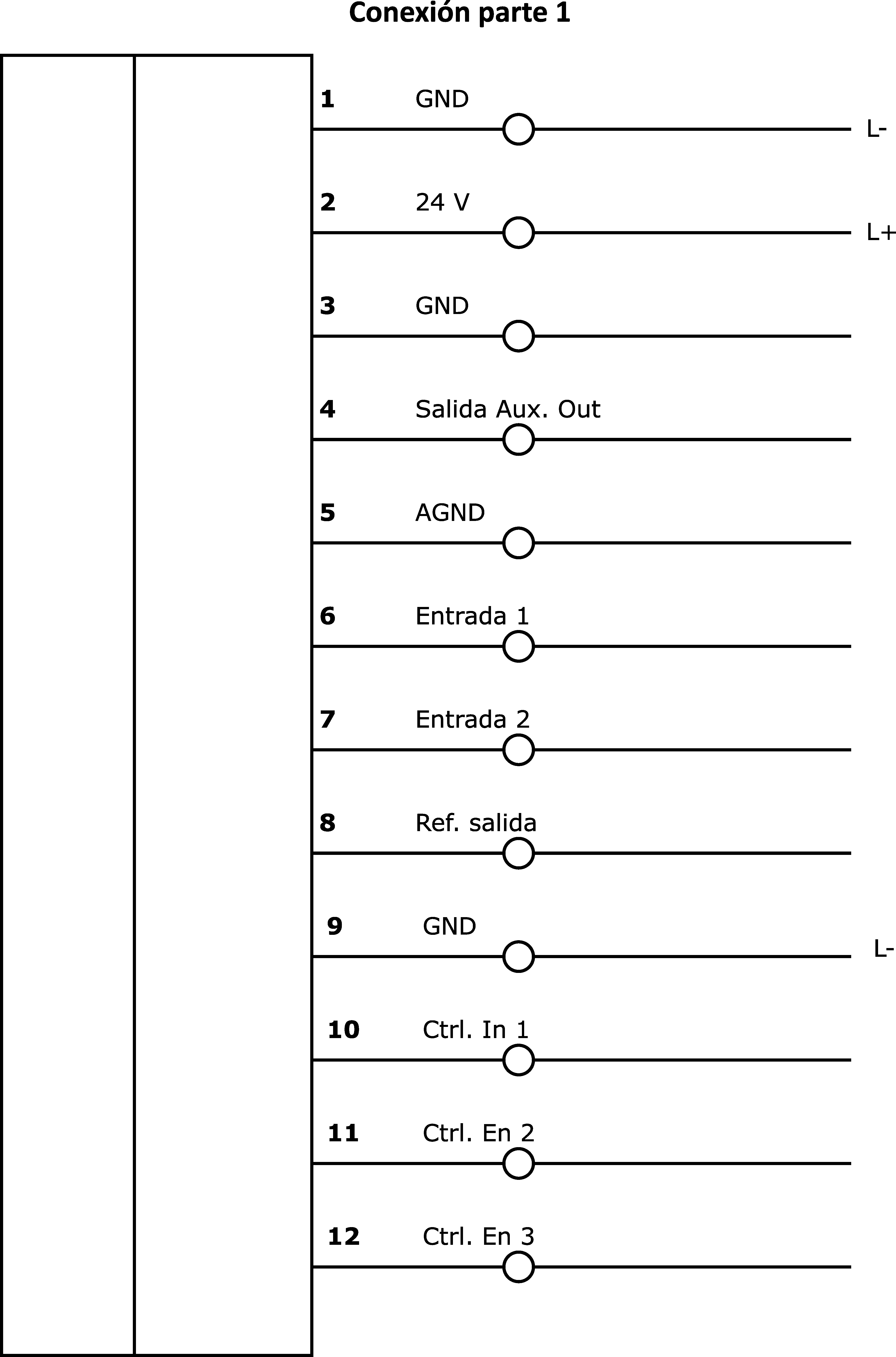

pngEsquema de conexiones InternetPNG-archivo, 37 KB
Software
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 475 KB
-
pdfConformidad del materialPDF-archivo, 407 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 256 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27210301 |
| eClass-7.1 | 27210301 |
| eClass-8.0 | 27210301 |
| eClass-9.0 | 27210301 |
| eClass-9.1 | 27210301 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Grupo de productos ipf | 550 Transductores de medición |
| dimensiones de embalaje | 185 x 107 x 198mm |
| Peso bruto | 439g |
| Código arancelario | 85437090 |
| WEEE número | 40951076 |
