Induktive Sensoren - Norm-Schaltabstand

IB090161

IB090161
Listenpreis
97,50 €
Menge Preis Ersparnis
1 97,50 € –
5 94,58 € 3% / 2,93 €
10 92,63 € 5% / 4,88 €
20 89,70 € 8% / 7,80 €
50 85,80 € 12% / 11,70 €
Auf Lager

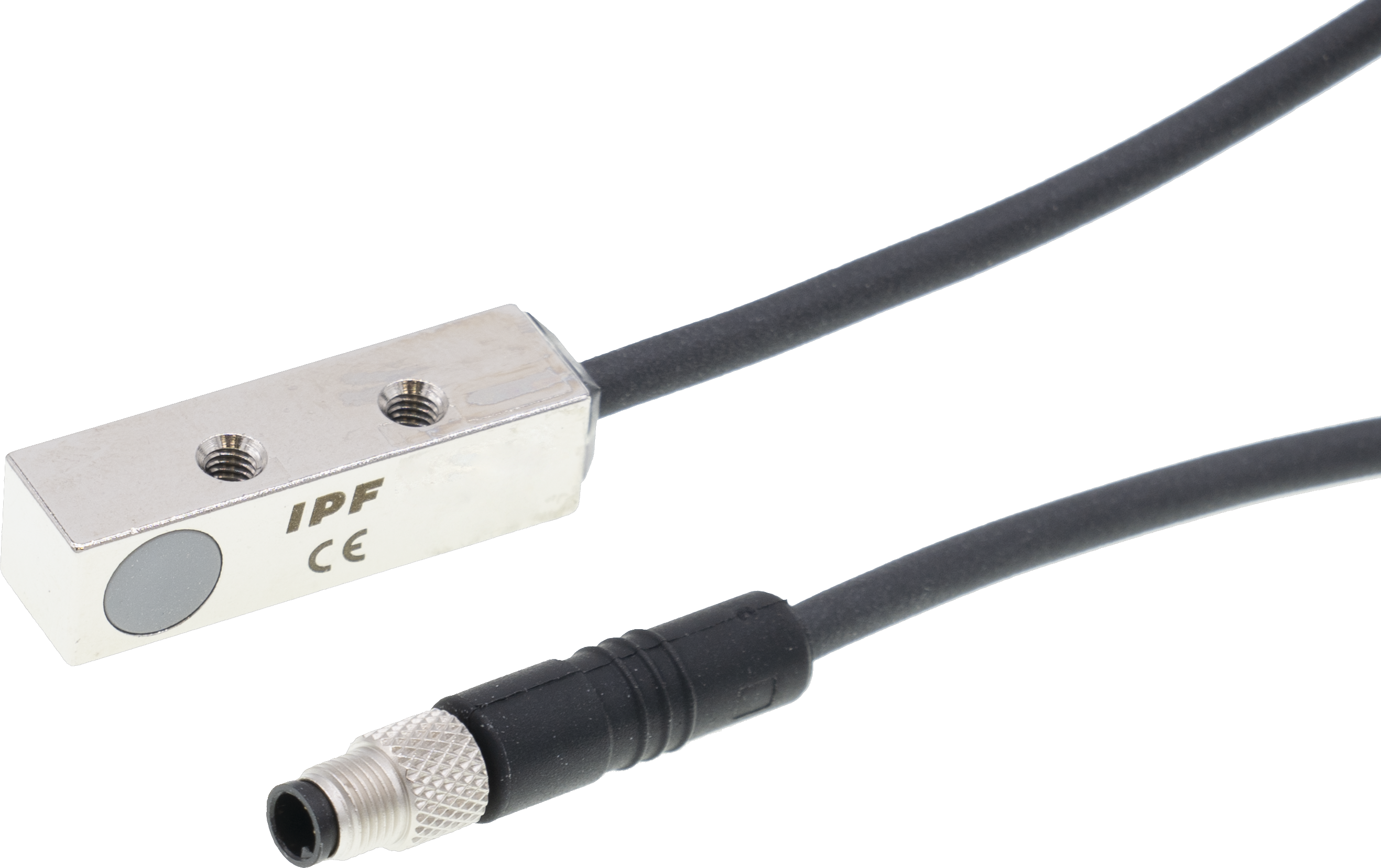

Sensor Induktiv, 28x8x8mm, bündig, Sn: 2, 10-30V DC, PNP NO, M5-Kabelstecker 0,2m PUR (Polyurethan), IP67, Messing vernickelt
Anschlussbild
3D-Modell
Vergleichen

Induktive Sensoren - Norm-Schaltabstand

Der induktive Sensor IB090161 ist speziell konzipiert, um leitfähige Metalle auf kurze Distanzen zu erkennen und ist unbeeinflusst von anderen Materialien. Dadurch eignet er sich besonders gut für den Einsatz in verschmutzten Bereichen und rauen Umgebungsbedingungen. Dieser Sensor wurde gemäß EN 60947-5-2 Standards hergestellt und ist für alle Standardanwendungen geeignet.

Der Schaltabstand des Sensors wird ab Werk mit Hilfe einer Normmessplatte eingestellt, die die gleiche Kantenlänge wie die Sensorfläche hat. Gemäß dieser Norm erreicht der bündig-einbaubare Sensor IB090161 einen Schaltabstand von 2mm. Das Gehäuse des Sensors ist quaderförmig und aus Messing gefertigt, mit eingeschnittenen Gewinden für die Montage. Der elektrische Anschluss erfolgt über isFehler.

Elektrische Eigenschaften

Ausführung der Schaltfunktion
Schließer (NO)
Ausführung des elektrischen Anschlusses
Kabelstecker M5
Ausführung des Schaltausgangs
PNP
Bemessungsschaltstrom
200mA
Relative Hysterese
20%
Leerlaufstrom
12mA
Schaltabstand
2mm
Schaltfrequenz
5.000Hz
Spannungsabfall
2V
Schutzfunktionen
Kurzschlussschutz, Verpolungsschutz
Betriebsspannung
10-30VDC
Elektrischer Anschluss
Kabelstecker M5 0,2m

Mechanische Eigenschaften

Bauform
Quader
Breite
8mm
Höhe
28,5mm
Kabellänge
0,2m
Kabelzuführung
axial
Länge
8mm
Maximales Anzugsmoment
1Nm
Mechanische Einbaubedingung für Sensor
bündig
Oberfläche
vernickelt
Schutzart (IP)
IP67
Werkstoff der aktiven Fläche
Kunststoff (PBT)
Werkstoff des Gehäuses
Messing
Werkstoff des Kabelmantels
Kunststoff (PUR)
Abmessungen
8x8x28,5mm

Sonstige Eigenschaften

Umgebungstemperatur
-25 - 75°C
Finden Sie Zubehör für IB090161 in diesen Produktgruppen:

Anschlusstechnik

Kabeldosen M5 4adrig

VK200361
VK200361
Anschlussleitung, 2m, M5 Dose 4polig abgewinkelt, freies Leitungsende, 4x0,14mm², PUR (Polyurethan), Ø3,5mm, 125V, IP67,…
22,10 €
Ihr Preis
Auf Anfrage
VK200365
VK200365
Anschlussleitung, 2m, M5 Dose 4polig gerade, freies Leitungsende, 4x0,14mm², PUR (Polyurethan), Ø3,5mm, 125V, IP67, Öle…
22,10 €
Ihr Preis
Auf Lager
VK500361
VK500361
Anschlussleitung, 5m, M5 Dose 4polig abgewinkelt, freies Leitungsende 4polig, 4x0,14mm², PUR (Polyurethan), Ø3,5mm,…
26,30 €
Ihr Preis
Bestand knapp
VK500365
VK500365
Anschlussleitung, 5m, M5 Dose 4polig gerade, freies Leitungsende 4polig, 4x0,14mm², PUR (Polyurethan), Ø3,5mm, 125V,…
26,30 €
Ihr Preis
Bestand knapp

Schutzschlauch

AY000141
AY000141
Kunststoff-Schutzschlauch, Ø17mm, Innendurchmesser 10mm, -40-250°C, Glasfaser mit Silikonkautschuk, Kurzzeitige…
39,30 €
Ihr Preis
Auf Lager

Montage

Befestigung Bauform 09

AY000118
AY000118
Zubehör Sensor, Befestigungskit, Metall, Kugelgelenk
32,20 €
Ihr Preis
Auf Lager

Montagesystem für AY000118

AY000118
AY000118
Zubehör Sensor, Befestigungskit, Metall, Kugelgelenk
32,20 €
Ihr Preis
Auf Lager
AY000159
AY000159
Zubehör Sensor, Montagerohr, Ø12mm 200lang, Aluminium anodisiert/eloxiert
7,10 €
Ihr Preis
Auf Lager
AY000160
AY000160
Zubehör Sensor, Montagerohr, Ø12mm 500lang, Aluminium anodisiert/eloxiert
9,90 €
Ihr Preis
Bestand knapp
AY000161
AY000161
Zubehör Sensor, Fußklemmhalter, Ø38mm 25hoch, Aluminium
21,80 €
Ihr Preis
Auf Lager
AY000162
AY000162
Zubehör, Magnet, Ø43mm, Neodym-Eisen-Bor, Innengewinde M5, Gummi
16,70 €
Ihr Preis
Auf Lager
AY000164
AY000164
Zubehör Sensor, Anbauklemmhalter, 16x32x16mm, Innengewinde 6, Aluminium
10,30 €
Ihr Preis
Auf Lager

Sonstiges

Stromversorgung 24V DC / 100mA Schaltverstärker

NG530002
NG530002
Gleichstromversorgung, 1-phasig, 99x114x22mm, 24V, 0,1A, Anzahl der Relaisausgänge 2, 100-264V AC 50Hz, 100-264V AC…
159,30 €
Ihr Preis
Auf Lager

Stromversorgung 24V DC / 2 – 10A

NG320301
NG320301
Gleichstromversorgung, 1-phasig, 125x102x32mm, 24-28V, 3,2A, 90-264V AC 50Hz, 90-264V AC 60Hz, 127-370V DC,…
42,20 €
Ihr Preis
Bestand knapp
NG400501
NG400501
Gleichstromversorgung, 1-phasig, 125x114x40mm, 24-28V, 5A, 90-264V AC 50Hz, 90-264V AC 60Hz, 127-370V DC,…
50,70 €
Ihr Preis
Auf Lager
NG520201
NG520201
Gleichstromversorgung, 1-phasig, 90x58x52mm, 21,6-29V, 2,5A, 85-264V AC 50Hz, 85-264V AC 60Hz, 120-370V DC,…
32,50 €
Ihr Preis
Auf Lager
NG52F001
NG52F001
Gleichstromversorgung, 1-phasig, 109x52x34mm, 24VDC, 2,5A, 85-305V AC 50Hz, Schraubanschluss, IP20, Kunststoff,…
31,00 €
Ihr Preis
Auf Anfrage
NG631001
NG631001
Gleichstromversorgung, 1-phasig, 125x114x63mm, 24-28V, 10A, 90-264V AC 50Hz, 90-264V AC 60Hz, 127-370V DC,…
89,60 €
Ihr Preis
Auf Lager

Werkzeug

Sensortester

VY000004
VY000004
Gleichstromversorgung, Sensor Tester, 120x26x72mm, 18V, 0,04A, Federzuganschluss 4polig, IP20, Kunststoff
85,50 €
Ihr Preis
Auf Lager
Klassifizierung Klasse
eClass-7.0 27270101
eClass-7.1 27270101
eClass-8.0 27270101
eClass-9.0 27270101
eClass-9.1 27270101
ETIM-6.0 EC002714
ETIM-7.0 EC002714
Merkmal Wert
RoHS konform Ja
REACH-konform Ja
UL- / CSA-Zulassungsnummer E486083
OzDS-konform Ja
POP-konform Ja
TSCA-konform Ja
IPF Produktgruppe 215 Induktive Sensoren (quaderförmig)
Verpackungsmaße 100 x 17 x 120mm
Bruttogewicht 13g
CO2-Fußabdruck 0,04kg CO₂e
Zolltarifnummer 85365019
WEEE-Nummer 40951076
