LED-Leuchten - Signalleuchten

EZ550320

Listenpreis

149,00 €

Menge	Preis	Ersparnis
1	149,00 €	–
5	144,53 €	3% / 4,47 €
10	141,55 €	5% / 7,45 €
20	137,08 €	8% / 11,92 €
50	131,12 €	12% / 17,88 €

Auf Lager

LED Signalleuchte, Touch-Button, Ø55mm, Gesamtlänge 79mm, Mehrfarben-LED, Signalgeber, Statusanzeige 360°, 24VDC, M12-Kabelstecker 5polig, IP65/IP69k, Polycarbonat

Inklusive Mutter

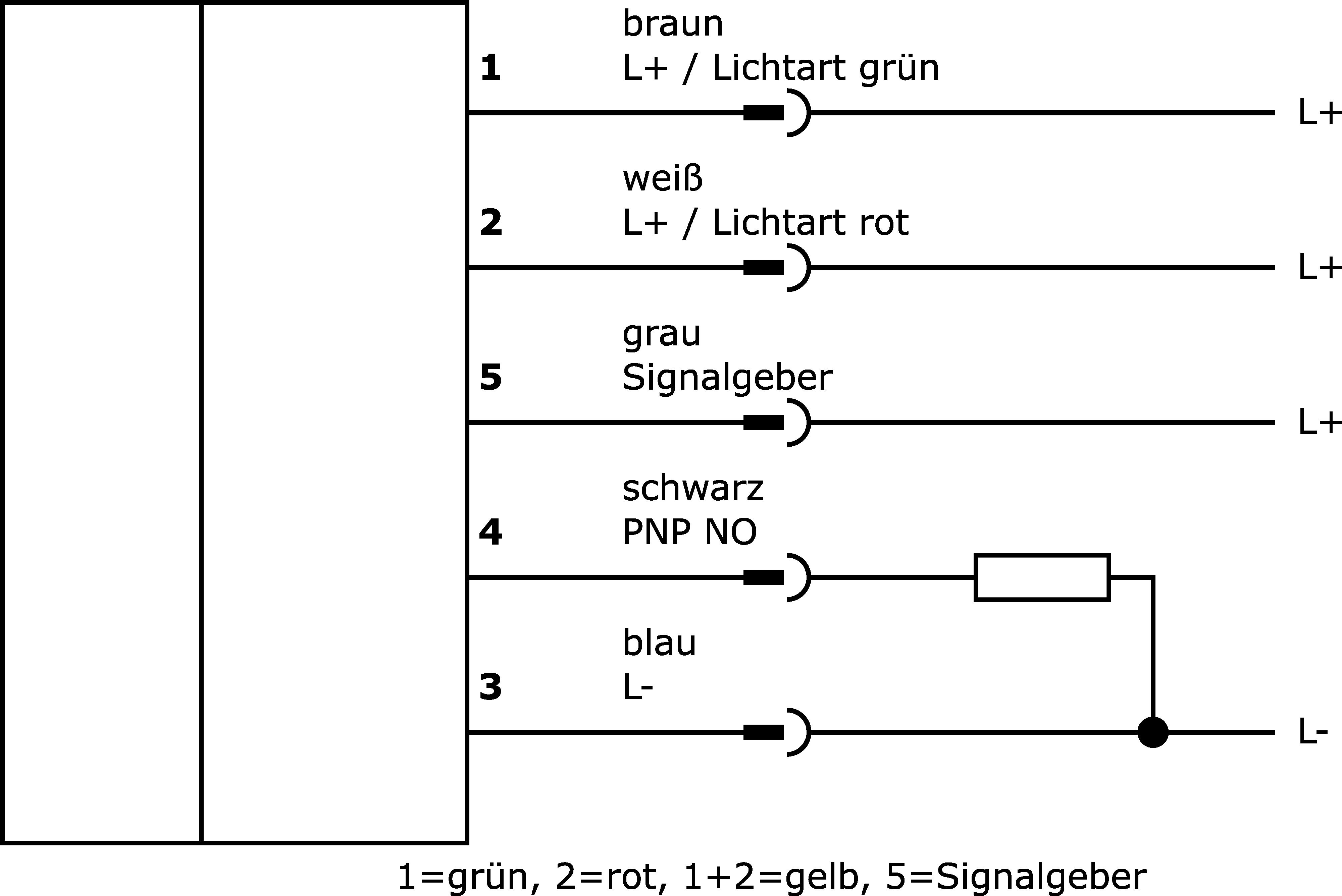

Anschlussbild

Maßskizze

3D-Modell

Vergleichen

LED-Leuchten - Signalleuchten

Die Domleuchten eignen sich zur sicheren Signalisierung von Zuständen von Maschinen und Anlagen. Mithilfe des von allen Seiten sichtbaren, farbigen Lichts können verschiedene Zustände signalisiert werden. Die verschiedenen Farben können Warnungen, Vorwarnungen, Gefahren, Materialmangel oder Betriebsbereitschaft anzeigen. Aufgrund der hohen Schutzart sind die Leuchten auch vor Staub und Feuchtigkeit geschützt.

Elektrische Eigenschaften

Ausführung der Schaltfunktion: Schließer (NO)

Ausführung des elektrischen Anschlusses: Steckverbinder M12

Ausschaltverzögerung: 100s

Bemessungsbetriebsstrom: 60mA

Bemessungsschaltstrom: 200mA

Lautstärke: 85dB

Leistung: 1,44W

Polzahl: 5

Schutzklasse: III

Ausführung des akustischen Signalgebers: Dauerton (85dB, 3480Hz)

Betriebsspannung: 22-28VDC

Elektrischer Anschluss: Steckverbinder M12 5polig

Mechanische Eigenschaften

Bauform: rund

Einbautiefe: 35mm

Gewindesteigung: 1,5mm

Höhe: 79mm

Montageart: Fronttafeleinbau

Schutzart (IP): IP65 / IP69k

Streuverhalten Frontscheibe: diffus

Werkstoff des Gehäuses: Kunststoff (ABS)

Werkstoff der Frontscheibe: Polycarbonat

Gewindemaß: M30

Durchmesser: 55mm

Abmessungen: M30x1,5

Optische Eigenschaften

Risikogruppe (photobiologische Sicherheit): 0

Leuchtmittel: LED

Lichtart: Mehrfarben-LED

Öffnungswinkel: 180°

Signalfarbe: Gelb, Grün, Rot

Sonstige Eigenschaften

Besonderheiten: Integrierter Touch-Button, mit akustischem Signalgeber

Mittlere Nennlebensdauer: 50.000h

Umgebungstemperatur: -20 - 50°C

Wichtiger Hinweis: Für die Tastfunktion muss eine Farbe angesteuert sein.
