OC539H21
A petición
Sensor óptico, cámara, color, 113x50x53mm, CCD(1/3"), 1280x960, distancia focal variable, 5x PNP programable/configurable, conector M12 de 12 polos, IP67, aluminio con recubrimiento de polvo+PMMA, montura C, controlador de flash integrado, con Profinet
Comparar
sistemas de cámaras - Supervisión de procesos
Los sensores de cámara sirven para comprobar simultáneamente diferentes características de los objetos (p. ej. integridad, estabilidad dimensional, posición, daños, rotulación). Esto ocurre en tiempo real, independientemente de la posición del componente. Los sensores de cámara son sistemas de procesamiento de imágenes que reúnen en una carcasa de metal el sensor de imágenes y el ordenador de procesamiento de imágenes con el software de procesamiento de imágenes. Según el modelo, el objetivo y una unidad de iluminación están integrados en la carcasa o hay que montarlos adicionalmente. Los sensores de cámara se ajustan usando un software de uso intuitivo. En el equipo pueden estar memorizados programas de comprobación específicos del objeto que contienen comprobaciones de las respectivas características. Estos programas se pueden activar dependiendo del objeto a comprobar. El diseño robusto de la carcasa permite emplearlo en condiciones ambientales rudas.
Características ópticas
- Resolución del captador de imágenes
- 1280x960
- Captador de imágenes
- CCD(1/3")
- Tiempo de medición para alta resolución
- 31fps
- Evaluación de objeto independientemente de la posición
- Sí
- Pick & Place
- Sí
- para geometría
- distancia, contar bordes, detección de círculos, detección de la posición del punto, medición de ángulos
- para seguimiento de las capas
- en bordes, en contornos, en líneas de texto, sobre los círculos
- para comparación de características
- disposición de los colores, definición del color, tamaño de la zona, zonas de recuento, comparar contornos, contar puntos de contorno, comparar patrones
Datos eléctricos
- Cantidad de salidas digitales
- 5
- Cantidad de entradas digitales
- 5
- Cantidad de salidas de conmutación
- 5
- Ejecución de la función de conmutación
- programable/configurable
- Versión de la conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 100mA

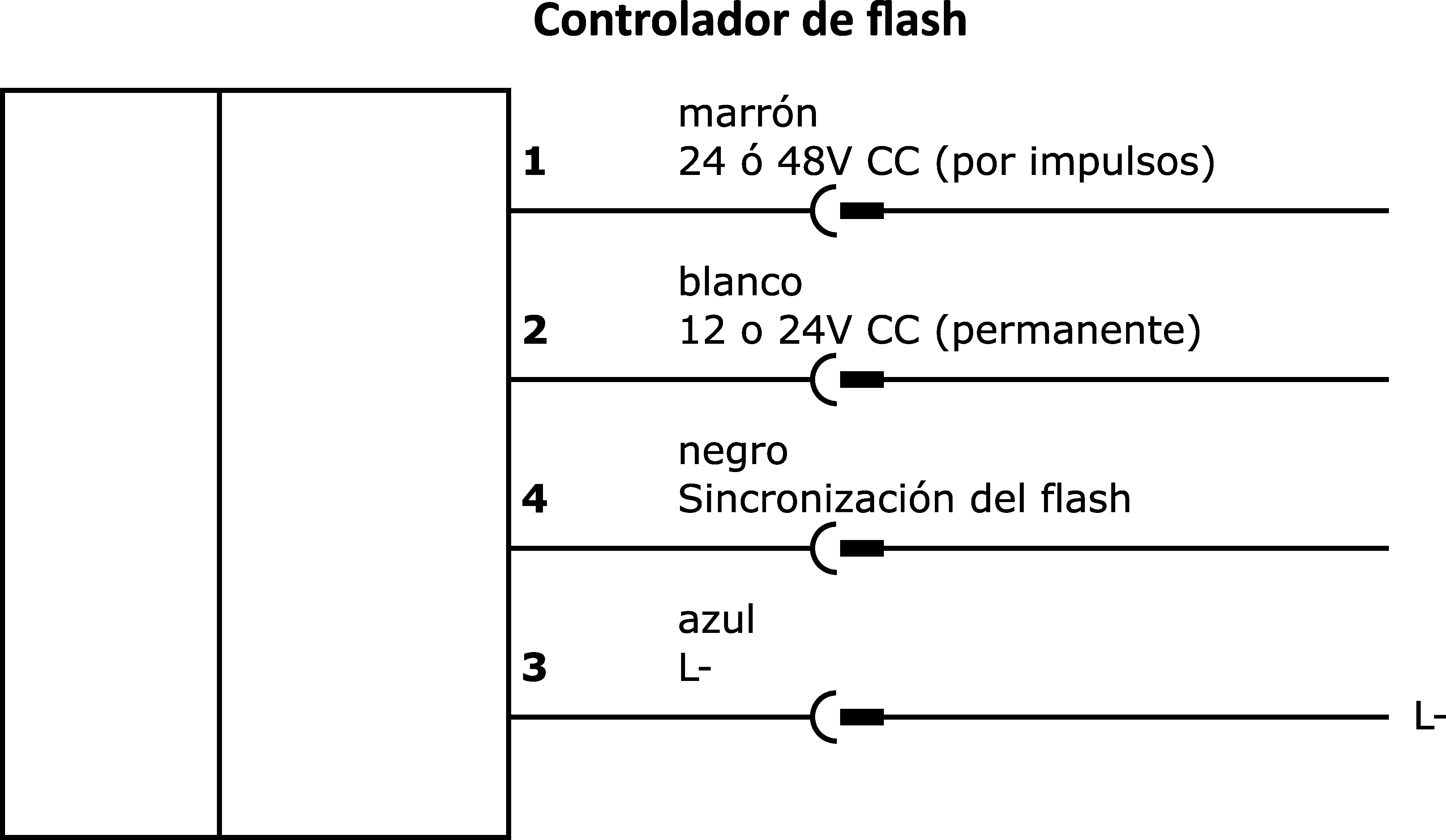

- Controlador de flash
- Propiedad sistema de imágenes
- Color
- Procedimiento de ajuste
- Software de aplicación
- Memoria de imágenes de error
- 8
- Corriente en vacío
- 208mA
- Consumo de potencia
- 5VA
- Número de polos
- 12
- Tipo de contacto enchufable, interfaz de comunicación
- Hembrilla

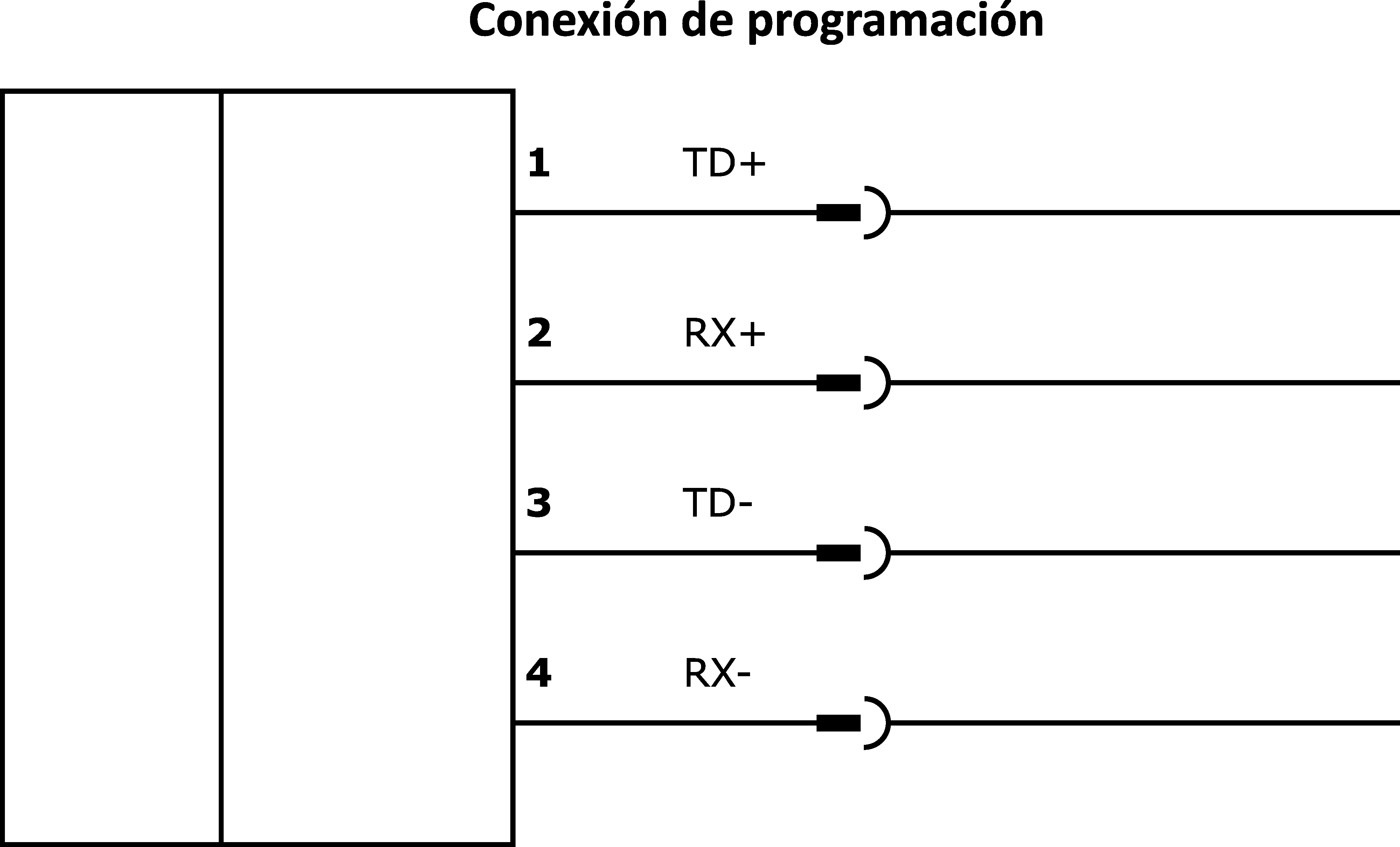

- Versión de la conexión, interfaz de comunicación
- Conector M12
- Número de polos de la conexión de la interfaz
- 4
- Interfaz de comunicación admitida
- Ethernet, profinet
- Tensión de servicio
- Conexión eléctrica
Datos mecánicos
- Ancho
- 53mm
- Altura
- 113mm
- Longitud
- 50mm
- Superficie
- con revestimiento de polvo
- Conexión del objetivo
- C-Mount (1-32 UN 2A)
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Plástico (PMMA)
- Material de la carcasa
- Aluminio
- dimensiones
Otros datos
- Humedad relativa (sin condensación)
- 0 - 90%
- Temperatura ambiente
- 5 - 55°C
