AO98A353
accesorios óptico, Dispositivo de purga de aire, M18x1, Metal
A petición
Sensores ópticos - Fotocélulas reflexivas
OR180323
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 133,60 € | – |
| 5 | 129,59 € | 3% / 4,01 € |
| 10 | 126,92 € | 5% / 6,68 € |
| 20 | 122,91 € | 8% / 10,69 € |
| 50 | 117,57 € | 12% / 16,03 € |
Disponible
sensor óptico, reflexivo, M18x1 71largo, Luz roja polarizada, Punto, Ajuste manual, Sn: 4000, 10-30V DC, PNP programable/configurable, Conector M12 4polos, IP67, Latón niquelado+Plástico, Con filtro de polarización
Inclusive Tuerca
Comparar
Sensores ópticos - Fotocélulas reflexivas
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Tipo de luz
- Luz roja polarizada
- Forma del haz de luz
- Punto
- Longitud de onda del sensor
- 880nm
Datos eléctricos
- Tiempo de respuesta/caída
- 1ms
- Tipo de función de conmutación
- programable/configurable

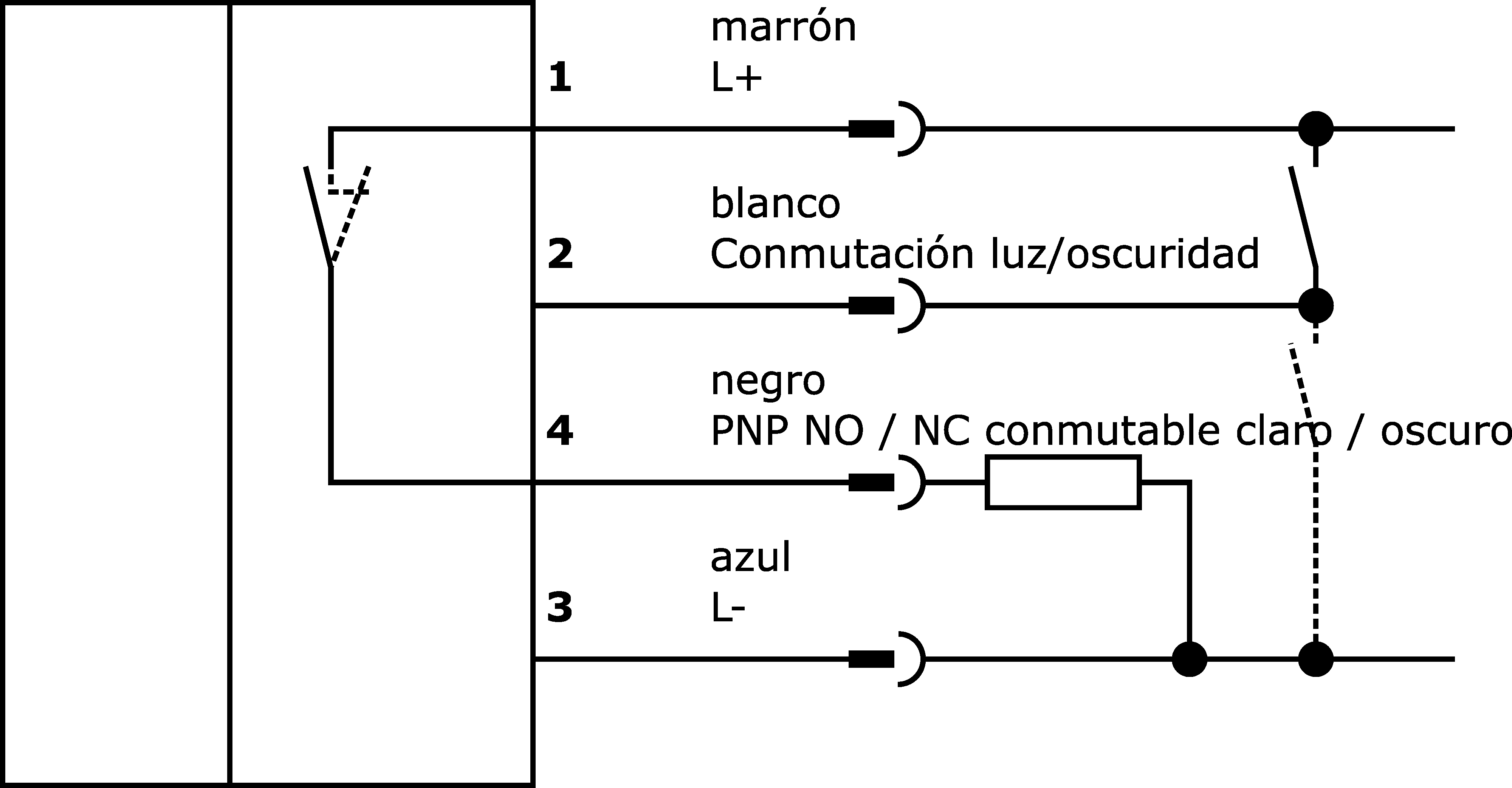

- Tipo de conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 100mA
- Procedimiento de ajuste
- Potenciómetro
- Corriente en vacío
- 15mA
- Número de polos
- 4
- Distancia de conmutación
- 200 - 4.000mm
- Frecuencia de conmutación
- 500Hz
- Caída de tensión
- 2V
- Función de escaneo
- de conmutación claridad/oscuridad
- Tiempo de caída
- 1ms
- Funciones de salida ajustables
- Punto de conmutación
- Pantalla
- pantalla LED
- Funciones de protección
Datos mecánicos
- Diseño
- Cilindro, rosca
- Longitud de rosca
- 36,5mm
- Paso de rosca
- 1mm
- Longitud
- 65,1mm
- Superficie
- niquelado
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Plástico
- Material de la carcasa
- Latón
- Dimensión de la rosca
- M18
- Diámetro
- 18mm
Otros datos
- Temperatura ambiente
- -25 - 55°C
- Medio / objeto de referencia
- AO000007
Encuentre accesorios para OR180323
en estos grupos de productos:
Archivos adjuntos
Dispositivo de purga de aire M18
Vidrio protector contra el calor M18
Montaje
Fijación de soporte con cabezal esférico
Disponible
Fijación, diseño M18
Limitado
Disponible
Manguito adaptador M18 a Ø20
Sistema de montaje cilíndrico M18
Sistema de montaje para AY000117
Disponible
Otros sensores
Caperuza protectora, teflón M12
Reflectores y cintas reflectoras
Tecnología de conexión
Adaptador hembrilla M12, de 4 polos/ conector M8, de 4 polos
Caja de conexiones M12, de 4 polos, confeccionable
Cajas de conexiones M12, de 4 hilos
Cajas de conexiones M12, de 4 hilos con LED
Cajas de conexiones M12, de 4 hilos, con blindaje
Cajas de conexiones, toma M12 con LED, conector M12, de 4 hilos
Cajas de conexiones, toma M12, conector M12, de 4 hilos
Hojas técnicas
Manuales
Dibujos
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 481 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 254 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 243 KB
Folleto del producto
Libro Blanco
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27270902 |
| eClass-7.1 | 27270902 |
| eClass-8.0 | 27270902 |
| eClass-9.0 | 27270902 |
| eClass-9.1 | 27270902 |
| ETIM-6.0 | EC002717 |
| ETIM-7.0 | EC002717 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 100 Sensores ópticos |
| dimensiones de embalaje | 77 x 25 x 123mm |
| Peso bruto | 70g |
| Huella de carbono | 1,98kg CO₂e |
| Código arancelario | 85365019 |
| WEEE número | 40951076 |
