Sensores ópticos - Sensores retro-reflexivos
OR180323
| montante | preço | desconto |
|---|---|---|
| 1 | 133,60 € | – |
| 5 | 129,59 € | 3% / 4,01 € |
| 10 | 126,92 € | 5% / 6,68 € |
| 20 | 122,91 € | 8% / 10,69 € |
| 50 | 117,57 € | 12% / 16,03 € |
Disponível
sensor óptico, reflector, M18x1 71long, Luz vermelha polarizada, Ponto, Ajuste manual, Sn: 4000, 10-30V DC, PNP Programável/configurável, Conector M12 4 pinos, IP67, Latão Niquelado+Plástico, Com filtro polarizador
incluindo Mãe
Comparar
Sensores ópticos - Sensores retro-reflexivos
Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflexivo, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. Com o sensor de reflexão difusa, o emissor e o receptor estão num único dispositivo. O feixe de luz emitido é reflectido pelo objecto que deve ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.
Outras propriedades
- Temperatura ambiente
- -25 - 55°C
- Meio de referência / objecto
- AO000007
Propriedades eléctricas
- Tempo de resposta
- 1ms
- Tipo de função de comutação
- programável/configurável

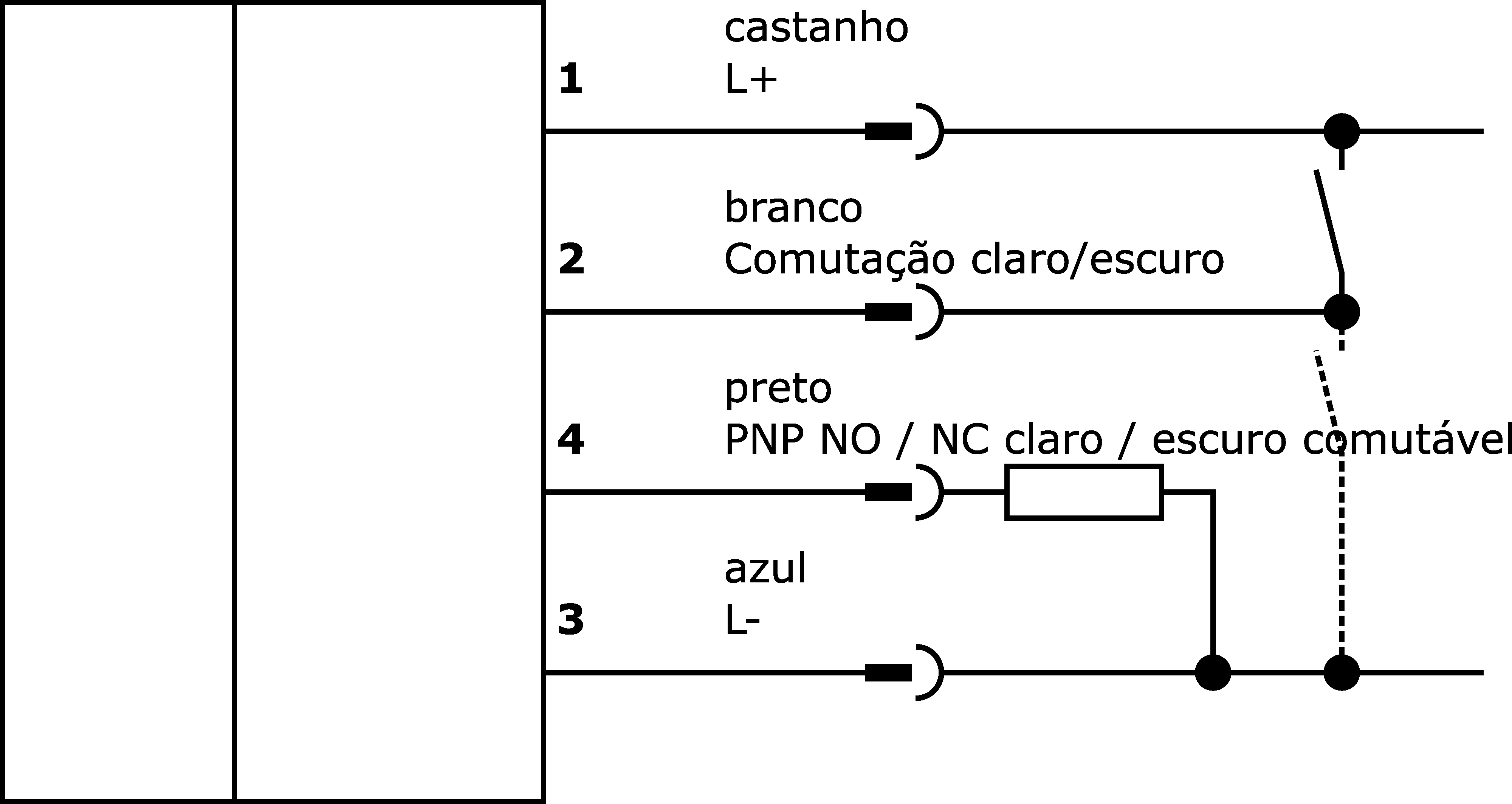

- Tipo de ligação elétrica
- Conector M12
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 100mA
- Procedimento de definição
- Potenciómetro
- Corrente em vazio
- 15mA
- Número de postes
- 4
- Distância de comutação
- 200 - 4.000mm
- Frequência de comutação
- 500Hz
- Queda de tensão
- 2V
- Função táctil
- comutação claro/escuro
- Tempo de Outono
- 1ms
- Funções de saída ajustáveis
- Ponto de comutação
- Ecrã
- Ecrã LED
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Propriedades mecânicas
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 36,5mm
- Passo de linha
- 1mm
- Comprimento
- 65,1mm
- Superfície
- niquelado
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- Plástico
- Material do invólucro
- Latão
- Dimensão da rosca
- M18
- Diâmetro
- 18mm
Propriedades ópticas
- Tipo de luz
- Luz vermelha polarizada
- Forma do feixe de luz
- Artigo
- Comprimento de onda do sensor
- 880nm
Pode encontrar acessórios para OR180323
nestes grupos de produtos:
Anexos
Bocal de ar de limpeza M18
Vidro de protecção térmica M18
Montagem
Desenho do material de fixação M18
Disponível
Manga de adaptação M18 a Ø20
Material de fixação suporte de cabeça esférica
Disponível
Sistema de montagem para AY000117
Disponível
Sistema de montagem, cilíndrico, M18
Outros sensores
Reflectores e películas reflectoras
Tampa de protecção, teflon M12
Tecnologia de ligação
Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos
Tomadas de cabo M12 4 fios blindadas
Tomadas de cabo M12 de 4 fios
Tomadas de cabo M12 de 4 fios com LED
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Tomadas de cabo Tomada M12 Conector M12 de 4 fios
Tomadas para cabos Tomada M12 com LED Conector M12 de 4 fios
Fichas de dados
Manuais
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 481 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 254 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Folheto do produto
Livro branco
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270902 |
| eClass-7.1 | 27270902 |
| eClass-8.0 | 27270902 |
| eClass-9.0 | 27270902 |
| eClass-9.1 | 27270902 |
| ETIM-6.0 | EC002717 |
| ETIM-7.0 | EC002717 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 100 sensores ópticos |
| dimensões da embalagem | 77 x 25 x 123mm |
| Peso bruto | 70g |
| Pegada de CO2 | 1,98kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
