AO000082
accesorios óptico, Escuadra de fijación, 55x26x36mm, Ángulo, Acero
Disponible
Sensores ópticos - Fotocélulas reflexivas
OR430370
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 189,80 € | – |
| 5 | 184,11 € | 3% / 5,69 € |
| 10 | 180,31 € | 5% / 9,49 € |
| 20 | 174,62 € | 8% / 15,18 € |
| 50 | 167,02 € | 12% / 22,78 € |
Disponible
sensor óptico, reflexivo, 43x32x15mm, Luz roja no polarizada, Punto, Teach-In, Sn: 7000, 10-30V DC, PNP programable/configurable, Conector M8 4polos, IP67, Plástico ASA+PMMA, Para objetos transparentes
Comparar
Sensores ópticos - Fotocélulas reflexivas
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Tipo de luz
- Luz roja no polarizada
- Forma del haz de luz
- Punto
- Longitud de onda del sensor
- 660nm
Datos eléctricos
- Tiempo de respuesta/caída
- 0,1ms
- Ejecución de la función de conmutación
- programable/configurable

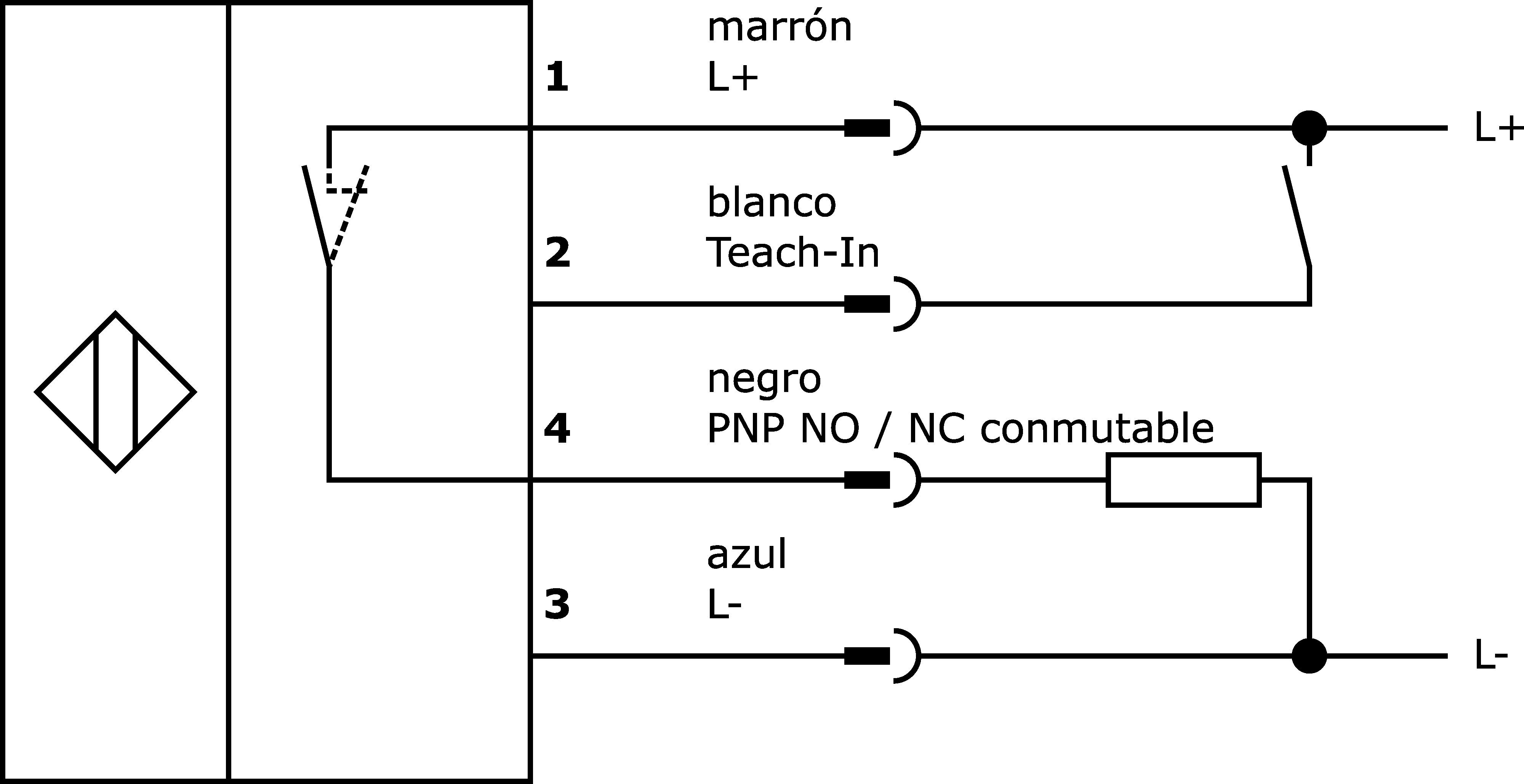

- Versión de la conexión eléctrica
- Conector M8
- Versión de la salida de conmutación
- PNP
- Corriente de conmutación asignada
- 100mA
- Procedimiento de ajuste
- Teach-In
- Corriente en vacío
- 40mA
- Número de polos
- 4
- Distancia de conmutación
- 0 - 7.000mm
- Frecuencia de conmutación
- 5.000Hz
- Caída de tensión
- 2,2V
- Función de escaneo
- de conmutación claridad/oscuridad
- Tiempo de caída
- 0,1ms
- Funciones de salida
- Punto de conmutación
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- Cubo
- Ancho
- 14,8mm
- Altura
- 43mm
- Longitud
- 32,5mm
- Máximo par de apriete
- 0,8Nm
- Grado de protección (IP)
- IP67
- Material de la superficie activa del sensor
- Plástico (PMMA)
- Material de la carcasa
- Plástico ASA
Otros datos
- Temperatura ambiente
- -25 - 65°C
- Medio / objeto de referencia
- AO000007
Encuentre accesorios para OR430370
en estos grupos de productos:
Montaje
Fijación, diseño 43
Disponible
Sistema de montaje para AY000120
Disponible
Otros sensores
Caperuza protectora, teflón M8
Reflectores y cintas reflectoras
Tecnología de conexión
Adaptador hembrilla M8, de 4 polos/ conector M12, de 4 polos
Cajas de conexiones M8, de 4 hilos
Cajas de conexiones M8, de 4 hilos, con blindaje
Cajas de conexiones M8, de 4 polos, confeccionables
Cajas de conexiones, toma M8 con LED, conector M8, de 4 hilos
Cajas de conexiones, toma M8, conector M12, de 4 hilos
Cajas de conexiones, toma M8, conector M8, de 4 hilos
Hojas técnicas
Manuales
Dibujos
Conformidad de producto
-
pdfDeclaración de conformidad ULPDF-archivo, 98 KB
-
pdfDeclaración de conformidad UKCAPDF-archivo, 474 KB
-
pdfConformidad del materialPDF-archivo, 482 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 256 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 243 KB
Folleto del producto
Libro Blanco
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27270902 |
| eClass-7.1 | 27270902 |
| eClass-8.0 | 27270902 |
| eClass-9.0 | 27270902 |
| eClass-9.1 | 27270902 |
| ETIM-6.0 | EC002717 |
| ETIM-7.0 | EC002717 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Número de homologación UL / CSA | E486083 |
| Conforme con OzDS | Sí |
| Conforme con POP | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 100 Sensores ópticos |
| dimensiones de embalaje | 77 x 25 x 123mm |
| Peso bruto | 20g |
| 0,3kg CO₂e | |
| Código arancelario | 85365019 |
| WEEE número | 40951076 |
